مانیتور تصویری 10 اینچ الکتروپیک مدل 1198

معرفی مانیتور تصویری ۱۰ اینچ الکتروپیک مدل 1198

مانیتور تصویری ۱۰ اینچ الکتروپیک مدل 1198 یکی از بزرگ‌ترین و مجهزترین مانیتورهای آیفون تصویری این شرکت است که علاوه بر نمایش تصویر مراجعه‌کننده و فرمان بازکردن درب، مجموعه‌ای از قابلیت‌های ارتباطی، نظارتی و کنترلی را در اختیار کاربر قرار می‌دهد.

نمایشگر رنگی ۱۰ اینچی تمام‌لمسی، رزولوشن ۱۰۲۴×۶۰۰ پیکسل، حافظه ثبت عکس و فیلم، پشتیبانی از کارت حافظه تا ۱۲۸ گیگابایت، اتصال به دو پنل ورودی و شش دوربین امنیتی AHD، نمایش هم‌زمان هشت تصویر، ارتباط داخلی میان واحدها، تشخیص حرکت، فراخوان آسانسور، کنترل جک پارکینگ و اتصال به خط تلفن از مهم‌ترین امکانات مانیتور 1198 هستند.

این محصول برای ساختمان‌های بزرگ، مجتمع‌های چندواحدی، ویلاها، پنت‌هاوس‌ها، واحدهای اداری و مکان‌هایی مناسب است که علاوه بر آیفون تصویری، به مشاهده چند دوربین و مدیریت برخی تجهیزات ساختمان از یک نمایشگر مرکزی نیاز دارند.

صفحه‌نمایش بزرگ ۱۰ اینچی

مدل 1198 به صفحه‌نمایش رنگی ۱۰ اینچی مجهز شده است. ابعاد بزرگ صفحه باعث می‌شود چهره مراجعه‌کننده و تصاویر دوربین‌های نصب‌شده در پارکینگ، حیاط، لابی و راهروها با اندازه مناسبی مشاهده شوند.

این نمایشگر به‌خصوص برای سالمندان، ساختمان‌های دارای چند دوربین و کاربرانی که مشاهده جزئیات روی مانیتورهای کوچک برایشان دشوار است، مزیت مهمی محسوب می‌شود. در مقابل، دستگاه فضای بیشتری روی دیوار اشغال می‌کند و محل نصب آن باید پیش از خرید مشخص شود.

رزولوشن ۱۰۲۴×۶۰۰ پیکسل

وضوح صفحه‌نمایش مانیتور 1198 برابر با ۱۰۲۴×۶۰۰ پیکسل است. این رزولوشن برای نمایش تصویر پنل آیفون تصویری و چند دوربین امنیتی مناسب بوده و نسبت به نمایشگرهای کوچک و کم‌وضوح، تصویر واضح‌تر و فضای بیشتری برای نمایش منو در اختیار کاربر قرار می‌دهد.

کیفیت نهایی تصویر فقط به مانیتور وابسته نیست. نوع دوربین پنل، استاندارد دوربین جانبی، کیفیت کابل، طول مسیر، اتصالات و میزان نویز محیط نیز بر وضوح تصویر اثر می‌گذارند. نمایشگر ۱۰۲۴×۶۰۰، تصویر ورودی باکیفیت را متناسب با رزولوشن خود نمایش می‌دهد و نباید با نمایشگرهای Full HD یا 4K مقایسه شود.

صفحه‌نمایش تمام‌لمسی خازنی

نمایشگر مدل 1198 از نوع تمام‌لمسی خازنی است و بیشتر تنظیمات و فرمان‌ها از طریق لمس آیکون‌های روی صفحه انجام می‌شوند. این طراحی ظاهر دستگاه را ساده‌تر و مدرن‌تر کرده و دسترسی به قابلیت‌های مختلف را آسان می‌کند.

روی نمایشگر از پوشش پلکسی مقاوم در برابر خط‌وخش استفاده شده است. بااین‌حال، برای نظافت صفحه باید از دستمال نرم استفاده شود و اسپری مایع یا شوینده مستقیماً روی دستگاه پاشیده نشود.

رابط کاربری گرافیکی فارسی و انگلیسی

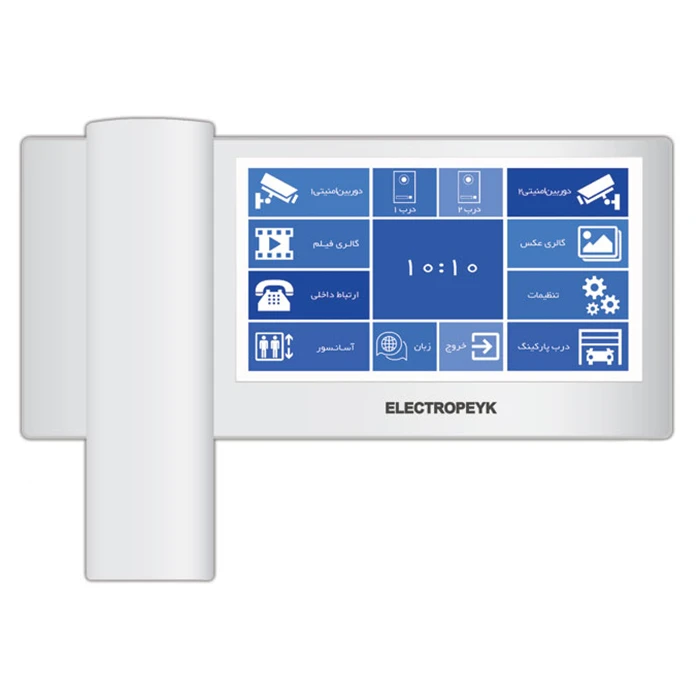

مانیتور 1198 به رابط کاربری گرافیکی یا GUI مجهز است. کاربر از طریق این منو می‌تواند تصاویر زنده دوربین‌ها را مشاهده کند، فایل‌های ذخیره‌شده را ببیند، ملودی زنگ را انتخاب کند، ارتباط داخلی برقرار نماید و به قابلیت‌هایی مانند آسانسور و پارکینگ دسترسی داشته باشد.

منوی دستگاه از زبان فارسی و انگلیسی پشتیبانی می‌کند. وجود زبان فارسی استفاده از امکانات مانیتور را برای کاربران مختلف آسان‌تر می‌سازد.

حافظه ثبت عکس و فیلم

مانیتور 1198 قابلیت ثبت عکس و فیلم از مراجعه‌کنندگان را دارد. هنگام زنگ‌خوردن پنل، تصویر مراجعه‌کننده می‌تواند ذخیره شود تا کاربر تماس‌های ازدست‌رفته را بعداً بررسی کند.

این قابلیت برای خانه‌هایی که ساکنان ساعات زیادی بیرون از منزل هستند، مجتمع‌های دارای رفت‌وآمد زیاد و محیط‌های اداری بسیار کاربردی است. برای ثبت تصاویر قابل استناد باید ساعت، تاریخ، زاویه دوربین و روشنایی پنل به‌درستی تنظیم شده باشند.

پشتیبانی از کارت حافظه تا ۱۲۸ گیگابایت

در کنار گوشی دستگاه، محل نصب کارت حافظه قرار گرفته است. طبق اطلاعات رسمی الکتروپیک، مانیتور 1198 از کارت حافظه با ظرفیت حداکثر ۱۲۸ گیگابایت پشتیبانی می‌کند.

حافظه جانبی امکان نگهداری تعداد بیشتری عکس و فیلم را فراهم می‌کند. ظرفیت واقعی ضبط به کیفیت تصویر، مدت فیلم‌ها، تعداد دوربین‌ها و تنظیمات دستگاه بستگی دارد. بهتر است از کارت حافظه اصلی و دارای سرعت مناسب استفاده شود.

کارت حافظه معمولاً همراه مانیتور نیست و باید جداگانه خریداری شود. پیش از استفاده نیز باید نوع و فرمت مورد تأیید دفترچه راهنما بررسی گردد.

ضبط فیلم همراه با صدا

مدل 1198 علاوه بر ذخیره عکس، قابلیت ضبط فیلم همراه با صدای مراجعه‌کننده را نیز دارد. این ویژگی نسبت به ثبت یک تصویر ثابت، اطلاعات کامل‌تری از مراجعه‌های بدون پاسخ در اختیار کاربر قرار می‌دهد.

این قابلیت برای ثبت رویدادهای کوتاه طراحی شده است و نباید با ضبط مداوم یک دستگاه DVR حرفه‌ای اشتباه گرفته شود. مدیریت فایل‌ها و سلامت کارت حافظه برای عملکرد پایدار این بخش اهمیت دارد.

اتصال به دو پنل ورودی

مانیتور الکتروپیک 1198 قابلیت اتصال به دو پنل دم‌دری سازگار را دارد. این ویژگی برای ساختمان‌هایی با دو ورودی مجزا، ورودی نفررو و پارکینگ، درب اصلی و فرعی یا دو محوطه ورودی کاربردی است.

کاربر می‌تواند تصویر هر ورودی را مشاهده کرده و فرمان بازکردن درب مربوط را صادر کند. راه‌اندازی دو پنل به کابل‌کشی استاندارد و تجهیزات متناسب با نقشه ساختمان نیاز دارد.

اتصال به شش دوربین امنیتی AHD

یکی از مهم‌ترین تفاوت‌های مدل 1198 با مانیتورهای معمولی، قابلیت اتصال به شش دوربین امنیتی آنالوگ AHD است. در کنار دو پنل ورودی، مجموعاً هشت منبع تصویری می‌توانند از طریق مانیتور مدیریت و مشاهده شوند.

دوربین‌ها را می‌توان برای مشاهده پارکینگ، حیاط، لابی، راهرو، آسانسور یا مقابل درب واحد در نظر گرفت. استاندارد خروجی و رزولوشن دوربین‌ها باید با ورودی دستگاه سازگار باشد و پیش از خرید توسط نصاب بررسی شود.

دوربین‌های جانبی، منبع تغذیه، کابل و اتصالات مربوط به آن‌ها همراه مانیتور نیستند و باید جداگانه تهیه شوند.

نمایش هم‌زمان هشت تصویر

مانیتور 1198 قابلیت نمایش هم‌زمان تصویر دو پنل و شش دوربین امنیتی را دارد. تصاویر در یک صفحه چندبخشی نشان داده می‌شوند و کاربر می‌تواند با لمس تصویر موردنظر، آن را در اندازه بزرگ‌تر مشاهده کند.

نمایش چند تصویر روی صفحه ۱۰ اینچی برای کنترل سریع نقاط مختلف ساختمان کاربردی است. بااین‌حال، هرچه تعداد تصاویر هم‌زمان بیشتر باشد، اندازه هر قاب کوچک‌تر خواهد شد و برای مشاهده جزئیات باید تصویر موردنظر بزرگ شود.

قابلیت تشخیص حرکت و عملکرد DVR

مدل 1198 از تشخیص حرکت برای ضبط تصاویر دوربین‌های متصل پشتیبانی می‌کند. در صورت فعال‌بودن تنظیمات مربوط، دستگاه می‌تواند با تشخیص حرکت در محدوده دوربین، ثبت تصویر یا فیلم را آغاز کند.

این قابلیت عملکردی شبیه یک ضبط‌کننده ساده تصاویر ایجاد می‌کند و برای نظارت محدود خانگی مفید است. بااین‌حال، مانیتور 1198 از نظر مدت ضبط، مدیریت هارددیسک، جست‌وجوی حرفه‌ای، پشتیبان‌گیری و قابلیت‌های شبکه جایگزین کامل DVR یا NVR تخصصی نیست.

ارتباط داخلی همه‌باهم

مانیتور 1198 از ارتباط داخلی صوتی میان واحدها و نگهبانی پشتیبانی می‌کند. در ساختمان‌های مجهز به مانیتورهای سازگار و سیم‌کشی مناسب، هر واحد می‌تواند با واحد دیگر یا بخش نگهبانی تماس صوتی برقرار کند.

این قابلیت برای مجتمع‌های بزرگ، برج‌ها، ساختمان‌های اداری و خانه‌های دوبلکس بسیار کاربردی است. ارتباط داخلی از طریق شبکه سیمی ساختمان انجام می‌شود و به اینترنت یا خط تلفن نیاز ندارد.

فعال‌سازی اینترکام به کددهی، کابل‌کشی و تجهیزات سازگار نیاز دارد. نصب یک مانیتور 1198 به‌تنهایی باعث فعال‌شدن ارتباط داخلی در سایر واحدها نمی‌شود.

اتصال به خط تلفن و انتقال تماس

مانیتور 1198 قابلیت اتصال به خط تلفن را دارد. در صورت تنظیم صحیح، اگر زنگ واحد به صدا درآید و کاربر پاسخ ندهد، دستگاه می‌تواند از طریق خط تلفن با شماره ذخیره‌شده تماس برقرار کند.

طبق راهنمای رسمی محصول، پس از حدود ۴۰ ثانیه پاسخ‌ندادن، تماس با شماره تعریف‌شده برقرار می‌شود و امکان مکالمه کوتاه با مراجعه‌کننده فراهم خواهد شد. کاربر می‌تواند در صورت نصب و تنظیم صحیح، با ارسال کد مربوط فرمان بازکردن درب را نیز صادر کند.

این قابلیت از طریق خط تلفن انجام می‌شود و نباید با آیفون تصویری Wi-Fi یا انتقال تصویر اینترنتی اشتباه گرفته شود. امکان مشاهده زنده تصویر روی تلفن همراه از طریق این قابلیت فراهم نمی‌شود و سرویس تلفن ساختمان باید فعال باشد.

فراخوان آسانسور

مانیتور تصویری 1198 امکان صدور فرمان فراخوان آسانسور را دارد. در صورت وجود رابط مناسب و سازگاری تابلو فرمان آسانسور، کاربر می‌تواند پیش از خروج از واحد، آسانسور را از طریق منوی مانیتور احضار کند.

این قابلیت به‌صورت مستقل و بدون تجهیزات جانبی در تمام ساختمان‌ها فعال نمی‌شود. نحوه اتصال باید توسط تکنسین آسانسور و نصاب آیفون تصویری بررسی شود.

کنترل جک و درب پارکینگ

مدل 1198 قابلیت صدور فرمان بازکردن درب پارکینگ را نیز دارد. با نصب رله یا رابط مناسب می‌توان ورودی فرمان تابلو جک پارکینگ را از طریق مانیتور تحریک کرد.

مانیتور نباید مستقیماً و بدون واسط مناسب به مدار قدرت جک متصل شود. نصب غیراصولی ممکن است باعث آسیب به مانیتور یا برد جک پارکینگ شود.

امکان کنترل روشنایی

در منوی مانیتور 1198 بخشی برای مدیریت روشنایی در نظر گرفته شده است. طبق اطلاعات سازنده، امکان کنترل چهار مسیر روشنایی با اجرای کابل و مدار رابط مناسب وجود دارد.

خروجی مانیتور نباید مستقیماً به لامپ ۲۲۰ ولت متصل شود. راه‌اندازی این قابلیت به رله، ماژول رابط و سیم‌کشی ایمن نیاز دارد و باید توسط برق‌کار انجام شود.

گوشی صوتی با قطع مغناطیسی

در سمت چپ دستگاه یک گوشی برای مکالمه خصوصی قرار گرفته است. پس از پایان مکالمه و قراردادن گوشی در محل خود، ارتباط صوتی و تصویری به‌صورت مغناطیسی قطع می‌شود.

گوشی فیزیکی در محیط‌های پرصدا و مجتمع‌هایی که حفظ حریم مکالمه اهمیت دارد، مزیت محسوب می‌شود. در مقابل، وجود گوشی ابعاد کلی مانیتور را افزایش می‌دهد.

۱۷ ملودی زنگ

مانیتور 1198 دارای ۱۷ ملودی زنگ قابل انتخاب است. کاربر می‌تواند از طریق منوی تنظیمات، صدای زنگ مناسب را انتخاب کند. تنوع ملودی کمک می‌کند صدای آیفون با تلفن، زنگ واحد مجاور یا سایر هشدارهای خانه اشتباه نشود.

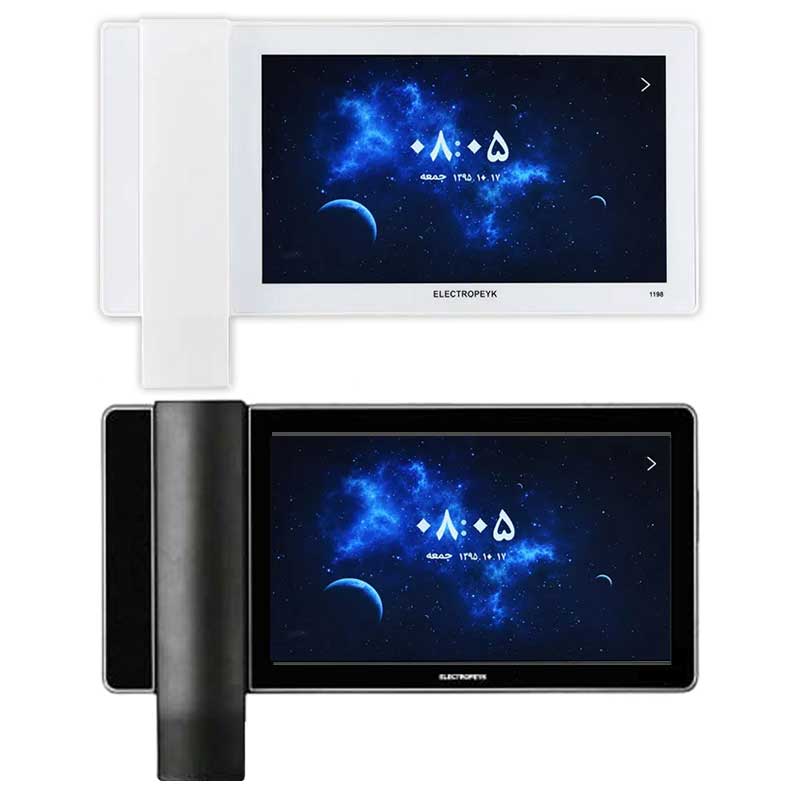

بدنه ABS و طراحی ظاهری

بدنه مانیتور از پلاستیک ABS ساخته شده است. این ماده وزن مناسب، استحکام قابل‌قبول و مقاومت خوبی در برابر کهنگی و تغییر رنگ ایجاد می‌کند.

رنگ اصلی این مدل سفید است و نمایشگر بزرگ مشکی‌رنگ، تضاد ظاهری مناسبی با بدنه ایجاد می‌کند. طراحی عریض دستگاه بیشتر با دکوراسیون‌های مدرن هماهنگ است.

پنل‌های قابل استفاده با مانیتور

مانیتور 1198 با پنل‌های تصویری سازگار الکتروپیک قابل استفاده است و می‌تواند در پکیج‌های مجهز به پنل 1086، پنل رندا، پنل 204 یا تجهیزات کدینگ سازگار به کار رود.

انتخاب پنل، سوئیچر، توزیع‌کننده، منبع تغذیه و تعداد رشته‌های کابل باید متناسب با تعداد واحد و نقشه ساختمان انجام شود. امکان اتصال به هر پنل از هر برند بدون بررسی فنی تضمین‌شده نیست.

محتویات بسته‌بندی کارخانه

• مانیتور تصویری ۱۰ اینچ الکتروپیک مدل 1198
• گوشی و سیم رابط دستگاه
• دو پایه یا براکت نگهدارنده
• چهار عدد پایه پیچ نصب
• دو عدد کانکتور پنج‌پین
• دو عدد کانکتور دوپین
• سه عدد کانکتور چهارپین
• دفترچه راهنما
• کارت ضمانت

پنل دم‌دری، قفل، منبع تغذیه، دوربین امنیتی، کارت حافظه، تجهیزات آسانسور، رله پارکینگ و کابل همراه مانیتور تکی نیستند؛ مگر اینکه محصول به‌صورت پکیج کامل عرضه شود.

نکات مهم پیش از خرید

• محصول تکی با پکیج کامل آیفون تصویری اشتباه گرفته نشود.
• فضای کافی برای نصب نمایشگر ۱۰ اینچی روی دیوار بررسی شود.
• نوع پنل و تجهیزات موجود ساختمان مشخص گردد.
• سلامت و تعداد رشته‌های کابل قدیمی بررسی شود.
• سازگاری دوربین‌های AHD با ورودی مانیتور تأیید گردد.
• کارت حافظه اصلی با ظرفیت و فرمت سازگار تهیه شود.
• برای ارتباط داخلی، سیم‌کشی و کددهی لازم در نظر گرفته شود.
• برای خط تلفن، آسانسور، روشنایی و پارکینگ تجهیزات رابط محاسبه شوند.
• تعداد پنل‌ها و دوربین‌های موردنیاز پیش از نصب مشخص شود.

نکات مهم نصب و راه‌اندازی

• نصب دستگاه توسط نصاب مجرب آیفون تصویری انجام شود.
• پیش از اتصال کانکتورها، برق مدار قطع گردد.
• از کابل استاندارد با سطح مقطع مناسب استفاده شود.
• کابل تصویر از سیم برق و تجهیزات مولد نویز فاصله داشته باشد.
• پلاریته و ترتیب ترمینال‌ها مطابق نقشه کارخانه رعایت شود.
• پنل‌ها و دوربین‌ها به‌صورت جداگانه آزمایش شوند.
• تنظیمات تشخیص حرکت و حافظه پس از نصب انجام گیرد.
• اتصال جک پارکینگ، آسانسور و روشنایی با رله مناسب انجام شود.
• قابلیت انتقال تماس پس از اتصال خط تلفن آزمایش گردد.

ضمانت مانیتور 1198 الکتروپیک

مانیتورهای تصویری الکتروپیک با ۳۶ ماه ضمانت شرکتی عرضه می‌شوند. طبق اعلام شرکت، نصب توسط نمایندگان خدمات پس از فروش می‌تواند شامل یک سال ضمانت نصب و سیم‌کشی نیز باشد.

شرایط دقیق ضمانت باید از روی کارت محصول بررسی شود. شکستگی صفحه، نفوذ مایعات، نوسان برق، اتصال اشتباه و دست‌کاری دستگاه معمولاً خارج از شرایط عادی ضمانت قرار می‌گیرند.

جمع‌بندی توضیحات مانیتور 1198

مانیتور تصویری ۱۰ اینچ الکتروپیک مدل 1198 یک محصول حرفه‌ای برای کاربرانی است که نمایشگر بسیار بزرگ، حافظه، اتصال چند دوربین، ارتباط داخلی و امکانات کنترلی گسترده می‌خواهند. صفحه تمام‌لمسی، شش ورودی دوربین AHD، دو ورودی پنل، نمایش هشت تصویر، تشخیص حرکت، اتصال تلفن، کنترل آسانسور، روشنایی و پارکینگ، این مدل را به مرکز کنترل مناسبی برای ساختمان‌های مجهز تبدیل کرده است.
