آنتن هوایی هانی مدل 90

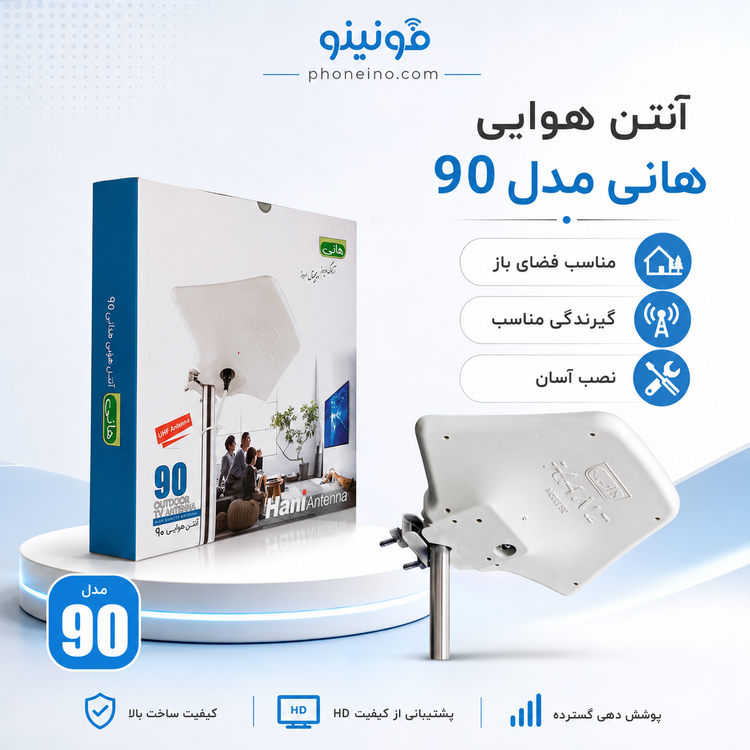

معرفی آنتن هوایی هانی مدل 90

آنتن هوایی هانی مدل 90 یک آنتن ثابت و تقویت‌دار برای دریافت امواج تلویزیونی دیجیتال زمینی است. این محصول با برخورداری از مدار تقویت‌کننده داخلی در باند UHF، برای نصب در فضای بیرونی مانند پشت‌بام، تراس و نقاط مرتفع ساختمان طراحی شده است.

قدرت تقویت حدود 30 دسی‌بل در باند UHF، تغذیه پنج ولت، مدار ساخته‌شده با فناوری SMD و طراحی نسبتاً کم‌حجم از ویژگی‌های مهم این مدل محسوب می‌شوند. مدل 90 می‌تواند برای خانه‌ها، مغازه‌ها و ساختمان‌هایی مناسب باشد که آنتن‌های ساده یا رومیزی در آن‌ها دریافت پایدار و قابل‌قبولی ایجاد نمی‌کنند.

تقویت‌کننده داخلی با بهره حدود 30 دسی‌بل

مهم‌ترین ویژگی آنتن هانی مدل 90، وجود تقویت‌کننده داخلی با بهره حدود 30 دسی‌بل در باند UHF است. این مدار سیگنال دریافت‌شده توسط آنتن را پیش از ورود به مسیر کابل تقویت می‌کند و می‌تواند بخشی از افت سیگنال در کابل کواکسیال را جبران کند.

تقویت سیگنال در نزدیکی خود آنتن معمولاً نتیجه بهتری از تقویت آن پس از عبور از یک مسیر طولانی دارد؛ زیرا سیگنال پیش از ایجاد افت شدید تقویت می‌شود. بااین‌حال آمپلی‌فایر نمی‌تواند سیگنالی را که اساساً به محل نصب نمی‌رسد، ایجاد کند و کیفیت نهایی همچنان به پوشش منطقه و نحوه نصب وابسته است.

مناسب دریافت باند UHF

آنتن هوایی هانی مدل 90 در نسخه جدید برای دریافت و تقویت فرکانس‌های باند UHF طراحی شده است. بخش مهمی از شبکه‌های تلویزیونی دیجیتال زمینی در این باند پخش می‌شوند. در برخی مشخصات قدیمی‌تر، محدوده UHF حدود 470 تا 890 مگاهرتز اعلام شده است.

پشتیبانی از باند UHF به معنی تضمین دریافت تمام شبکه‌ها در همه مناطق نیست. تعداد شبکه‌های قابل دریافت به فرکانس‌های فعال منطقه، قدرت فرستنده، فاصله، موانع ساختمانی، جهت آنتن و قابلیت تیونر تلویزیون یا گیرنده دیجیتال بستگی دارد.

تغذیه پنج ولت از طریق USB

در نسخه جدید آنتن هانی مدل 90، برق موردنیاز تقویت‌کننده از طریق یک منبع تغذیه پنج ولت USB تأمین می‌شود. رابط USB را می‌توان به پورت USB تلویزیون یا گیرنده دیجیتال سازگار متصل کرد. این روش نیاز به استفاده از آداپتور بزرگ و اشغال پریز جداگانه را کاهش می‌دهد.

اگر پورت USB تلویزیون هنگام خاموش‌شدن دستگاه برق خود را قطع کند، تقویت‌کننده آنتن نیز هم‌زمان خاموش خواهد شد. رفتار پورت USB در تلویزیون‌های مختلف یکسان نیست و ممکن است بعضی دستگاه‌ها در حالت آماده‌به‌کار همچنان خروجی برق داشته باشند.

در صورت نداشتن پورت USB آزاد، می‌توان پس از بررسی مشخصات از یک آداپتور USB استاندارد با خروجی دقیق پنج ولت استفاده کرد. اتصال آداپتور 12 ولت یا منبع تغذیه نامتناسب می‌تواند به مدار تقویت‌کننده آسیب برساند.

استفاده از فناوری SMD در مدار تقویت‌کننده

در ساخت برد تقویت‌کننده آنتن هانی مدل 90 از قطعات SMD استفاده شده است. این نوع قطعات مستقیماً روی سطح برد نصب می‌شوند و امکان طراحی مدار فشرده و کم‌حجم را فراهم می‌کنند. کوچک‌بودن برد می‌تواند جانمایی مدار داخل بدنه آنتن را ساده‌تر کند.

کیفیت عملکرد برد علاوه بر فناوری ساخت، به تأمین برق صحیح، محافظت در برابر رطوبت و سلامت اتصالات بستگی دارد. اتصال کوتاه کابل، استفاده از منبع تغذیه اشتباه یا نفوذ آب به مدار می‌تواند باعث اختلال یا خرابی تقویت‌کننده شود.

نویز پایین و دریافت پایدارتر

مدار تقویت‌کننده مدل 90 با هدف تقویت سیگنال UHF و ایجاد دریافت پایدار طراحی شده است. در صورتی که آنتن در جهت مناسب قرار گیرد و سیگنال اولیه کیفیت قابل‌قبولی داشته باشد، تقویت‌کننده می‌تواند به کاهش مشکلاتی مانند شطرنجی‌شدن تصویر، قطع‌ووصلی یا حذف بعضی شبکه‌ها کمک کند.

عبارت نویز پایین به معنی حذف کامل تمام نویزهای محیطی نیست. تجهیزات برقی، سازه‌های فلزی، کابل نامرغوب، فرستنده‌های مزاحم و اتصالات غیراصولی همچنان می‌توانند روی کیفیت سیگنال اثر بگذارند. آمپلی‌فایر ممکن است نویز موجود در سیگنال اولیه را نیز تقویت کند؛ بنابراین جهت‌گیری دقیق اهمیت زیادی دارد.

طراحی ثابت و مناسب نصب در ارتفاع

آنتن هانی مدل 90 از نوع ثابت است و پس از نصب به‌صورت خودکار تغییر جهت نمی‌دهد. جهت محصول باید هنگام نصب به سمت فرستنده تلویزیونی منطقه تنظیم شود. ثابت‌بودن آنتن در صورت استفاده از پایه و بست مناسب، به حفظ جهت تنظیم‌شده کمک می‌کند.

ابعاد تقریبی نسخه‌های رایج این محصول حدود 3×25×30 سانتی‌متر و وزن آن حدود 300 گرم اعلام شده است. بدنه پلاستیکی و وزن نسبتاً کم، حمل و نصب آنتن روی پشت‌بام را آسان‌تر می‌کنند؛ اما پایه باید مقاومت کافی در برابر باد داشته باشد.

اقلام همراه آنتن هانی مدل 90

در معرفی نسخه جدید، اقلامی مانند بست کمربندی، درپوش پلاستیکی و فیش رسیوری برای این محصول ذکر شده است. این قطعات برای نصب آنتن و محافظت از محل اتصال کابل کاربرد دارند. نوع منبع تغذیه و سایر اقلام همراه ممکن است بر اساس سری تولید و بسته‌بندی فروشنده متفاوت باشد.

پیش از خرید بهتر است محتویات جعبه، نوع منبع تغذیه، تعداد خروجی و سلامت ظاهری تمام قطعات بررسی شود. اگر کابل کواکسیال داخل بسته وجود ندارد، باید کابل استاندارد 75 اهم متناسب با طول مسیر به‌صورت جداگانه تهیه شود.

اهمیت کابل کواکسیال استاندارد

کابل کواکسیال یکی از عوامل اصلی در عملکرد آنتن‌های تلویزیونی است. استفاده از کابل 75 اهم با مغزی مناسب و شیلد متراکم، افت سیگنال و ورود نویز به مسیر را کاهش می‌دهد. کابل‌های فرسوده، چندتکه، له‌شده یا دارای مغزی ضعیف می‌توانند کیفیت دریافت را کاهش دهند.

هنگام فیش‌زنی باید مراقب بود رشته‌های شیلد با مغزی مرکزی کابل تماس پیدا نکنند. اتصال کوتاه علاوه بر قطع سیگنال، می‌تواند مانع رسیدن برق به تقویت‌کننده شود و در بعضی منابع تغذیه‌ها به مدار خروجی آسیب برساند.

تعداد خروجی آنتن هانی مدل 90

در برخی نسخه‌های قدیمی مدل 90، دو خروجی برای اتصال هم‌زمان به تلویزیون یا رادیو FM ذکر شده است؛ اما مشخصات نسخه‌های جدید ممکن است متفاوت باشد. تعداد خروجی محصول باید از روی بدنه یا جعبه کالای موجود بررسی شود.

در صورت تک‌خروجی‌بودن آنتن، برای اتصال چند تلویزیون به تقسیم‌کننده استاندارد نیاز خواهد بود. هر تقسیم‌کننده مقداری افت ایجاد می‌کند و استفاده از چند تقسیم‌کننده یا کابل‌های بسیار طولانی ممکن است کیفیت سیگنال را کاهش دهد.

راهنمای نصب آنتن هوایی هانی مدل 90

1. محلی مرتفع، ایمن و دور از خطوط برق برای نصب انتخاب کنید.
2. آنتن را با بست مناسب روی پایه یا دکل ثابت کنید.
3. کابل کواکسیال 75 اهم را به فیش آنتن متصل کنید.
4. از تماس مغزی کابل با رشته‌های شیلد جلوگیری کنید.
5. درپوش اتصال را نصب کرده و محل فیش را در برابر رطوبت محافظت کنید.
6. کابل را از کوتاه‌ترین مسیر مناسب به داخل ساختمان انتقال دهید.
7. کابل آنتن را به ورودی مشخص‌شده روی رابط منبع تغذیه وصل کنید.
8. خروجی رابط را به تلویزیون یا گیرنده دیجیتال متصل کنید.
9. کابل USB را به پورت USB پنج ولت تلویزیون یا گیرنده وصل کنید.
10. قدرت و کیفیت سیگنال را از منوی دستگاه مشاهده کنید.
11. آنتن را به‌آرامی به سمت فرستنده تنظیم کنید.
12. پس از رسیدن به بهترین کیفیت، بست‌ها و کابل را کاملاً محکم کنید.

انتخاب بهترین محل نصب

بهترین محل نصب معمولاً نقطه‌ای مرتفع و باز است که میان آنتن و فرستنده موانع کمتری وجود داشته باشد. دیوارهای بلند، ساختمان‌های مرتفع، مخازن فلزی و تجهیزات ایجادکننده نویز می‌توانند کیفیت دریافت را کاهش دهند.

هنگام تنظیم آنتن، علاوه بر قدرت سیگنال باید عدد کیفیت نیز بررسی شود. کیفیت بالا و پایدار از قدرت زیاد اما نوسانی مهم‌تر است. پس از هر تغییر جهت، چند ثانیه صبر کنید تا اطلاعات سیگنال در تلویزیون یا گیرنده به‌روزرسانی شود.

آیا تقویت 30 دسی‌بل همیشه بهتر است؟

تقویت حدود 30 دسی‌بل می‌تواند در نقاط دارای سیگنال متوسط یا ضعیف مفید باشد؛ اما تقویت زیاد در مناطق بسیار نزدیک به فرستنده ممکن است ورودی تیونر را دچار اشباع کند. اشباع سیگنال می‌تواند با افت کیفیت، نوسان تصویر یا پیدا نشدن بعضی شبکه‌ها همراه شود.

اگر قدرت سیگنال بسیار بالا اما کیفیت پایین است، می‌توان جهت آنتن، اتصالات و نحوه تغذیه را بررسی کرد. در بعضی شرایط استفاده از تقویت کمتر یا تغییر محل نصب نتیجه بهتری ایجاد می‌کند.

عیب‌یابی قطع یا ضعف سیگنال

اگر پس از نصب هیچ شبکه‌ای دریافت نشد، ابتدا برق پورت USB، سلامت رابط تغذیه، ترتیب اتصال کابل‌ها و نبود اتصال کوتاه بررسی شود. خاموش‌بودن تقویت‌کننده می‌تواند باعث کاهش شدید دریافت شود.

در صورت نوسان شبکه‌ها، پایه آنتن، فیش‌ها، کابل بیرونی و احتمال نفوذ آب بررسی شوند. اگر فقط برخی شبکه‌ها دریافت می‌شوند، ممکن است جهت آنتن دقیق نباشد یا فرکانس‌های مربوط به آن شبکه‌ها در منطقه ضعیف‌تر باشند.

برای عیب‌یابی بهتر می‌توان آنتن را بدون تقسیم‌کننده و مستقیماً به یک تلویزیون متصل کرد. اگر کیفیت در اتصال مستقیم بهتر شد، مشکل احتمالاً از تقسیم‌کننده، کابل‌کشی داخلی یا اتصالات مسیر است.

راهنمای خرید آنتن هوایی هانی مدل 90

این مدل برای افرادی مناسب است که به یک آنتن هوایی ثابت و تقویت‌دار جهت دریافت شبکه‌های دیجیتال باند UHF نیاز دارند. قدرت تقویت مناسب، تغذیه USB پنج ولت و نصب در فضای بیرونی از مهم‌ترین ویژگی‌هایی هستند که باید هنگام خرید در نظر گرفته شوند.

پیش از ثبت سفارش، سری تولید، نوع منبع تغذیه، تعداد خروجی، اقلام همراه و سازگاری پورت USB دستگاه بررسی شود. همچنین کیفیت کابل و شرایط محل نصب نقش مهمی در نتیجه نهایی خواهند داشت.
