محافظ ولتاژ 4 خانه ارتدار پارت الکتریک

معرفی محافظ ولتاژ ۴ خانه ارت‌دار پارت الکتریک

محافظ ولتاژ چهارخانه ارت‌دار پارت الکتریک یک محافظ برق چندخروجی برای اتصال هم‌زمان تجهیزات صوتی، تصویری، رایانه‌ای و لوازم الکترونیکی کم‌مصرف است. این محصول چهار پریز ارت‌دار، کابل برق سه‌رشته، کلید روشن و خاموش و نشانگرهای وضعیت دارد و در صورت خارج‌شدن ولتاژ برق شهر از محدوده مجاز، جریان خروجی را به‌طور موقت قطع می‌کند.

پس از بازگشت ولتاژ به محدوده استاندارد، محافظ بلافاصله برق وسایل متصل را وصل نمی‌کند؛ بلکه پس از یک زمان تأخیر، خروجی‌ها را فعال می‌سازد. این تأخیر کمک می‌کند نوسان‌های لحظه‌ای و قطع‌و‌وصل‌های پی‌درپی برق مستقیماً به تجهیزات الکترونیکی منتقل نشوند.

محافظت از تجهیزات صوتی، تصویری و رایانه‌ای

این مدل برای دستگاه‌هایی مانند تلویزیون، گیرنده دیجیتال، کنسول بازی، کامپیوتر رومیزی، مانیتور، مودم، روتر، دستگاه پخش، تجهیزات صوتی و لوازم اداری سبک طراحی شده است. وجود چهار خروجی امکان می‌دهد چند دستگاه مرتبط در یک مجموعه، مانند تلویزیون، کنسول، گیرنده و مودم، به یک محافظ مشترک متصل شوند.

محافظ چهارخانه پارت الکتریک برای وسایل پرمصرف یا دارای موتور و کمپرسور، مانند کولر گازی، یخچال، فریزر، لباس‌شویی، ظرف‌شویی، پمپ آب و پکیج، انتخاب مناسبی نیست. برای این تجهیزات باید از محافظ مخصوص با ظرفیت، محدوده عملکرد و زمان تأخیر متناسب با همان دستگاه استفاده شود.

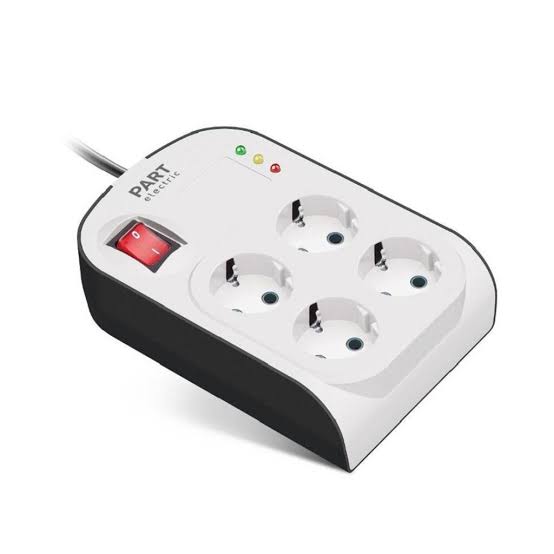

چهار پریز ارت‌دار

روی بدنه محصول چهار پریز ارت‌دار قرار گرفته است. این پریزها امکان اتصال دوشاخه‌های معمولی و دوشاخه‌های دارای اتصال زمین را فراهم می‌کنند. وجود کنتاکت ارت در صورت استانداردبودن سیم‌کشی ساختمان، به انتقال جریان نشتی به سیستم اتصال زمین کمک می‌کند.

باید توجه داشت که ارت‌داربودن محافظ به‌تنهایی به معنای فعال‌بودن سیستم ارت نیست. برای استفاده واقعی از این قابلیت، پریز ساختمان، کابل‌کشی و تابلو برق باید به یک سیستم اتصال زمین سالم و اصولی متصل باشند. اگر ساختمان فاقد ارت باشد، کنتاکت‌های ارت محافظ عملاً نقشی در تخلیه جریان نشتی نخواهند داشت.

جریان نامی و توان قابل‌تحمل

جریان نامی این محافظ ۱۰ آمپر و حداکثر ظرفیت اعلام‌شده آن حدود ۲۴۵۰ ولت‌آمپر است. این ظرفیت به مجموع چهار خروجی مربوط می‌شود و نباید آن را ظرفیت جداگانه هر پریز در نظر گرفت.

برای مثال، اگر چند دستگاه به محافظ متصل باشند، مجموع جریان مصرفی تمام آن‌ها باید کمتر از ظرفیت نامی محصول باقی بماند. اتصال هم‌زمان چند وسیله پرمصرف می‌تواند باعث گرم‌شدن کابل، دوشاخه، اتصالات داخلی یا پریز دیواری شود؛ حتی اگر تعداد خروجی‌های خالی برای اتصال آن‌ها وجود داشته باشد.

قطع برق در زمان افزایش یا کاهش غیرمجاز ولتاژ

مدار محافظ در صورت افزایش یا کاهش غیرمجاز ولتاژ، برق خروجی‌ها را قطع می‌کند. محدوده قطع پایین این خانواده معمولاً حدود ۱۷۰ تا ۱۸۰ ولت و محدوده قطع بالا حدود ۲۴۵ تا ۲۵۵ ولت AC اعلام می‌شود. تلرانس عملکرد مدار و شرایط شبکه برق می‌تواند باعث شود قطع و وصل دقیق در نقطه ثابتی انجام نشود.

این عملکرد احتمال رسیدن ولتاژ نامناسب به منبع تغذیه تلویزیون، کامپیوتر، کنسول و سایر تجهیزات متصل را کاهش می‌دهد. بااین‌حال، محصول یک تثبیت‌کننده ولتاژ یا استابلایزر نیست؛ یعنی ولتاژ ضعیف یا زیاد را اصلاح نمی‌کند و در شرایط غیرمجاز فقط خروجی را قطع می‌کند.

زمان تأخیر ۳۰ تا ۹۰ ثانیه

پس از قرارگرفتن ولتاژ در محدوده مجاز، دستگاه حدود ۳۰ تا ۹۰ ثانیه منتظر می‌ماند و سپس برق خروجی‌ها را وصل می‌کند. این زمان برای تجهیزات صوتی، تصویری و رایانه‌ای مناسب است و از روشن‌شدن فوری دستگاه‌ها پس از قطع و وصل برق جلوگیری می‌کند.

تأخیر کوتاه این مدل یکی از دلایلی است که نباید از آن به‌جای محافظ مخصوص یخچال یا کولر گازی استفاده کرد. تجهیزات کمپرسوردار معمولاً به زمان تأخیر طولانی‌تری نیاز دارند تا فشار داخلی کمپرسور متعادل شود.

چراغ‌های نشانگر وضعیت

روی بدنه محافظ سه نشانگر رنگی برای نمایش وضعیت برق و مدار قرار دارد. این نشانگرها به کاربر کمک می‌کنند وضعیت کاهش یا افزایش غیرمجاز ولتاژ، مرحله تأخیر و وصل‌شدن خروجی را تشخیص دهد.

• وضعیت عادی: ولتاژ در محدوده مجاز قرار دارد و خروجی‌ها فعال هستند.
• وضعیت تأخیر: برق به محدوده مجاز بازگشته، اما زمان انتظار محافظ هنوز پایان نیافته است.
• وضعیت غیرمجاز: ولتاژ ورودی بیش از حد بالا یا پایین است و برق خروجی‌ها قطع شده است.

رنگ و مفهوم دقیق چراغ‌ها باید بر اساس نوشته‌های روی بدنه یا دفترچه همان سری بررسی شود؛ اما در این مدل معمولاً نشانگرهای سبز، زرد و قرمز برای نمایش حالت عادی، تأخیر و خطا به کار می‌روند.

کلید روشن و خاموش چراغ‌دار

کلید تعبیه‌شده روی بدنه امکان قطع هم‌زمان برق هر چهار پریز را فراهم می‌کند. بنابراین هنگام خروج طولانی از منزل یا زمانی که تجهیزات موردنیاز نیستند، می‌توان بدون بیرون‌کشیدن دوشاخه اصلی، تمام دستگاه‌های متصل را خاموش کرد.

این کلید برای مدیریت برق خروجی‌ها کاربرد دارد، اما جایگزین حفاظت اضافه‌بار، فیوز مینیاتوری یا کلید محافظ جان نیست. در صورت مشاهده داغ‌شدن، تغییر رنگ، بوی سوختگی یا عملکرد غیرعادی کلید، استفاده از محافظ باید متوقف شود.

کابل سه‌رشته در دو طول

محافظ چهارخانه پارت الکتریک در نسخه‌های دارای کابل ۳ متری و ۵ متری عرضه می‌شود. مدل سه‌متری برای فاصله‌های معمول در اتاق، محل کار و میز تلویزیون مناسب است و نسخه پنج‌متری آزادی بیشتری برای قراردادن تجهیزات دورتر از پریز دیواری فراهم می‌کند.

کابل محصول از نوع سه‌رشته و در مشخصات این خانواده معمولاً با سطح مقطع ۳×۱ میلی‌متر مربع معرفی می‌شود. هنگام استفاده باید کابل کاملاً باز باشد و از قراردادن آن زیر فرش، موکت، اجسام سنگین یا در مسیر رفت‌وآمد خودداری شود.

مغزی و بدنه محصول

بدنه این محافظ از مواد پلیمری مقاوم ساخته شده و مغزی داخلی مدل موردبررسی از جنس پلی‌آمید معرفی شده است. پلی‌آمید در مقایسه با پلاستیک‌های معمولی مقاومت حرارتی مناسبی دارد؛ بااین‌حال، رعایت ظرفیت نامی و جلوگیری از اتصال دوشاخه‌های معیوب یا لق همچنان ضروری است.

طراحی مستطیلی و جمع‌وجور محصول باعث می‌شود بتوان آن را کنار میز کار، میز تلویزیون یا تجهیزات صوتی قرار داد. فاصله خروجی‌ها برای دوشاخه‌های استاندارد مناسب است، اما آداپتورهای بسیار بزرگ ممکن است بخشی از فضای پریز مجاور را اشغال کنند.

کاربردهای پیشنهادی

• تلویزیون LED و LCD همراه با گیرنده دیجیتال
• کامپیوتر رومیزی، مانیتور و تجهیزات جانبی کم‌مصرف
• کنسول بازی و دستگاه‌های پخش صوتی و تصویری
• مودم، روتر و تجهیزات سبک شبکه
• پرینترهای کم‌مصرف و تجهیزات اداری سبک
• دستگاه ضبط دوربین مداربسته و نمایشگر آن

وسایل نامناسب برای اتصال به این محافظ

• بخاری برقی، هیتر و شوفاژ برقی
• چای‌ساز، کتری برقی و قهوه‌ساز پرمصرف
• اتو، سشوار و جاروبرقی
• یخچال، فریزر و آب‌سردکن کمپرسوردار
• کولر گازی، لباس‌شویی و ظرف‌شویی
• پمپ آب، ابزارهای موتوری و تجهیزات صنعتی

نکات مهم استفاده و ایمنی

• مجموع مصرف تمام دستگاه‌های متصل نباید از ۱۰ آمپر یا ظرفیت نامی محصول بیشتر شود.
• محافظ را مستقیماً به پریز سالم و استاندارد متصل کنید.
• از اتصال چندراهی یا محافظ دیگر به خروجی این محصول خودداری کنید.
• محصول را در محیط خشک و دور از رطوبت، حرارت و مواد قابل‌اشتعال قرار دهید.
• کابل را به‌صورت جمع‌شده، گره‌خورده یا زیر فرش استفاده نکنید.
• برای بهره‌مندی از اتصال زمین، سلامت ارت ساختمان توسط برق‌کار بررسی شود.
• در صورت لق‌بودن دوشاخه، ایجاد جرقه، داغ‌شدن یا تغییر شکل بدنه، استفاده را متوقف کنید.
• این محصول جایگزین فیوز مینیاتوری، محافظ جان، سیستم ارت یا سرج‌ارستر تابلو برق نیست.

گارانتی محافظ چهارخانه پارت الکتریک

این محصول با ضمانت ۲۴ ماهه پارت الکتریک عرضه می‌شود. مدت و شرایط دقیق ضمانت، موارد خارج از پوشش و نحوه دریافت خدمات باید بر اساس کارت گارانتی، بسته‌بندی و ضوابط جاری شرکت بررسی شود. خرابی ناشی از اضافه‌بار، نفوذ رطوبت، استفاده نادرست یا آسیب فیزیکی ممکن است مشمول ضمانت نباشد.

جمع‌بندی توضیحات محافظ چهارخانه پارت الکتریک

محافظ ولتاژ ۴ خانه ارت‌دار پارت الکتریک انتخابی کاربردی برای مدیریت و محافظت هم‌زمان از چند وسیله صوتی، تصویری یا رایانه‌ای است. چهار خروجی ارت‌دار، ظرفیت ۱۰ آمپر، کلید قطع و وصل، چراغ‌های نمایش وضعیت، زمان تأخیر و امکان انتخاب کابل سه یا پنج‌متری، مهم‌ترین ویژگی‌های این محصول هستند.

ارزش واقعی این محافظ زمانی مشخص می‌شود که برای تجهیزات متناسب با توان آن استفاده شود. رعایت ظرفیت مجموع خروجی‌ها، وجود ارت سالم و خودداری از اتصال وسایل گرمایشی یا کمپرسوردار، شرط اصلی استفاده ایمن و صحیح از محصول است.
