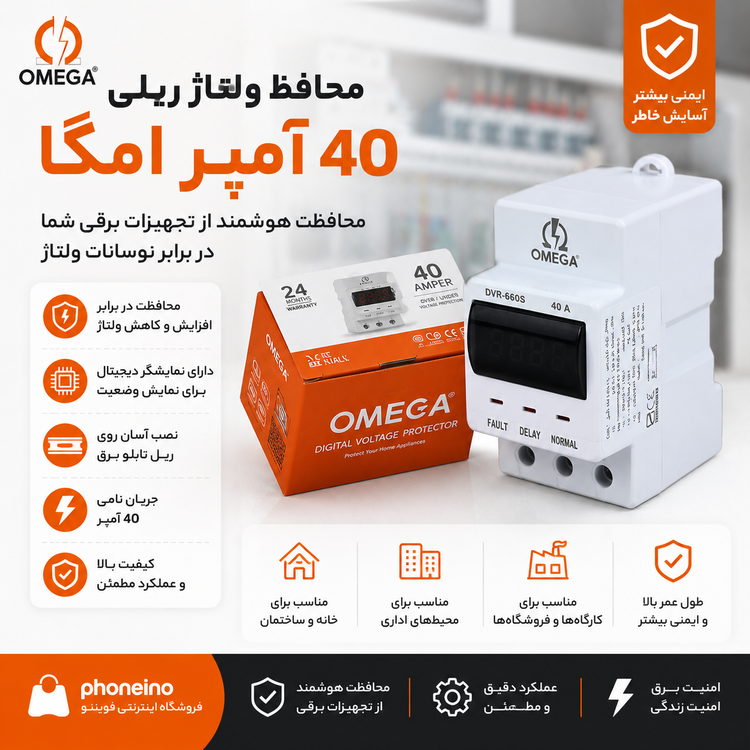

محافظ ولتاژ ریلی 40 آمپر امگا

معرفی محافظ ولتاژ ریلی ۴۰ آمپر امگا

محافظ ولتاژ ریلی ۴۰ آمپر امگا یک محافظ دیجیتال و تابلویی برای کنترل برق ورودی مدارهای تک‌فاز است. این دستگاه داخل تابلو برق و روی ریل استاندارد نصب می‌شود و می‌تواند تمام مدارهایی را که پس از خروجی آن قرار دارند، در برابر افت یا افزایش غیرمجاز ولتاژ محافظت کند.

نصب محافظ در مسیر اصلی برق، امکان حفاظت متمرکز از لوازم خانگی، تجهیزات اداری، سیستم‌های روشنایی و سایر مصرف‌کننده‌های متصل به مدار را فراهم می‌کند. ظرفیت ۴۰ آمپر، نمایشگر دیجیتال ولتاژ و تأخیر در وصل مجدد، این مدل را به گزینه‌ای مناسب برای بسیاری از واحدهای مسکونی، اداری، فروشگاهی و کارگاه‌های سبک تک‌فاز تبدیل کرده است.

حفاظت مرکزی از تجهیزات برقی ساختمان

محافظ ریلی امگا به‌صورت مداوم ولتاژ شبکه را بررسی می‌کند. تا زمانی که ولتاژ در محدوده مجاز قرار داشته باشد، برق به مدار خروجی منتقل می‌شود؛ اما در صورت افت یا افزایش غیرعادی ولتاژ، دستگاه خروجی را قطع می‌کند.

پس از طبیعی‌شدن ولتاژ، برق بلافاصله وصل نمی‌شود و محافظ ابتدا زمان تأخیر تعیین‌شده کارخانه را سپری می‌کند. در صورت پایدارماندن شرایط شبکه، برق مدار به‌صورت خودکار برقرار خواهد شد.

ظرفیت جریان ۴۰ آمپر

حداکثر جریان اسمی این محافظ ۴۰ آمپر است. این ظرفیت برای بسیاری از انشعاب‌های تک‌فاز ساختمانی مناسب خواهد بود، اما فیوز اصلی، سطح مقطع سیم‌ها، کنتور و میزان مصرف واقعی ساختمان باید با ظرفیت محافظ هماهنگ باشند.

عدد ۴۰ آمپر نشان‌دهنده ظرفیت عبور جریان دستگاه است و به‌تنهایی به معنای وجود حفاظت کامل در برابر اضافه‌بار یا اتصال کوتاه نیست. کلید مینیاتوری مناسب همچنان باید در مدار وجود داشته باشد.

حداکثر توان اسمی ۸۸۰۰ ولت‌آمپر

حداکثر توان قابل پشتیبانی این محصول حدود ۸۸۰۰ ولت‌آمپر اعلام شده است. این عدد در ولتاژ نامی شبکه با جریان ۴۰ آمپر تناسب دارد؛ بااین‌حال، توان واقعی قابل استفاده به نوع مصرف‌کننده‌ها، ضریب توان و جریان راه‌اندازی تجهیزات وابسته است.

در مدارهای دارای موتور، پمپ، کولر گازی، کمپرسور یا سایر بارهای القایی، جریان لحظه‌ای راه‌اندازی می‌تواند بیشتر از جریان عادی باشد. در چنین شرایطی لازم است بار توسط برق‌کار محاسبه شود و در صورت نیاز از کنتاکتور یا تجهیزات قدرت مناسب استفاده گردد.

قطع برق در زمان افت ولتاژ

افت شدید ولتاژ می‌تواند باعث عملکرد نامناسب بردهای الکترونیکی، افزایش جریان برخی تجهیزات، کاهش گشتاور موتور و داغ‌شدن سیم‌پیچ‌ها شود. محدوده قطع پایین نسخه‌های رایج این محافظ حدود ۱۷۰ تا ۱۸۰ ولت اعلام شده است.

هنگامی که ولتاژ به کمتر از حد مجاز برسد، محافظ برق خروجی را قطع می‌کند و اجازه نمی‌دهد تجهیزات متصل در شرایط نامناسب به فعالیت خود ادامه دهند.

قطع برق در زمان افزایش ولتاژ

افزایش بیش‌ازحد ولتاژ ممکن است به منابع تغذیه، بردهای الکترونیکی، لامپ‌ها، موتورها و سایر تجهیزات برقی آسیب وارد کند. محدوده قطع بالای محافظ ریلی امگا حدود ۲۴۵ تا ۲۵۵ ولت اعلام شده است.

پس از بازگشت ولتاژ به محدوده مناسب، دستگاه وارد حالت تأخیر می‌شود و تنها پس از اطمینان از پایداری نسبی برق، خروجی را مجدداً فعال می‌کند.

تأخیر در وصل مجدد برق

زمان تأخیر نسخه‌های رایج محافظ ریلی ۴۰ آمپر امگا حدود ۴ دقیقه است. این فاصله زمانی از وصل فوری برق پس از قطعی یا نوسان جلوگیری می‌کند و فرصت مناسبی برای پایدارشدن شبکه فراهم می‌سازد.

تأخیر چنددقیقه‌ای برای یخچال، فریزر، کولر گازی و سایر تجهیزات دارای کمپرسور اهمیت بیشتری دارد؛ زیرا راه‌اندازی فوری پس از قطع برق می‌تواند فشار بیشتری به موتور وارد کند.

چون محافظ در ورودی مدار نصب می‌شود، پس از بازگشت برق تمام مصرف‌کننده‌های متصل به خروجی آن باید تا پایان زمان تأخیر منتظر بمانند.

نمایشگر دیجیتال ولتاژ

نمایشگر دیجیتال روی بدنه، مقدار ولتاژ شبکه را نمایش می‌دهد و امکان بررسی وضعیت برق ورودی را بدون استفاده از ولت‌متر جداگانه فراهم می‌کند.

مشاهده لحظه‌ای ولتاژ به کاربر کمک می‌کند دلیل احتمالی قطع‌شدن خروجی را بهتر تشخیص دهد. این نمایشگر برای پایش روزمره مناسب است، اما جایگزین تجهیزات دقیق آزمایشگاهی یا کنتور اندازه‌گیری انرژی نیست.

چراغ‌های نشانگر وضعیت

در قسمت جلوی محافظ سه نشانگر با عناوین FAULT، DELAY و NORMAL قرار گرفته‌اند که وضعیت عملکرد دستگاه را نمایش می‌دهند.

• FAULT: ولتاژ خارج از محدوده مجاز است و خروجی قطع شده است.
• DELAY: محافظ در حال سپری‌کردن زمان تأخیر پیش از وصل خروجی است.
• NORMAL: ولتاژ مناسب است و برق خروجی برقرار شده است.

این نشانگرها امکان بررسی سریع وضعیت دستگاه را بدون بازکردن تابلو برق فراهم می‌کنند.

نصب ریلی داخل تابلو برق

طراحی ریلی محافظ امکان نصب مرتب آن را در کنار فیوزهای مینیاتوری، محافظ جان و سایر تجهیزات تابلویی فراهم می‌کند. این روش نسبت به محافظ‌های دیواری یا پریزی فضای مجزایی خارج از تابلو اشغال نمی‌کند و سیم‌کشی را منظم‌تر نگه می‌دارد.

قبل از خرید باید فضای خالی داخل جعبه‌فیوز بررسی شود. اگر تابلو برق ظرفیت کافی نداشته باشد، ممکن است استفاده از تابلو جانبی یا تعویض جعبه‌فیوز ضروری باشد.

مناسب برای برق تک‌فاز

محافظ ۴۰ آمپر امگا برای برق شهری تک‌فاز با فرکانس ۵۰ هرتز طراحی شده است. این مدل را نباید به‌عنوان محافظ کامل یک شبکه سه‌فاز استفاده کرد.

برای ساختمان‌های سه‌فاز، کارگاه‌های صنعتی یا مدارهایی با بار نامتعادل، باید از تجهیزات حفاظتی متناسب با ساختار سه‌فاز استفاده شود.

کاربرد در واحد مسکونی

اگر جریان انشعاب و مصرف ساختمان از ظرفیت ۴۰ آمپر بیشتر نباشد، می‌توان این محافظ را در مسیر اصلی برق واحد نصب کرد. در این حالت، یخچال، تلویزیون، پکیج، لباسشویی، ظرفشویی، روشنایی و سایر تجهیزات متصل به مدار تحت کنترل محافظ قرار می‌گیرند.

برای بعضی تجهیزات بسیار حساس یا دستگاه‌هایی که به زمان تأخیر متفاوتی نیاز دارند، استفاده از محافظ اختصاصی همچنان می‌تواند مفید باشد.

کاربرد در فروشگاه، دفتر و کارگاه سبک

ظرفیت ۴۰ آمپر و توان اسمی ۸۸۰۰ ولت‌آمپر، این محصول را برای دفاتر اداری، فروشگاه‌ها و کارگاه‌های سبک تک‌فاز نیز قابل استفاده می‌کند. پیش از نصب باید مجموع بارهای روشنایی، پریزها، موتورهای کوچک و تجهیزات الکترونیکی محاسبه شود.

اگر مدار دارای موتورهای متعدد یا تجهیزات با جریان راه‌اندازی بالا باشد، استفاده مستقیم از رله داخلی محافظ باید توسط برق‌کار بررسی شود.

تفاوت محافظ ولتاژ با کلید مینیاتوری

ظاهر این محصول مشابه برخی تجهیزات مینیاتوری است، اما وظیفه آن با فیوز مینیاتوری تفاوت دارد. محافظ ولتاژ، افت و افزایش ولتاژ شبکه را کنترل می‌کند؛ درحالی‌که کلید مینیاتوری برای حفاظت سیم‌کشی در برابر اضافه‌بار و اتصال کوتاه به کار می‌رود.

بنابراین محافظ ریلی امگا نباید جایگزین فیوز اصلی یا فیوزهای مدارهای داخلی شود.

تفاوت محافظ ولتاژ با استابلایزر

محافظ امگا ولتاژ را تثبیت یا تقویت نمی‌کند. وقتی ولتاژ از محدوده مجاز خارج شود، برق را قطع کرده و پس از طبیعی‌شدن شرایط دوباره وصل می‌کند.

اگر ولتاژ منطقه به‌صورت دائمی پایین یا بالا باشد، ممکن است برای اصلاح ولتاژ به استابلایزر متناسب با توان مصرفی نیاز باشد.

محافظ ریلی امگا جایگزین چه تجهیزاتی نیست؟

• کلید مینیاتوری: برای حفاظت در برابر اتصال کوتاه و اضافه‌بار
• کلید محافظ جان: برای تشخیص نشتی جریان و کاهش خطر برق‌گرفتگی
• سیستم ارت: برای انتقال جریان خطا به زمین
• سرج ارستر: برای محدودکردن اضافه‌ولتاژهای سریع ناشی از صاعقه یا کلیدزنی
• استابلایزر: برای تثبیت ولتاژ در شرایط خاص

نکات مهم پیش از خرید

• تک‌فاز بودن شبکه برق بررسی شود.
• جریان انشعاب و فیوز اصلی بیشتر از ۴۰ آمپر نباشد.
• مجموع بار ساختمان با ظرفیت دستگاه هماهنگ باشد.
• جریان راه‌اندازی موتور، پمپ و کمپرسور در نظر گرفته شود.
• فضای کافی داخل تابلو برق برای نصب وجود داشته باشد.
• سطح مقطع سیم‌های ورودی و خروجی متناسب انتخاب شود.

نکات مهم هنگام نصب

• نصب باید پس از قطع کامل برق و توسط برق‌کار متخصص انجام شود.
• ترمینال‌های ورودی، خروجی و نول مطابق علائم روی محصول متصل شوند.
• برای سیم‌های افشان از وایرشوی استاندارد استفاده شود.
• پیچ ترمینال‌ها با گشتاور مناسب محکم شوند.
• محافظ داخل تابلو خشک و دارای تهویه مناسب نصب شود.
• پس از نصب، نمایشگر، وضعیت تأخیر و اتصال خروجی آزمایش شوند.
• برای قطع کامل مدار هنگام تعمیر، از کلید بالادست استفاده شود.

جمع‌بندی توضیحات محافظ ریلی ۴۰ آمپر امگا

محافظ ولتاژ ریلی ۴۰ آمپر امگا، راهکاری متمرکز برای حفاظت برق ورودی مدارهای تک‌فاز است. جریان ۴۰ آمپر، توان اسمی ۸۸۰۰ ولت‌آمپر، نمایشگر دیجیتال، چراغ‌های وضعیت، قطع خودکار در ولتاژ غیرمجاز و تأخیر چنددقیقه‌ای، مهم‌ترین ویژگی‌های آن هستند.

این محافظ در صورت انتخاب ظرفیت صحیح و نصب اصولی، می‌تواند از فعالیت تجهیزات برقی در شرایط نامناسب ولتاژ جلوگیری کند. هماهنگی با فیوز اصلی، سیم‌کشی استاندارد و استفاده از سایر تجهیزات حفاظتی، شرط دستیابی به عملکرد ایمن و پایدار است.
