محافظ ولتاژ تک خانه کولر گازی ارتدار پارت الکتریک

معرفی محافظ ولتاژ تک‌خانه کولر گازی ارت‌دار پارت الکتریک

محافظ ولتاژ تک‌خانه کولر گازی ارت‌دار پارت الکتریک مدل PE2833 یک محافظ دیجیتال، تک‌فاز و بدون کابل است که برای محافظت از کولر گازی و سایر تجهیزات پرمصرف متناسب با ظرفیت دستگاه طراحی شده است. این محصول مستقیماً به پریز برق متصل می‌شود و یک خروجی ارت‌دار اختصاصی برای اتصال کولر گازی در اختیار کاربر قرار می‌دهد.

کولر گازی از قطعات حساسی مانند کمپرسور، برد الکترونیکی، فن‌ها و منبع تغذیه تشکیل شده است. افت یا افزایش غیرعادی ولتاژ و وصل مجدد سریع برق پس از قطعی می‌تواند عملکرد این قطعات را مختل کند. محافظ PE2833 با کنترل ولتاژ و ایجاد تأخیر در وصل مجدد، شرایط ایمن‌تری برای راه‌اندازی دستگاه فراهم می‌کند.

محافظت در برابر افت و افزایش ولتاژ

مدار داخلی محافظ، ولتاژ برق ورودی را به‌صورت مداوم بررسی می‌کند. درصورتی‌که ولتاژ از محدوده مجاز خارج شود، برق پریز خروجی قطع خواهد شد تا کولر گازی در شرایط نامناسب به کار خود ادامه ندهد.

پس از بازگشت ولتاژ به محدوده مناسب، محافظ بلافاصله خروجی را وصل نمی‌کند. ابتدا وضعیت برق برای مدت مشخصی بررسی شده و سپس، در صورت پایداری شبکه، برق کولر گازی به‌صورت خودکار برقرار می‌شود.

محدوده عملکرد ۱۷۵ تا ۲۵۰ ولت

محدوده ولتاژ اعلام‌شده برای محافظ کولر گازی پارت الکتریک حدود ۱۷۵ تا ۲۵۰ ولت AC است. اگر ولتاژ از این محدوده پایین‌تر یا بالاتر برود، محافظ خروجی را قطع می‌کند.

افت ولتاژ می‌تواند موجب افزایش جریان، کاهش گشتاور موتور و داغ‌شدن کمپرسور شود. افزایش ولتاژ نیز ممکن است به برد، خازن‌ها، سیم‌پیچ‌ها و سایر قطعات الکتریکی آسیب وارد کند. قطع برق در چنین شرایطی، از ادامه کار دستگاه در محدوده نامناسب جلوگیری می‌کند.

زمان تأخیر ۴ تا ۶ دقیقه

یکی از مهم‌ترین ویژگی‌های این محصول، زمان تأخیر حدود ۴ تا ۶ دقیقه است. پس از وصل اولیه محافظ یا بازگشت برق، خروجی تا پایان این زمان قطع باقی می‌ماند.

این تأخیر برای کولر گازی اهمیت زیادی دارد؛ زیرا پس از خاموش‌شدن کمپرسور، فشار گاز در دو سمت مدار تبرید باید متعادل شود. روشن‌شدن فوری کمپرسور در شرایط فشار نامتعادل می‌تواند جریان راه‌اندازی را افزایش داده و فشار بیشتری به موتور وارد کند.

پس از پایان زمان تأخیر و اطمینان از مناسب‌بودن ولتاژ، محافظ برق خروجی را به‌صورت خودکار برقرار می‌کند.

حداکثر جریان ۱۶ آمپر

حداکثر جریان انتقالی محافظ PE2833 برابر با ۱۶ آمپر اعلام شده است. پیش از خرید باید جریان نامی کولر گازی از روی پلاک مشخصات دستگاه بررسی شود و از ظرفیت محافظ کمتر باشد.

ظرفیت سرمایشی کولر به‌تنهایی معیار دقیقی برای انتخاب محافظ نیست؛ زیرا مصرف دو کولر با ظرفیت یکسان ممکن است براساس نوع کمپرسور، اینورتر یا معمولی‌بودن، راندمان، شرایط نصب و مدل دستگاه متفاوت باشد. ملاک اصلی، جریان ورودی و توان درج‌شده روی پلاک کولر گازی است.

توان قابل پشتیبانی ۳۵۰۰ ولت‌آمپر

حداکثر توان اسمی محافظ حدود ۳۵۰۰ ولت‌آمپر است. این ظرفیت برای بسیاری از کولرهای گازی خانگی با مصرف متناسب قابل استفاده خواهد بود، اما باید جریان نامی و جریان راه‌اندازی کمپرسور نیز در نظر گرفته شوند.

اگر جریان کولر به ظرفیت محافظ نزدیک باشد، کمپرسور جریان راه‌اندازی زیادی داشته باشد یا دستگاه با سیم‌کشی مستقیم و بدون دوشاخه نصب شود، بهتر است از محافظ تابلویی، کنتاکتور و تجهیزات حفاظتی متناسب استفاده شود.

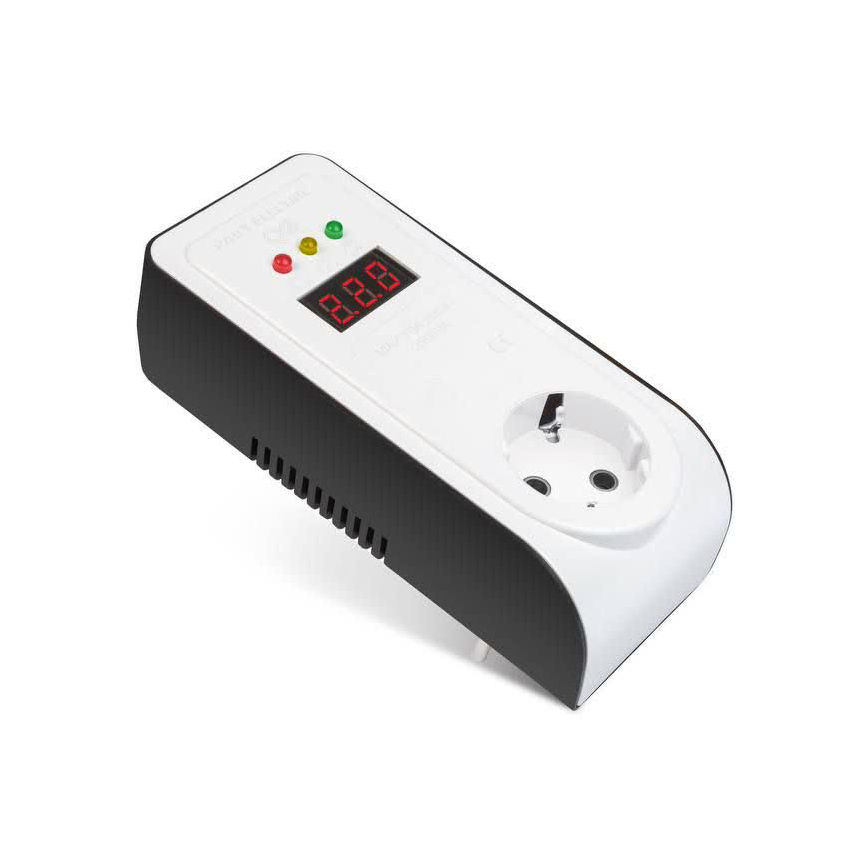

نمایشگر دیجیتال ولتاژ

محافظ کولر گازی پارت الکتریک به نمایشگر دیجیتال مجهز شده است و ولتاژ برق ورودی را روی بدنه نمایش می‌دهد. کاربر می‌تواند وضعیت شبکه را مشاهده کرده و افت یا افزایش غیرعادی ولتاژ را راحت‌تر تشخیص دهد.

نمایشگر این مدل برای پایش روزمره مناسب است، اما جریان مصرفی، توان لحظه‌ای و میزان انرژی مصرف‌شده را نشان نمی‌دهد. دستگاه همچنین یک استابلایزر نیست و ولتاژ را روی ۲۲۰ ولت ثابت نمی‌کند؛ بلکه هنگام خروج ولتاژ از محدوده مجاز، برق را قطع خواهد کرد.

چراغ‌های نشانگر وضعیت

نشانگرهای روی بدنه، وضعیت ولتاژ، زمان تأخیر و فعال‌بودن خروجی را نمایش می‌دهند. به کمک این چراغ‌ها می‌توان تشخیص داد که محافظ در حالت عادی، تأخیر یا قطع حفاظتی قرار دارد.

مفهوم دقیق هر چراغ باید مطابق علائم درج‌شده روی بدنه یا دفترچه محصول بررسی شود.

خروجی تک‌خانه و اختصاصی

این محافظ دارای یک پریز خروجی است و برای اتصال اختصاصی یک وسیله طراحی شده است. اختصاصی‌بودن خروجی مانع اتصال هم‌زمان چند مصرف‌کننده و افزایش ناخواسته بار روی محافظ می‌شود.

اتصال سه‌راهی، چندراهی یا مصرف‌کننده‌های دیگر به خروجی محافظ توصیه نمی‌شود. کولر گازی بهتر است مدار و پریز اختصاصی داشته باشد تا سیم‌کشی و تجهیزات حفاظتی آن متناسب با جریان دستگاه انتخاب شوند.

پریز ارت‌دار و ایمنی بیشتر

خروجی محافظ دارای اتصال ارت است. اگر پریز دیواری و سیم‌کشی ساختمان به سیستم زمین استاندارد متصل باشند، مسیر ارت می‌تواند جریان نشتی یا خطا را به زمین هدایت کند و ایمنی اتصال را افزایش دهد.

ارت‌داربودن محافظ به‌تنهایی ساختمان را ارت‌دار نمی‌کند. اگر سیم ارت در پریز وجود نداشته باشد یا اتصال آن قطع باشد، قابلیت ارت محافظ عملاً کارایی لازم را نخواهد داشت. همچنین ارت جایگزین کلید محافظ جان نیست.

مغزی سرامیکی و مقاومت حرارتی مناسب

مغزی پریز این مدل از نوع سرامیکی است. سرامیک در برابر حرارت ناشی از عبور جریان مقاومت مناسبی دارد و برای محافظی که به دستگاه نسبتاً پرمصرف متصل می‌شود، ویژگی مهمی محسوب می‌شود.

بااین‌حال، مقاومت مغزی سرامیکی نباید باعث نادیده‌گرفتن کیفیت اتصالات شود. پریز دیواری شل، دوشاخه معیوب یا اتصال ناقص می‌تواند باعث افزایش حرارت و آسیب‌دیدن محافظ یا سیم‌کشی شود.

طراحی بدون کابل و اتصال مستقیم

محافظ PE2833 فاقد کابل رابط است و مستقیماً به پریز متصل می‌شود. این طراحی باعث کاهش شلوغی کابل‌ها و تعداد اتصالات شده و فضای کمتری اشغال می‌کند.

پریز دیواری باید سالم، محکم و متناسب با جریان کولر باشد. اگر وزن محافظ و دوشاخه کولر باعث شل‌شدن اتصال شود، باید وضعیت پریز توسط برق‌کار اصلاح گردد.

مناسب برای چه کولرهایی است؟

این محافظ برای کولرهای گازی تک‌فازی مناسب است که حداکثر جریان مصرفی آن‌ها از ۱۶ آمپر و توان آن‌ها از ظرفیت اسمی محافظ بیشتر نباشد. برای تعیین سازگاری، باید پلاک فنی کولر و دستورالعمل سازنده بررسی شود.

برای کولرهای پرظرفیت، دستگاه‌های دارای جریان راه‌اندازی بالا، کولرهای سه‌فاز یا سیستم‌هایی که مستقیماً به تابلو برق متصل می‌شوند، باید از محافظ تابلویی و تجهیزات قدرت مناسب استفاده شود.

قابل استفاده برای تجهیزات دیگر

این مدل می‌تواند برای برخی ماشین‌های لباسشویی، ظرفشویی و تجهیزات تک‌فاز دارای مصرف متناسب نیز استفاده شود؛ اما نوع وسیله، جریان نامی، دوشاخه، زمان تأخیر موردنیاز و توصیه سازنده باید پیش از استفاده بررسی شوند.

نکات مهم پیش از خرید

• جریان نامی کولر از روی پلاک دستگاه بررسی شود.
• جریان مصرفی کولر بیشتر از ۱۶ آمپر نباشد.
• توان دستگاه با ظرفیت ۳۵۰۰ ولت‌آمپر محافظ هماهنگ باشد.
• کولر گازی تک‌فاز و دارای اتصال دوشاخه‌ای متناسب باشد.
• پریز دیواری و سیم‌کشی دارای ظرفیت کافی و اتصال ارت استاندارد باشند.
• برای کولرهای پرظرفیت یا سیم‌کشی مستقیم، از برق‌کار متخصص مشورت گرفته شود.

نکات مهم هنگام استفاده

• محافظ فقط به پریز سالم، محکم و بدون آثار سوختگی متصل شود.
• از تبدیل، سه‌راهی یا کابل سیار در مسیر کولر گازی استفاده نشود.
• محافظ در معرض آب، رطوبت، تابش مستقیم آفتاب و گرمای زیاد قرار نگیرد.
• بعد از اتصال، تا پایان زمان تأخیر از قطع و وصل مکرر محافظ خودداری شود.
• در صورت داغ‌شدن، تغییر رنگ یا بوی سوختگی، برق دستگاه فوراً قطع شود.
• سیستم برق کولر به کلید مینیاتوری و محافظ جان متناسب مجهز باشد.

این محافظ جایگزین چه تجهیزاتی نیست؟

محافظ ولتاژ کولر گازی جایگزین کلید مینیاتوری، محافظ جان، سیستم ارت، کنتاکتور، محافظ موتور یا سرج ارستر نیست. هر یک از این تجهیزات وظیفه حفاظتی متفاوتی دارند.

این دستگاه ولتاژ نامناسب را تشخیص داده و خروجی را قطع می‌کند؛ اما ولتاژ را تقویت، کاهش یا تثبیت نمی‌کند. برای تثبیت فعال ولتاژ باید از استابلایزر با ظرفیت مناسب استفاده شود.

جمع‌بندی توضیحات محافظ کولر گازی پارت الکتریک

محافظ ولتاژ تک‌خانه کولر گازی ارت‌دار پارت الکتریک مدل PE2833، یک محافظ دیجیتال با ظرفیت ۱۶ آمپر و توان اسمی ۳۵۰۰ ولت‌آمپر است. نمایش ولتاژ، تأخیر ۴ تا ۶ دقیقه، خروجی ارت‌دار، مغزی سرامیکی و طراحی مستقیم بدون کابل، مهم‌ترین ویژگی‌های این محصول هستند.

این مدل برای کولرهای گازی تک‌فازی مناسب است که جریان و توان آن‌ها با ظرفیت محافظ هماهنگ باشد. بررسی پلاک کولر، سلامت پریز و استانداردبودن سیم‌کشی، شرط اصلی استفاده ایمن از این محصول خواهد بود.
