محافظ ولتاژ تک خانه یخچال و پکیج ارتدار پارت الکتریک

معرفی محافظ ولتاژ تک‌خانه یخچال و پکیج ارت‌دار پارت الکتریک

محافظ ولتاژ تک‌خانه یخچال و پکیج ارت‌دار پارت الکتریک مدل PE2836 یک محافظ برق دیجیتال و بدون کابل است که برای اتصال مستقیم یک دستگاه به پریز برق طراحی شده است. این محصول با کنترل مداوم ولتاژ ورودی، از انتقال برق در زمان افت یا افزایش غیرمجاز ولتاژ جلوگیری می‌کند و پس از پایدارشدن شرایط شبکه، برق خروجی را با تأخیر مجدداً برقرار می‌سازد.

وجود یک پریز ارت‌دار، نمایشگر دیجیتال ولتاژ، سه چراغ نشانگر وضعیت و مغزی سرامیکی، این مدل را به گزینه‌ای کاربردی برای محافظت از پکیج دیواری و تجهیزات برقی متناسب با ظرفیت دستگاه تبدیل کرده است. برای استفاده در یخچال یا فریزر، زمان تأخیر موردنیاز دستگاه باید با مشخصات محافظ تطبیق داده شود.

عملکرد محافظ در برابر نوسانات برق

برد الکترونیکی پکیج، پمپ سیرکولاتور، سیستم کنترل و سایر قطعات الکتریکی ممکن است در اثر افت یا افزایش شدید ولتاژ آسیب ببینند. این محافظ ولتاژ برق ورودی را بررسی می‌کند و هنگامی که ولتاژ از محدوده عملکرد تعیین‌شده خارج شود، برق پریز خروجی را قطع خواهد کرد.

پس از بازگشت ولتاژ به محدوده مناسب، محافظ بلافاصله دستگاه متصل‌شده را روشن نمی‌کند و ابتدا زمان تأخیر کارخانه را سپری می‌کند. این عملکرد از روشن‌شدن فوری وسیله هنگام ناپایداری برق جلوگیری کرده و احتمال واردشدن فشار به برد، موتور یا پمپ دستگاه را کاهش می‌دهد.

نمایش لحظه‌ای ولتاژ برق

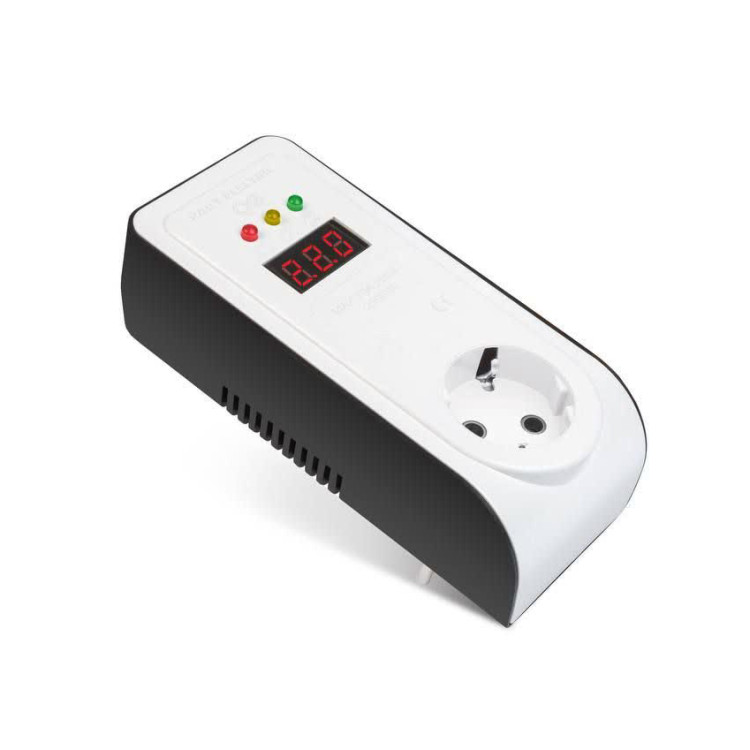

محافظ PE2836 به نمایشگر دیجیتال مجهز شده است و مقدار ولتاژ شبکه را روی بدنه نشان می‌دهد. این قابلیت به کاربر اجازه می‌دهد وضعیت برق ورودی را مشاهده کرده و افت یا افزایش غیرعادی ولتاژ را راحت‌تر تشخیص دهد.

نمایشگر دستگاه برای پایش روزمره برق کاربردی است، اما نباید جایگزین ولت‌مترهای دقیق یا تجهیزات تخصصی اندازه‌گیری در نظر گرفته شود.

سه چراغ نشانگر وضعیت

روی بدنه محافظ سه چراغ نشانگر قرار گرفته است که وضعیت برق ورودی، زمان تأخیر و اتصال خروجی را نمایش می‌دهند. این نشانگرها به کاربر کمک می‌کنند بدون بازکردن دستگاه یا استفاده از ابزار تست، وضعیت عملکرد محافظ را مشاهده کند.

• وضعیت عادی: ولتاژ در محدوده مناسب قرار دارد و خروجی برق‌دار است.
• وضعیت تأخیر: محافظ در حال بررسی پایداری برق پیش از وصل خروجی است.
• وضعیت غیرمجاز: ولتاژ از محدوده ایمن خارج شده و برق خروجی قطع است.

مفهوم دقیق هر چراغ و رنگ آن باید براساس علائم روی بدنه یا دفترچه راهنمای محصول بررسی شود.

محدوده عملکرد ولتاژ

محدوده ولتاژ اعلام‌شده برای این محصول حدود ۱۷۰ تا ۲۵۵ ولت AC است. اگر ولتاژ شبکه به کمتر یا بیشتر از محدوده تعیین‌شده برسد، محافظ برق خروجی را قطع می‌کند تا دستگاه متصل‌شده در شرایط نامناسب به کار خود ادامه ندهد.

پس از طبیعی‌شدن ولتاژ، خروجی تنها در صورتی فعال می‌شود که شرایط برق برای مدت لازم پایدار باقی بماند.

زمان تأخیر ۳۰ تا ۹۰ ثانیه

زمان تأخیر این مدل حدود ۳۰ تا ۹۰ ثانیه اعلام شده است. این تأخیر برای پکیج‌های دیواری و تجهیزات دارای برد الکترونیکی مفید است و از روشن‌شدن فوری دستگاه پس از قطع و وصل برق جلوگیری می‌کند.

بعضی یخچال‌ها و فریزرهای کمپرسوری به تأخیر طولانی‌تری در حدود چند دقیقه نیاز دارند. بنابراین پیش از استفاده از این مدل برای یخچال یا فریزر، بهتر است زمان تأخیر توصیه‌شده در دفترچه دستگاه بررسی شود. اگر سازنده یخچال تأخیر طولانی‌تری تعیین کرده باشد، استفاده از محافظ مخصوص یخچال با تأخیر ۴ تا ۶ دقیقه انتخاب مناسب‌تری خواهد بود.

ظرفیت ۱۰ آمپر و توان ۲۵۰۰ ولت‌آمپر

حداکثر جریان انتقالی این محافظ ۱۰ آمپر و توان اسمی آن حدود ۲۵۰۰ ولت‌آمپر است. این ظرفیت برای بیشتر پکیج‌های دیواری معمولی مناسب خواهد بود، اما توان و جریان وسیله متصل‌شده باید پیش از استفاده بررسی شود.

برای وسایل دارای موتور یا کمپرسور، تنها توان مصرفی عادی ملاک کافی نیست و جریان لحظه‌ای راه‌اندازی نیز اهمیت دارد. اتصال وسایلی با جریان بیشتر از ظرفیت محافظ ممکن است باعث داغ‌شدن اتصالات یا آسیب‌دیدن دستگاه شود.

پریز تک‌خانه و اتصال اختصاصی

این محافظ دارای یک پریز خروجی است و فقط برای اتصال یک وسیله برقی طراحی شده است. اختصاصی‌بودن خروجی باعث می‌شود چند مصرف‌کننده به‌طور هم‌زمان به محافظ متصل نشوند و بار اضافی روی مدار داخلی آن قرار نگیرد.

استفاده از سه‌راهی، تبدیل چندخانه یا رابط اضافی روی خروجی محافظ توصیه نمی‌شود؛ زیرا ممکن است مجموع جریان مصرف‌کننده‌ها از ظرفیت دستگاه بیشتر شود.

طراحی مستقیم و بدون کابل

محافظ تک‌خانه پارت الکتریک فاقد کابل رابط است و مستقیماً به پریز دیواری متصل می‌شود. این طراحی فضای کمتری اشغال می‌کند، تعداد اتصالات را کاهش می‌دهد و برای نصب در نزدیکی پکیج یا سایر تجهیزات مناسب است.

پیش از خرید باید فضای اطراف پریز بررسی شود؛ زیرا بدنه محافظ نسبت به یک دوشاخه معمولی بزرگ‌تر است و ممکن است در کنار کابینت، لوله یا پریزهای چندخانه با محدودیت فضا روبه‌رو شود.

پریز ارت‌دار و افزایش ایمنی اتصال

خروجی این محافظ به اتصال ارت مجهز است. درصورتی‌که سیم‌کشی ساختمان و پریز دیواری دارای ارت استاندارد و فعال باشند، مسیر ارت می‌تواند به هدایت جریان‌های نشتی یا خطا به زمین کمک کند.

ارت‌داربودن محافظ به‌تنهایی به معنای ارت‌دارشدن ساختمان نیست. اگر پریز دیواری فاقد اتصال زمین باشد، قابلیت ارت محافظ عملاً کارایی کامل نخواهد داشت. همچنین محافظ ولتاژ جایگزین کلید محافظ جان یا سیستم ارت اصولی نیست.

مغزی سرامیکی پریز

مغزی سرامیکی نسبت به برخی مواد پلاستیکی مقاومت حرارتی بیشتری دارد و برای محصولی که ممکن است به‌صورت طولانی‌مدت به برق متصل باشد، ویژگی مهمی محسوب می‌شود.

بااین‌حال، مقاومت حرارتی مغزی جایگزین اتصال صحیح نیست. شل‌بودن دوشاخه، فرسودگی پریز دیواری یا اتصال نامناسب می‌تواند باعث افزایش حرارت شود و باید پیش از نصب محافظ برطرف گردد.

بدنه عایق و طراحی مناسب استفاده روزمره

بدنه محصول از پلاستیک عایق ساخته شده و شیارهای کناری آن به گردش بهتر هوا و کاهش تجمع حرارت داخل دستگاه کمک می‌کنند. دستگاه باید در محیط خشک، دارای تهویه و دور از آب، بخار مستقیم و منابع حرارتی نصب شود.

با توجه به استفاده در نزدیکی پکیج، نباید محافظ زیر محل احتمالی نشتی آب یا شیرهای تأسیسات قرار گیرد. در صورت مشاهده رطوبت، تغییر رنگ، بوی سوختگی یا داغ‌شدن غیرعادی، برق قطع و دستگاه توسط فرد متخصص بررسی شود.

تفاوت این مدل با محافظ معمولی پکیج

مهم‌ترین تفاوت مدل دیجیتال PE2836 با محافظ‌های ساده، وجود نمایشگر ولتاژ است. محافظ‌های معمولی غالباً فقط با چراغ‌های LED وضعیت برق را نشان می‌دهند، اما در این مدل مقدار تقریبی ولتاژ شبکه نیز قابل مشاهده است.

مدل دیجیتال برای کاربرانی مناسب‌تر است که علاوه بر حفاظت، می‌خواهند وضعیت ولتاژ برق محل را نیز مشاهده کنند.

نکات مهم پیش از استفاده

• توان و جریان وسیله متصل‌شده با ظرفیت ۱۰ آمپر و ۲۵۰۰ ولت‌آمپر تطبیق داده شود.
• برای یخچال، زمان تأخیر موردنیاز کمپرسور از دفترچه دستگاه بررسی شود.
• برای استفاده از ارت، پریز ساختمان باید دارای اتصال زمین استاندارد باشد.
• محافظ به پریز سالم، محکم و بدون آثار داغ‌شدگی متصل شود.
• از اتصال چندراهی یا چند مصرف‌کننده به خروجی محافظ خودداری شود.
• محافظ در معرض آب، بخار یا حرارت مستقیم قرار نگیرد.
• برای تجهیزات بیشتر از ظرفیت دستگاه، از محافظ متناسب استفاده شود.

محافظ ولتاژ جایگزین چه تجهیزاتی نیست؟

این محصول برای کنترل افت و افزایش ولتاژ طراحی شده است و جایگزین فیوز مینیاتوری، کلید محافظ جان، سیستم ارت، تثبیت‌کننده ولتاژ یا سرج ارستر نیست. هر یک از این تجهیزات وظیفه متفاوتی در سیستم برق دارند.

محافظ ولتاژ، برق نامناسب را قطع می‌کند و ولتاژ را روی عدد ۲۲۰ ولت ثابت نگه نمی‌دارد. بنابراین این محصول استابلایزر یا ترانس تثبیت‌کننده ولتاژ محسوب نمی‌شود.

جمع‌بندی توضیحات محافظ تک‌خانه پارت الکتریک

محافظ ولتاژ تک‌خانه یخچال و پکیج ارت‌دار پارت الکتریک مدل PE2836، محصولی جمع‌وجور، دیجیتال و مناسب برای اتصال مستقیم یک وسیله برقی است. نمایش ولتاژ، خروجی ارت‌دار، مغزی سرامیکی، سه نشانگر وضعیت، ظرفیت ۱۰ آمپر و قطع خودکار در ولتاژ غیرمجاز از مهم‌ترین ویژگی‌های آن هستند.

این مدل بیشترین تناسب را با پکیج دیواری و تجهیزات دارای مصرف سازگار دارد. برای استفاده در یخچال و فریزر، باید زمان تأخیر موردنیاز کمپرسور بررسی شود تا محافظ انتخاب‌شده با توصیه سازنده دستگاه هماهنگ باشد.
