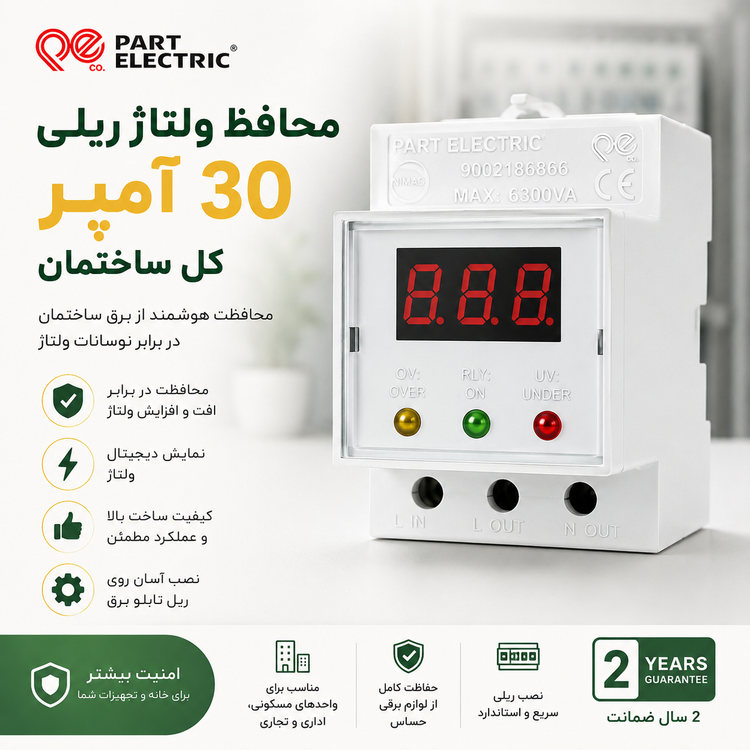

معرفی محافظ ولتاژ ریلی ۳۰ آمپر کل ساختمان پارت الکتریک مدل PE2835

محافظ ولتاژ ریلی ۳۰ آمپر کل ساختمان پارت الکتریک مدل PE2835 یک محافظ مرکزی برای کنترل برق ورودی واحدهای مسکونی، اداری و تجاری تک‌فاز است. این دستگاه داخل جعبه‌فیوز و روی ریل استاندارد تجهیزات مینیاتوری نصب می‌شود و تمام مدارهایی را که از خروجی آن تغذیه می‌شوند، در برابر افت یا افزایش غیرمجاز ولتاژ محافظت می‌کند.

نصب محافظ در مسیر اصلی برق باعث می‌شود لوازمی مانند یخچال، فریزر، تلویزیون، پکیج، لباسشویی، ظرفشویی، سیستم روشنایی و سایر مصرف‌کننده‌های واحد، به‌صورت متمرکز تحت حفاظت قرار گیرند. به همین دلیل، استفاده از مدل PE2835 می‌تواند نیاز به نصب چند محافظ پریزی جداگانه را تا حد زیادی کاهش دهد.

محافظت از تمام مدارهای بعد از دستگاه

این محصول در مسیر برق ورودی تک‌فاز و پیش از مدارهایی که باید محافظت شوند قرار می‌گیرد. دستگاه به‌طور مداوم ولتاژ شبکه را بررسی می‌کند و تا زمانی که ولتاژ در محدوده مجاز باشد، برق را به خروجی انتقال می‌دهد.

اگر ولتاژ کمتر یا بیشتر از محدوده ایمن شود، محافظ برق خروجی را قطع می‌کند. پس از بازگشت ولتاژ به شرایط مناسب، دستگاه مدت مشخصی منتظر می‌ماند و سپس برق مدار را به‌صورت خودکار برقرار می‌کند.

ظرفیت عبور جریان ۳۰ آمپر

حداکثر جریان انتقالی محافظ PE2835 برابر با ۳۰ آمپر است. این ظرفیت برای بسیاری از انشعاب‌های معمولی تک‌فاز مناسب خواهد بود؛ البته مجموع مصرف ساختمان، ظرفیت کنتور، فیوز اصلی و سطح مقطع سیم‌ها باید با جریان دستگاه هماهنگ باشند.

عدد ۳۰ آمپر ظرفیت عبور جریان از محافظ را نشان می‌دهد و نباید آن را با عملکرد یک کلید مینیاتوری مخصوص حفاظت اتصال کوتاه و اضافه‌بار اشتباه گرفت. فیوز اصلی یا کلید مینیاتوری مناسب باید همچنان در مدار وجود داشته باشد.

حداکثر توان قابل پشتیبانی ۶۵۰۰ ولت‌آمپر

حداکثر ظرفیت اسمی این محافظ حدود ۶۵۰۰ ولت‌آمپر اعلام شده است. این مقدار در ولتاژ نامی شبکه تقریباً با جریان ۳۰ آمپر تناسب دارد، اما توان واقعی قابل استفاده به ولتاژ شبکه، نوع بار و ضریب توان مصرف‌کننده‌ها وابسته است.

در مدارهایی که دارای موتور، پمپ یا کمپرسور هستند، جریان راه‌اندازی می‌تواند چند برابر جریان عادی باشد. بنابراین پیش از نصب محافظ برای کل ساختمان یا یک مصرف‌کننده پرقدرت، باید جریان لحظه‌ای راه‌اندازی نیز بررسی شود.

قطع برق در زمان افت ولتاژ

کاهش شدید ولتاژ ممکن است موجب عملکرد نامناسب بردهای الکترونیکی، افزایش جریان بعضی تجهیزات، کاهش راندمان موتور و داغ‌شدن مصرف‌کننده‌های برقی شود. محافظ ریلی پارت الکتریک در صورت رسیدن ولتاژ به کمتر از حدود ۱۷۵ ولت، برق خروجی را قطع می‌کند.

این قابلیت برای مناطقی که هنگام افزایش مصرف شبکه با افت ولتاژ مواجه می‌شوند، اهمیت زیادی دارد و اجازه نمی‌دهد لوازم برقی در شرایط ولتاژی نامناسب به کار خود ادامه دهند.

قطع برق در زمان افزایش ولتاژ

افزایش ولتاژ می‌تواند به منابع تغذیه، بردهای الکترونیکی، موتور وسایل خانگی و تجهیزات روشنایی آسیب وارد کند. این مدل در صورت افزایش ولتاژ به بیشتر از حدود ۲۵۰ ولت، خروجی را قطع کرده و مانع ادامه ورود ولتاژ غیرمجاز به مدار می‌شود.

پس از طبیعی‌شدن ولتاژ، برق بلافاصله وصل نمی‌شود و دستگاه ابتدا زمان تأخیر تعیین‌شده کارخانه را سپری می‌کند.

زمان تأخیر ۴ تا ۶ دقیقه

زمان تأخیر محافظ ریلی PE2835 حدود ۴ تا ۶ دقیقه است. این مدت از وصل فوری برق پس از قطعی یا نوسان جلوگیری می‌کند و به شبکه فرصت می‌دهد تا پیش از راه‌اندازی مجدد وسایل، به شرایط پایدارتری برسد.

تأخیر چنددقیقه‌ای برای یخچال، فریزر، کولر گازی و تجهیزات دارای کمپرسور اهمیت بیشتری دارد؛ زیرا روشن‌شدن سریع کمپرسور پس از قطعی برق می‌تواند فشار بیشتری به موتور وارد کند.

ازآنجاکه این محافظ برای برق ورودی ساختمان استفاده می‌شود، پس از بازگشت برق تمام مدارهای متصل به خروجی آن، از جمله سیستم روشنایی، باید تا پایان زمان تأخیر منتظر بمانند.

نمایشگر دیجیتال ولتاژ

روی بدنه محافظ، نشانگر دیجیتال برای نمایش ولتاژ شبکه تعبیه شده است. این ویژگی به کاربر اجازه می‌دهد وضعیت برق ورودی، افت ولتاژ یا افزایش غیرعادی آن را مستقیماً از روی دستگاه مشاهده کند.

نمایشگر این مدل برای پایش روزمره ولتاژ مناسب است؛ اما دستگاه میزان جریان، توان لحظه‌ای یا انرژی مصرفی ساختمان را نمایش نمی‌دهد و نباید آن را با محافظ‌های هوشمند قابل برنامه‌ریزی ولتاژ و جریان اشتباه گرفت.

نصب داخل جعبه‌فیوز

طراحی ریلی و مینیاتوری محصول، امکان نصب آن را در جعبه‌فیوز و کنار سایر تجهیزات حفاظتی فراهم می‌کند. این نوع نصب فضای جداگانه‌ای روی دیوار اشغال نمی‌کند و ظاهر تابلو برق را منظم‌تر نگه می‌دارد.

پیش از خرید باید فضای خالی موردنیاز داخل تابلو بررسی شود. اگر جعبه‌فیوز کاملاً پر باشد، ممکن است تعویض تابلو یا استفاده از یک تابلو جانبی ضروری شود.

بدنه مقاوم و عایق

بدنه محافظ از مواد پلاستیکی عایق و مقاوم ساخته شده است. بااین‌حال، دستگاه برای نصب در فضای داخلی تابلو طراحی شده و نباید بدون پوشش مناسب در معرض بارندگی، رطوبت، گردوغبار زیاد، تابش مستقیم آفتاب یا حرارت بالا قرار گیرد.

برای نصب در حیاط، پارکینگ مرطوب یا فضای بیرونی، باید از تابلو برق دارای درجه حفاظت متناسب با شرایط محیط استفاده شود.

مناسب برای برق تک‌فاز

محافظ ولتاژ مدل PE2835 برای برق شهری تک‌فاز با فرکانس ۵۰ هرتز طراحی شده است. این مدل برای ساختمان‌های سه‌فاز یا مدارهایی که جریان ورودی آن‌ها بیشتر از ۳۰ آمپر است، انتخاب مناسبی نیست.

در ساختمان‌های سه‌فاز باید وضعیت هر سه فاز، نول، ترتیب فازها و ظرفیت بار بررسی شود و از تجهیزات حفاظتی متناسب با شبکه سه‌فاز استفاده گردد.

تفاوت مدل PE2835 با محافظ دیواری مدل 5137

محافظ PE2835 دارای طراحی ریلی است و داخل جعبه‌فیوز نصب می‌شود، درحالی‌که مدل 5137 پارت الکتریک دارای بدنه دیواری بوده و معمولاً در کنار تابلو یا محل دیگری در مسیر برق ورودی نصب می‌شود.

ظرفیت ۳۰ آمپر، محدوده قطع ولتاژ و زمان تأخیر این دو مدل به یکدیگر نزدیک است؛ بنابراین تفاوت اصلی آن‌ها در شکل بدنه، فضای موردنیاز و نحوه نصب خواهد بود. اگر داخل جعبه‌فیوز فضای کافی وجود داشته باشد، مدل ریلی نصب مرتب‌تر و یکپارچه‌تری ایجاد می‌کند.

محافظ PE2835 چه چیزی را کنترل نمی‌کند؟

این دستگاه یک محافظ افت و افزایش ولتاژ است و نباید به‌عنوان جایگزین تمام تجهیزات ایمنی تابلو برق در نظر گرفته شود.

• کلید مینیاتوری: محافظت از سیم‌کشی در برابر اتصال کوتاه و اضافه‌بار
• کلید محافظ جان: تشخیص نشتی جریان و کاهش خطر برق‌گرفتگی
• سیستم ارت: هدایت جریان خطا به زمین
• سرج ارستر: محدودکردن اضافه‌ولتاژهای سریع ناشی از صاعقه یا کلیدزنی شبکه

استفاده ترکیبی از این تجهیزات، براساس طراحی اصولی تابلو، سطح حفاظت کامل‌تری برای ساختمان ایجاد می‌کند.

نکات مهم پیش از خرید

• تک‌فاز بودن انشعاب برق ساختمان بررسی شود.
• جریان فیوز اصلی بیشتر از ظرفیت ۳۰ آمپر دستگاه نباشد.
• مجموع بار ساختمان با ظرفیت ۶۵۰۰ ولت‌آمپر هماهنگ باشد.
• جریان راه‌اندازی کولر گازی، پمپ و موتورهای برقی محاسبه شود.
• فضای کافی داخل جعبه‌فیوز برای نصب محافظ وجود داشته باشد.
• سطح مقطع سیم‌های ورودی و خروجی متناسب با جریان مدار باشد.

نکات مهم نصب و سیم‌کشی

• نصب دستگاه باید پس از قطع کامل برق و توسط برق‌کار ماهر انجام شود.
• محافظ روی ریل استاندارد و در محل مناسب داخل جعبه‌فیوز قرار گیرد.
• ترمینال‌های فاز ورودی، فاز خروجی و نول مطابق نقشه محصول متصل شوند.
• برای سیم‌های افشان از وایرشوی استاندارد و متناسب استفاده شود.
• پیچ ترمینال‌ها کاملاً محکم شوند تا اتصال ضعیف موجب داغ‌شدن نشود.
• پس از نصب، عملکرد نمایشگر و وصل خروجی بعد از زمان تأخیر آزمایش شود.
• تنظیم یا افزایش ظرفیت فیوز اصلی بدون بررسی سیم‌کشی انجام نشود.

کاربردهای محافظ ریلی ۳۰ آمپر پارت الکتریک

• برق ورودی واحدهای مسکونی تک‌فاز
• ویلاها و خانه‌های دارای انشعاب متناسب
• دفاتر اداری و واحدهای تجاری کوچک
• مدارهای روشنایی و پریزهای عمومی
• حفاظت مرکزی از لوازم خانگی
• مناطق دارای افت یا افزایش مکرر ولتاژ
• مدار اختصاصی تجهیزات پرمصرف در صورت تطابق جریان

جمع‌بندی توضیحات محافظ PE2835

محافظ ولتاژ ریلی ۳۰ آمپر کل ساختمان پارت الکتریک مدل PE2835، محصولی مناسب برای کنترل مرکزی ولتاژ برق واحدهای تک‌فاز است. ظرفیت ۳۰ آمپر، توان اسمی ۶۵۰۰ ولت‌آمپر، نمایشگر دیجیتال، قطع در ولتاژهای کمتر از حدود ۱۷۵ ولت یا بیشتر از حدود ۲۵۰ ولت و تأخیر ۴ تا ۶ دقیقه، مهم‌ترین مشخصات این دستگاه هستند.

طراحی ریلی باعث می‌شود محافظ در کنار سایر تجهیزات داخل جعبه‌فیوز نصب شود و فضای مرتب‌تری ایجاد کند. بررسی ظرفیت مصرف، فضای تابلو و نصب اصولی توسط برق‌کار، شرط اصلی عملکرد ایمن و پایدار این محصول خواهد بود.
