ابعاد:۲۰ × ۱۰ × ۴.۵ سانتی‌متر
برند:پارت الکتریک
نوع محصول:محافظ ولتاژ دیواری و پشت‌کنتوری کل ساختمان
حداکثر جریان انتقالی:30 آمپر

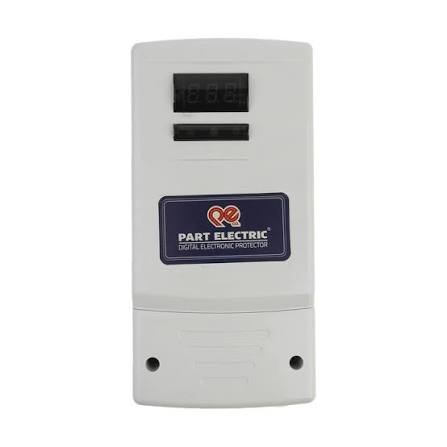

محافظ ولتاژ دیواری 30 آمپر کل ساختمان پارت الکتریک
برند:پارت الکتریک
مشخصات
ابعاد
۲۰ × ۱۰ × ۴.۵ سانتی‌متر
برند
پارت الکتریک
نوع محصول
محافظ ولتاژ دیواری و پشت‌کنتوری کل ساختمان
حداکثر جریان انتقالی
30 آمپر
حداکثر توان قابل‌پشتیبانی
۶۵۰۰ ولت‌آمپر
ولتاژ ورودی
۲۲۰ ولت AC
فرکانس ورودی
50 هرتز
محدوده قطع ولتاژ
کمتر از ۱۷۵ و بیشتر از ۲۵۰ ولت
زمان تأخیر در وصل
4 تا 6 دقیقه
امکانات
نشانگر LED وضعیت برق و بدنه پلی‌کربنات مقاوم
گارانتی
24 ماه ضمانت پارت الکتریک
توضیحات
معرفی محافظ ولتاژ دیواری ۳۰ آمپر کل ساختمان پارت الکتریک
محافظ ولتاژ دیواری ۳۰ آمپر کل ساختمان پارت الکتریک مدل 5137 برای کنترل ولتاژ برق ورودی واحدهای مسکونی، اداری و تجاری تک‌فاز طراحی شده است. این محصول در مسیر اصلی برق نصب می‌شود و تمام مصرف‌کننده‌هایی را که پس از خروجی آن قرار دارند، در برابر افت یا افزایش غیرمجاز ولتاژ محافظت می‌کند.
برخلاف محافظ‌های پریزی که فقط یک یا چند وسیله برقی را پوشش می‌دهند، محافظ دیواری پارت الکتریک می‌تواند برق ورودی یک واحد را به‌صورت مرکزی کنترل کند. به همین دلیل، وسایلی مانند یخچال، فریزر، تلویزیون، پکیج، لباسشویی، ظرفشویی، سیستم روشنایی و سایر تجهیزات متصل به برق واحد، تحت حفاظت یک دستگاه مرکزی قرار می‌گیرند.
محافظت مرکزی از برق کل ساختمان
این محافظ دارای یک ترمینال ورودی و یک ترمینال خروجی است. برق ورودی تک‌فاز به ترمینال ورودی متصل شده و برق کنترل‌شده از ترمینال خروجی وارد تابلو یا مدارهای داخلی ساختمان می‌شود.
در صورت افزایش یا کاهش ولتاژ از محدوده مجاز، مدار داخلی دستگاه برق خروجی را قطع می‌کند. پس از بازگشت ولتاژ به محدوده مناسب، محافظ برای مدتی مشخص منتظر می‌ماند و سپس برق ساختمان را دوباره برقرار می‌کند.
ظرفیت ۳۰ آمپر و توان ۶۵۰۰ ولت‌آمپر
حداکثر جریان عبوری این محافظ ۳۰ آمپر و حداکثر ظرفیت اسمی آن حدود ۶۵۰۰ ولت‌آمپر اعلام شده است. این ظرفیت برای بسیاری از واحدهای مسکونی و تجاری تک‌فاز با انشعاب و مصرف متناسب مناسب خواهد بود.
عدد ۳۰ آمپر نشان‌دهنده حداکثر جریان قابل عبور از محافظ است و به‌تنهایی به معنای وجود حفاظت اتصال کوتاه یا اضافه‌بار مشابه کلید مینیاتوری نیست. ظرفیت فیوز اصلی، سطح مقطع سیم‌ها و میزان مصرف ساختمان باید با جریان دستگاه هماهنگ باشند.
در مدارهای دارای مصرف‌کننده‌های موتوری مانند کولر گازی، پمپ آب و تجهیزات دارای کمپرسور، جریان لحظه‌ای راه‌اندازی باید در نظر گرفته شود. اگر مجموع مصرف یا جریان راه‌اندازی تجهیزات زیاد باشد، انتخاب محافظ باید پس از محاسبه بار توسط برق‌کار انجام شود.
قطع برق هنگام افت ولتاژ
افت شدید ولتاژ می‌تواند باعث افزایش جریان مصرفی بعضی تجهیزات، داغ‌شدن موتور و عملکرد نامناسب بردهای الکترونیکی شود. محافظ دیواری پارت الکتریک در صورت کاهش ولتاژ به حدود کمتر از ۱۷۵ ولت، برق خروجی را قطع می‌کند.
این ویژگی در مناطقی که هنگام اوج مصرف با افت ولتاژ روبه‌رو هستند، اهمیت بیشتری دارد و می‌تواند از کارکردن تجهیزات برقی در شرایط نامناسب جلوگیری کند.
قطع برق هنگام افزایش ولتاژ
افزایش ولتاژ شبکه می‌تواند به بردهای الکترونیکی، منابع تغذیه، لامپ‌ها و سایر تجهیزات برقی آسیب وارد کند. این محافظ در صورت بالاتررفتن ولتاژ از حدود ۲۵۰ ولت، خروجی را قطع کرده و مانع ادامه ورود ولتاژ غیرمجاز به مدار ساختمان می‌شود.
پس از بازگشت ولتاژ به محدوده عادی، دستگاه ابتدا پایداری برق را بررسی کرده و پس از پایان زمان تأخیر، خروجی را به‌صورت خودکار وصل می‌کند.
زمان تأخیر ۴ تا ۶ دقیقه
زمان تأخیر محافظ دیواری ۳۰ آمپر پارت الکتریک حدود ۴ تا ۶ دقیقه است. این فاصله زمانی از وصل فوری برق پس از قطعی یا نوسان جلوگیری می‌کند و اجازه می‌دهد وضعیت شبکه پیش از راه‌اندازی دوباره وسایل برقی پایدار شود.
زمان تأخیر چنددقیقه‌ای به‌خصوص برای یخچال، فریزر، کولر گازی و سایر تجهیزات دارای کمپرسور مفید است؛ زیرا راه‌اندازی سریع کمپرسور بلافاصله پس از قطع برق می‌تواند فشار بیشتری به موتور وارد کند.
از آنجا که این محافظ در ورودی کل واحد نصب می‌شود، هنگام وصل‌شدن برق تمام مدارهای متصل به خروجی آن باید مدت تأخیر را سپری کنند. بنابراین روشنایی و سایر تجهیزات نیز هم‌زمان با پایان زمان تأخیر فعال خواهند شد.
نمایشگر دیجیتال ولتاژ
محافظ مدل 5137 به نمایشگر دیجیتال مجهز شده است و ولتاژ برق ورودی را به کاربر نشان می‌دهد. به کمک این نمایشگر می‌توان افت، افزایش یا ناپایداری ولتاژ شبکه را بدون استفاده از ولت‌متر جداگانه مشاهده کرد.
نمایشگر دستگاه برای کنترل روزمره وضعیت برق مناسب است، اما جایگزین تجهیزات دقیق آزمایشگاهی یا ابزار تخصصی اندازه‌گیری برق محسوب نمی‌شود.
طراحی دیواری و بدون پریز
این محصول برخلاف محافظ‌های چندراهی، فاقد پریز و کابل رابط است و از طریق ترمینال‌های ورودی و خروجی به سیم‌کشی ساختمان متصل می‌شود. طراحی دیواری دستگاه امکان نصب آن را در نزدیکی تابلو برق، کنتور یا محل مناسب دیگری در مسیر برق ورودی فراهم می‌کند.
بدنه عایق و مستحکم دستگاه از مدار داخلی محافظت می‌کند؛ بااین‌حال، محل نصب باید خشک، دارای تهویه و دور از تابش مستقیم آفتاب، رطوبت، گردوغبار زیاد و منابع حرارتی باشد. برای نصب در فضای باز باید از جعبه یا تابلو دارای درجه حفاظت مناسب استفاده شود.
مناسب برای برق تک‌فاز
محافظ دیواری ۳۰ آمپر پارت الکتریک برای برق شهری تک‌فاز طراحی شده است. این مدل برای واحدهایی مناسب است که جریان مصرفی آن‌ها از ظرفیت دستگاه بیشتر نمی‌شود.
برای ساختمان‌های سه‌فاز یا واحدهایی با انشعاب بیشتر از ۳۰ آمپر، باید از محافظ متناسب با نوع شبکه و ظرفیت مصرف استفاده شود. نصب یک محافظ تک‌فاز روی شبکه سه‌فاز، حفاظت کامل و اصولی ایجاد نمی‌کند.
تفاوت مدل دیواری 5137 با مدل ریلی پارت الکتریک
مدل 5137 دارای طراحی دیواری است و با ترمینال‌های ورودی و خروجی در مسیر برق قرار می‌گیرد. مدل‌های ریلی پارت الکتریک برای نصب مستقیم روی ریل جعبه‌فیوز طراحی شده‌اند و از نظر شکل ظاهری و روش نصب با این محصول تفاوت دارند.
هر دو نوع می‌توانند برای حفاظت برق ورودی مورد استفاده قرار گیرند، اما انتخاب میان مدل دیواری و ریلی به فضای تابلو، محل نصب، دسترسی به نمایشگر و نظر نصاب بستگی دارد.
محافظ ولتاژ جایگزین چه تجهیزاتی نیست؟
محافظ ولتاژ پارت الکتریک وسیله‌ای برای قطع برق در زمان افت یا افزایش غیرمجاز ولتاژ است و نباید جایگزین کلید مینیاتوری، محافظ جان، سیستم ارت یا سرج ارستر در نظر گرفته شود.
- کلید مینیاتوری: برای حفاظت سیم‌کشی در برابر اضافه‌بار و اتصال کوتاه
- کلید محافظ جان: برای تشخیص نشتی جریان و کاهش خطر برق‌گرفتگی
- سیستم ارت: برای انتقال جریان خطا به زمین
- سرج ارستر: برای محدودکردن پالس‌های بسیار سریع و اضافه‌ولتاژهای گذرا
استفاده هماهنگ از این تجهیزات در تابلو برق، سطح حفاظت کامل‌تری نسبت به استفاده تنها از یک محافظ ولتاژ ایجاد می‌کند.
نکات مهم پیش از خرید
- تک‌فاز بودن برق واحد بررسی شود.
- جریان فیوز اصلی و انشعاب بیشتر از ۳۰ آمپر نباشد.
- مجموع توان مصرف‌کننده‌ها با ظرفیت ۶۵۰۰ ولت‌آمپر دستگاه هماهنگ باشد.
- جریان راه‌اندازی کولر گازی، پمپ و سایر تجهیزات موتوری محاسبه شود.
- فضای مناسب و محافظت‌شده‌ای برای نصب دیواری در نظر گرفته شود.
- سیم‌کشی و اتصالات دستگاه توسط برق‌کار متخصص انجام شود.
نکات مهم هنگام نصب
- پیش از شروع نصب، برق اصلی به‌طور کامل قطع شود.
- ورودی و خروجی دستگاه مطابق علائم درج‌شده روی بدنه متصل شوند.
- سطح مقطع سیم‌ها متناسب با جریان مدار انتخاب شود.
- برای سیم‌های افشان از وایرشوی استاندارد استفاده شود.
- پیچ ترمینال‌ها کاملاً محکم شوند تا اتصال ضعیف باعث داغ‌شدن نشود.
- پس از نصب، عملکرد نمایشگر، قطع ولتاژ و وصل با تأخیر آزمایش شود.
- افزایش ظرفیت فیوز اصلی بدون بررسی سیم‌کشی و انشعاب انجام نشود.
کاربردهای محافظ دیواری ۳۰ آمپر پارت الکتریک
- حفاظت برق ورودی واحدهای مسکونی تک‌فاز
- دفاتر اداری و واحدهای تجاری کوچک
- ویلاها و خانه‌های دارای انشعاب متناسب
- حفاظت مرکزی از لوازم خانگی و تجهیزات الکترونیکی
- مناطق دارای افت یا افزایش مکرر ولتاژ
- مدار اختصاصی کولر گازی در صورت تطابق جریان مصرفی
جمع‌بندی توضیحات محافظ ۳۰ آمپر پارت الکتریک
محافظ ولتاژ دیواری ۳۰ آمپر پارت الکتریک مدل 5137، راهکاری مناسب برای کنترل مرکزی برق ورودی یک واحد تک‌فاز است. ظرفیت ۳۰ آمپر، توان اسمی ۶۵۰۰ ولت‌آمپر، نمایشگر دیجیتال، قطع در ولتاژهای کمتر از حدود ۱۷۵ ولت یا بیشتر از حدود ۲۵۰ ولت و زمان تأخیر ۴ تا ۶ دقیقه، مهم‌ترین ویژگی‌های این محصول هستند.
این محافظ در صورت انتخاب ظرفیت صحیح و نصب اصولی، می‌تواند از کارکردن بسیاری از وسایل برقی در شرایط نامناسب ولتاژ جلوگیری کند. بررسی توان مصرفی ساختمان، جریان راه‌اندازی تجهیزات موتوری و استفاده از سایر تجهیزات حفاظتی استاندارد، شرط دستیابی به عملکرد ایمن و پایدار است.
نقد و بررسی
نقد و بررسی محافظ ولتاژ دیواری ۳۰ آمپر پارت الکتریک
محافظ دیواری ۳۰ آمپر پارت الکتریک برای خریدارانی طراحی شده است که می‌خواهند به‌جای نصب چند محافظ پریزی، برق ورودی واحد را از یک نقطه کنترل کنند. این محصول از نظر ظرفیت، زمان تأخیر و نوع نصب، برای بسیاری از واحدهای مسکونی و تجاری تک‌فاز گزینه‌ای کاربردی محسوب می‌شود.
بررسی عملکرد حفاظتی
وظیفه اصلی دستگاه تشخیص افت و افزایش غیرمجاز ولتاژ و قطع برق خروجی است. هنگامی که ولتاژ از محدوده مجاز خارج شود، محافظ ارتباط برق با مدارهای داخلی را قطع می‌کند و پس از طبیعی‌شدن ولتاژ و پایان زمان تأخیر، برق را به‌صورت خودکار وصل می‌کند.
این عملکرد برای محافظت از بردهای الکترونیکی، منابع تغذیه و موتور وسایل خانگی مفید است؛ اما دستگاه تنظیمات پیشرفته محافظ‌های هوشمند قابل برنامه‌ریزی را ندارد و حدود قطع و زمان تأخیر آن به‌صورت کارخانه‌ای تعیین شده‌اند.
بررسی ظرفیت ۳۰ آمپر
ظرفیت ۳۰ آمپر و توان حدود ۶۵۰۰ ولت‌آمپر برای بسیاری از انشعاب‌های تک‌فاز معمولی مناسب است. اگر فیوز ورودی واحد ۲۵ یا ۳۰ آمپر باشد و میزان مصرف واقعی از ظرفیت دستگاه عبور نکند، این مدل می‌تواند برق کل واحد را پوشش دهد.
محدودیت اصلی زمانی مشخص می‌شود که ساختمان دارای چند مصرف‌کننده پرقدرت یا تجهیزات موتوری با جریان راه‌اندازی بالا باشد. در چنین شرایطی نباید فقط به عدد توان اسمی توجه کرد و محاسبه جریان واقعی توسط برق‌کار ضروری است.
بررسی زمان تأخیر ۴ تا ۶ دقیقه
تأخیر چنددقیقه‌ای یکی از نقاط قوت دستگاه برای یخچال، فریزر، پمپ و کولر گازی است. این فاصله زمانی از راه‌اندازی فوری کمپرسورها بعد از بازگشت برق جلوگیری می‌کند و فرصت پایداری شبکه را فراهم می‌سازد.
در مقابل، چون محافظ در ورودی کل ساختمان قرار می‌گیرد، روشنایی و تجهیزات غیرکمپرسوری نیز باید همین مدت را منتظر بمانند. بنابراین پس از هر قطعی برق، کل واحد حدود ۴ تا ۶ دقیقه بدون برق خواهد بود که ممکن است برای بعضی کاربران محدودیت محسوب شود.
بررسی نمایشگر دیجیتال
نمایش ولتاژ شبکه روی بدنه، امکان مفیدی برای مشاهده وضعیت برق است. کاربر می‌تواند متوجه شود که علت قطع خروجی، افت یا افزایش ولتاژ بوده است و وضعیت شبکه را به‌صورت لحظه‌ای بررسی کند.
نمایشگر تنها ولتاژ را نشان می‌دهد و این مدل را نباید با محافظ‌های هوشمند دارای نمایش جریان، توان مصرفی یا پارامترهای قابل تنظیم اشتباه گرفت.
بررسی طراحی دیواری
بدنه دیواری مدل 5137 برای مکان‌هایی مناسب است که داخل جعبه‌فیوز فضای کافی برای نصب محافظ ریلی وجود ندارد. نصب در کنار تابلو یا نزدیکی کنتور، دسترسی به نمایشگر را نیز آسان‌تر می‌کند.
در مقابل، دستگاه نسبت به مدل ریلی فضای جداگانه‌ای روی دیوار اشغال می‌کند و سیم‌های ورودی و خروجی باید داخل داکت، لوله یا تابلو مناسب قرار گیرند تا نصب ظاهری مرتب و ایمن داشته باشد.
مزایای محافظ دیواری پارت الکتریک
- حفاظت مرکزی از برق ورودی واحد تک‌فاز
- ظرفیت عبور جریان تا ۳۰ آمپر
- توان اسمی حدود ۶۵۰۰ ولت‌آمپر
- قطع خودکار هنگام افت یا افزایش غیرمجاز ولتاژ
- وصل خودکار پس از پایداری برق
- زمان تأخیر مناسب برای تجهیزات کمپرسوری
- دارای نمایشگر دیجیتال ولتاژ
- کاهش نیاز به محافظ‌های پریزی متعدد
- طراحی دیواری و مناسب برای نصب کنار تابلو برق
- گارانتی ۲۴ ماهه پارت الکتریک مطابق شرایط شرکت
معایب و محدودیت‌ها
- فقط برای برق تک‌فاز مناسب است.
- حداکثر جریان عبوری آن ۳۰ آمپر است.
- هنگام بازگشت برق، تمام واحد باید ۴ تا ۶ دقیقه منتظر بماند.
- حدود قطع ولتاژ و زمان تأخیر قابل تنظیم نیستند.
- نمایشگر، جریان یا میزان مصرف انرژی را نشان نمی‌دهد.
- فاقد پریز و کابل است و به نصب مستقیم نیاز دارد.
- جایگزین فیوز مینیاتوری، محافظ جان، ارت یا سرج ارستر نیست.
- برای مصرف‌کننده‌های موتوری پرقدرت باید جریان راه‌اندازی بررسی شود.
آیا این مدل برای کولر گازی مناسب است؟
ظرفیت اسمی دستگاه برای برخی کولرهای گازی مناسب است، اما انتخاب نهایی باید براساس جریان نامی درج‌شده روی پلاک کولر، جریان راه‌اندازی، ظرفیت انشعاب و وجود سایر مصرف‌کننده‌های هم‌زمان انجام شود.
اگر محافظ برای کل واحد نصب شود، مجموع جریان کولر گازی و سایر وسایل نباید از ظرفیت دستگاه بیشتر شود. برای کولرهای پرظرفیت یا واحدهای دارای چند وسیله پرمصرف، استفاده از محافظ اختصاصی یا تجهیزات مناسب‌تر می‌تواند ضروری باشد.
آیا پس از نصب این محصول به محافظ پریزی نیاز داریم؟
نصب محافظ مرکزی می‌تواند نیاز به محافظ پریزی برای بسیاری از وسایل معمولی را کاهش دهد. بااین‌حال، تجهیزات بسیار حساس یا وسایلی که به زمان تأخیر یا حفاظت اختصاصی نیاز دارند، ممکن است همچنان از یک محافظ جداگانه بهره ببرند.
این محافظ برای چه کسانی مناسب است؟
این محصول برای خانه‌ها، ویلاها، دفاتر و فروشگاه‌های دارای برق تک‌فاز و جریان ورودی حداکثر ۳۰ آمپر مناسب است. افرادی که به‌دنبال محافظی مرکزی، ساده و بدون تنظیمات پیچیده هستند، می‌توانند استفاده مناسبی از مدل 5137 داشته باشند.
برای واحدهای سه‌فاز، انشعاب‌های بالاتر از ۳۰ آمپر، کارگاه‌های سنگین یا ساختمان‌هایی با مصرف‌کننده‌های موتوری متعدد، باید از تجهیزات حفاظتی متناسب با ظرفیت واقعی مدار استفاده شود.
ارزش خرید محافظ دیواری ۳۰ آمپر پارت الکتریک
ارزش خرید این مدل در حفاظت مرکزی، نمایش ولتاژ، ظرفیت مناسب برای انشعاب‌های معمولی و زمان تأخیر مطلوب برای تجهیزات دارای کمپرسور خلاصه می‌شود. طراحی دیواری نیز برای تابلوهایی که فضای نصب محافظ ریلی ندارند، مزیت مهمی است.
محدودیت دستگاه، ثابت‌بودن محدوده عملکرد و زمان تأخیر است. همچنین کاربر باید بپذیرد که پس از بازگشت برق، تمام مدارهای ساختمان چند دقیقه دیرتر فعال می‌شوند.
نتیجه‌گیری نهایی
محافظ ولتاژ دیواری ۳۰ آمپر کل ساختمان پارت الکتریک مدل 5137، انتخابی مناسب برای حفاظت مرکزی برق واحدهای تک‌فاز با مصرف متناسب است. قطع خودکار در افت و افزایش ولتاژ، زمان تأخیر ۴ تا ۶ دقیقه، ظرفیت ۶۵۰۰ ولت‌آمپر و نمایشگر دیجیتال از مهم‌ترین نقاط قوت آن به شمار می‌روند.
اگر ظرفیت انشعاب و مجموع مصرف واحد با مشخصات دستگاه هماهنگ باشد و نصب توسط برق‌کار ماهر انجام شود، این محصول می‌تواند راهکاری مطمئن و مقرون‌به‌صرفه برای کاهش آسیب‌های ناشی از نوسان ولتاژ باشد.
