مانیتور تصویری 4.3 اینچ الکتروپیک مدل PRO-1096

معرفی مانیتور تصویری ۴.۳ اینچ الکتروپیک مدل PRO-1096

مانیتور تصویری الکتروپیک مدل PRO-1096 نسخه حافظه‌دار و مجهز خانواده 1096 است که برای ساختمان‌های مسکونی، اداری و تجاری طراحی شده است. نمایشگر رنگی ۴.۳ اینچی، حافظه داخلی، پشتیبانی از کارت حافظه، ثبت عکس و فیلم همراه با صدا، اتصال به دو پنل ورودی و امکان مشاهده یک دوربین امنیتی آنالوگ، این محصول را از مدل‌های اقتصادی و بدون حافظه متمایز می‌کنند.

این مدل علاوه بر مشاهده مراجعه‌کننده، مکالمه صوتی و بازکردن درب، امکاناتی مانند فراخوان آسانسور، تقویم، ۱۰ ملودی زنگ، منوی گرافیکی فارسی و تنظیمات تصویر را در اختیار کاربر قرار می‌دهد. استفاده کامل از قابلیت‌های جانبی دستگاه به سیم‌کشی، ماژول‌های واسط و زیرساخت مناسب ساختمان وابسته است.

نمایشگر رنگی ۴.۳ اینچی

PRO-1096 به صفحه‌نمایش رنگی ۴.۳ اینچی LCD-TFT مجهز شده است. این اندازه برای مشاهده چهره مراجعه‌کننده و استفاده روزمره مناسب است و در عین حال نسبت به مانیتورهای ۷ یا ۱۰ اینچی فضای کمتری روی دیوار اشغال می‌کند.

وضوح تصویر نمایشگر برابر با ۴۸۰×۲۷۲ پیکسل است. این رزولوشن برای یک سیستم دربازکن تصویری آنالوگ کیفیت مناسبی ارائه می‌دهد؛ بااین‌حال وضوح واقعی به دوربین پنل، کیفیت کابل، طول مسیر سیم‌کشی و نحوه اجرای اتصالات نیز وابسته خواهد بود.

پوشش محافظ نمایشگر

روی صفحه‌نمایش از پوشش پلکسی مقاوم در برابر خط‌وخش استفاده شده است. این پوشش از سطح نمایشگر در برابر تماس‌های معمول محافظت می‌کند؛ اما برای نظافت آن باید از دستمال نرم استفاده شود و مواد شوینده قوی مستقیماً روی صفحه اسپری نشوند.

طراحی ظاهری و رنگ‌بندی

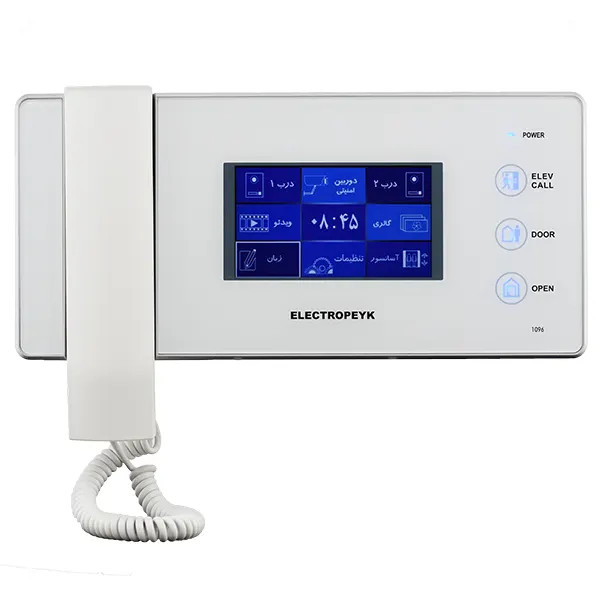

طراحی افقی مانیتور از یک گوشی صوتی در سمت چپ و نمایشگر و کلیدهای کنترل در سمت راست تشکیل شده است. گوشی فیزیکی ضمن ایجاد مکالمه خصوصی‌تر، استفاده‌ای آشنا و ساده برای بیشتر کاربران فراهم می‌کند.

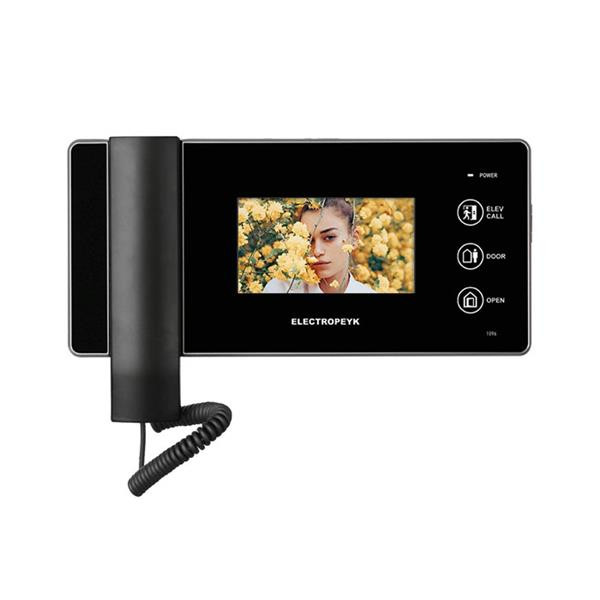

بدنه دستگاه از ABS ساخته شده و در شرایط استفاده استاندارد، مقاومت مناسبی در برابر فرسودگی و تغییر رنگ دارد. PRO-1096 در رنگ‌های سفید و مشکی عرضه می‌شود و انتخاب رنگ به موجودی زمان سفارش بستگی خواهد داشت.

کلیدهای لمسی خازنی

در قسمت جلوی مانیتور سه کلید لمسی خازنی قرار گرفته است. این کلیدها برای اجرای عملکردهایی مانند مشاهده تصویر ورودی، بازکردن درب و ارسال فرمان فراخوان آسانسور استفاده می‌شوند.

لازم است توجه شود که خود صفحه‌نمایش لمسی نیست و عبارت «لمسی» به کلیدهای کنترلی روی بدنه اشاره دارد. برای عملکرد صحیح کلیدها بهتر است سطح آن‌ها تمیز و خشک نگه داشته شود.

حافظه داخلی برای ثبت مراجعه‌کنندگان

نسخه PRO-1096 به حافظه داخلی مجهز است و می‌تواند تصاویر مراجعه‌کنندگان را ثبت کند. در مشخصات رایج این محصول، ظرفیت حافظه داخلی برای ذخیره حدود ۸ عکس اعلام شده است.

ثبت تصویر برای بررسی تماس‌های ازدست‌رفته کاربرد دارد. اگر هنگام مراجعه در محل حضور نداشته باشید، می‌توانید تصاویر ذخیره‌شده را از طریق منوی دستگاه مشاهده کنید.

پشتیبانی از کارت حافظه تا ۱۶ گیگابایت

مانیتور PRO-1096 از کارت حافظه خارجی تا ظرفیت ۱۶ گیگابایت پشتیبانی می‌کند. با نصب کارت حافظه سازگار، فضای ذخیره‌سازی افزایش می‌یابد و امکان ثبت تعداد بیشتری عکس و فیلم فراهم می‌شود.

کارت حافظه معمولاً همراه مانیتور ارائه نمی‌شود و باید جداگانه تهیه گردد. استفاده از کارت اصلی، سالم و با ظرفیت مورد تأیید دستگاه، احتمال بروز مشکل در ضبط یا پخش فایل‌ها را کاهش می‌دهد.

ثبت عکس و فیلم همراه با صدا

یکی از مزیت‌های مهم PRO-1096، امکان عکاسی و ضبط فیلم از مراجعه‌کنندگان است. حافظه داخلی بیشتر برای ثبت عکس کاربرد دارد و با نصب کارت حافظه می‌توان فیلم‌های کوتاه را نیز ذخیره کرد.

طبق اطلاعات رسمی الکتروپیک، دستگاه قابلیت ضبط فیلم همراه با صدای مراجعه‌کننده را دارد. ثبت فیلم ممکن است به‌صورت دستی یا هنگام دریافت تماس انجام شود و شیوه دقیق آن از طریق تنظیمات مانیتور تعیین می‌شود.

این قابلیت برای ثبت تماس‌های ورودی طراحی شده است و جایگزین یک سیستم دوربین مداربسته با ضبط شبانه‌روزی محسوب نمی‌شود.

قابلیت اتصال به دو پنل تصویری

PRO-1096 قابلیت اتصال به دو پنل دم‌دری را دارد. این ویژگی برای ساختمان‌هایی با دو ورودی مستقل، مانند درب اصلی و ورودی حیاط یا پارکینگ، کاربردی است.

هنگام فشرده‌شدن شستی هر پنل، تصویر همان ورودی روی مانیتور نمایش داده می‌شود. برای بهره‌برداری از پنل دوم، کابل‌کشی مناسب و اجرای صحیح نقشه اتصال ضروری است.

اتصال به یک دوربین امنیتی آنالوگ

این مدل امکان اتصال به یک دوربین امنیتی آنالوگ سازگار را فراهم می‌کند. کاربر می‌تواند از طریق مانیتور فضای پارکینگ، حیاط، راهرو یا نقطه دیگری از ساختمان را مشاهده کند.

دوربین امنیتی، کابل و منبع تغذیه آن داخل بسته‌بندی مانیتور نیستند و باید جداگانه تهیه شوند. نوع خروجی تصویر دوربین نیز باید با ورودی آنالوگ مانیتور سازگار باشد.

در بعضی شیوه‌های نصب، ورودی‌های دستگاه میان پنل دوم و دوربین جانبی تقسیم می‌شوند. بنابراین برای اجرای هم‌زمان دو پنل و دوربین، نقشه سیم‌بندی و نسخه برد دستگاه باید توسط نصاب بررسی شود.

قابلیت فراخوان آسانسور

مانیتور PRO-1096 دارای خروجی فرمان برای فراخوان آسانسور است. در صورت فراهم‌بودن زیرساخت، کاربر می‌تواند پیش از خروج از واحد، کابین آسانسور را به طبقه خود احضار کند.

این قابلیت به رابط مخصوص، سیم‌کشی و سازگاری تابلو فرمان آسانسور نیاز دارد. وجود کلید فراخوان روی مانیتور به‌تنهایی برای فعال‌شدن آن کافی نیست و اجرا باید با هماهنگی شرکت آسانسور انجام شود.

امکان استفاده از خروجی برای درب پارکینگ

در برخی پیکربندی‌های این مدل، خروجی فرمان دستگاه می‌تواند برای فراخوان آسانسور یا کنترل درب پارکینگ استفاده شود. بازکردن درب پارکینگ به رله یا ماژول واسط سازگار با تابلو فرمان جک نیاز دارد.

امکان استفاده هم‌زمان از خروجی برای هر دو عملکرد نباید بدون بررسی فنی قطعی در نظر گرفته شود. نوع کاربرد خروجی باید پیش از نصب بر اساس نقشه دستگاه و نیاز ساختمان انتخاب گردد.

رابط کاربری گرافیکی

PRO-1096 به منوی گرافیکی یا GUI مجهز شده است. این رابط امکان مشاهده تصاویر و فیلم‌ها، تنظیم تاریخ و ساعت، تغییر ملودی، مدیریت حافظه و تنظیم کیفیت تصویر را فراهم می‌کند.

منوی دستگاه از زبان‌های فارسی و انگلیسی پشتیبانی می‌کند. وجود منوی فارسی باعث می‌شود استفاده از تنظیمات و بازبینی فایل‌های ذخیره‌شده برای کاربران آسان‌تر باشد.

تنظیم رنگ، روشنایی و درخشندگی

کاربر می‌تواند رنگ، روشنایی و درخشندگی نمایشگر را متناسب با شرایط نور محیط تنظیم کند. این تنظیمات برای دستیابی به تصویر متعادل مفید هستند؛ اما نمی‌توانند مشکلات ناشی از دوربین معیوب یا کابل‌کشی نامناسب را برطرف کنند.

تقویم و تنظیم تاریخ و ساعت

مانیتور 1096 قابلیت تنظیم تاریخ و ساعت را دارد و از تقویم شمسی و میلادی پشتیبانی می‌کند. تنظیم صحیح زمان اهمیت زیادی دارد؛ زیرا تصاویر و فیلم‌های مراجعه‌کنندگان بر اساس تاریخ و ساعت ثبت می‌شوند.

۱۰ ملودی زنگ قابل انتخاب

این دستگاه دارای ۱۰ ملودی زنگ است. کاربر می‌تواند صدای موردنظر را از طریق منوی مانیتور انتخاب کرده و زنگ آیفون را از صدای تلفن یا سایر تجهیزات داخل واحد متمایز کند.

وضعیت ارتباط داخلی

برای مدل 1096 قابلیت ارتباط داخلی یا اینترکام میان واحدها در مشخصات معتبر این محصول ذکر نشده است. بنابراین این مدل برای تماس داخلی گسترده میان واحدها طراحی نشده و مکالمه اصلی آن میان مانیتور و پنل ورودی انجام می‌شود.

ساختار برد الکترونیکی

بردهای الکترونیکی دستگاه با فناوری SMT و قطعات پکیج 0603 مونتاژ شده‌اند. همچنین نوع فیبر مدار چاپی KB6160 اعلام شده است. این روش مونتاژ به کاهش ابعاد مدار و یکنواختی تولید کمک می‌کند.

اقلام داخل بسته‌بندی

• مانیتور تصویری الکتروپیک مدل PRO-1096
• گوشی صوتی و سیم رابط آن
• پایه نگه‌دارنده دیواری
• پیچ‌ها و متعلقات نصب پایه
• کانکتورهای اتصال
• وارنیش‌های حرارتی
• دفترچه راهنما
• کارت ضمانت الکتروپیک

پنل، منبع تغذیه، قفل دربازکن، کارت حافظه، دوربین جانبی و تجهیزات فراخوان آسانسور یا پارکینگ جزو مانیتور تکی نیستند؛ مگر محصول به‌صورت پکیج کامل عرضه شود.

تفاوت PRO-1096 با ECO-1096

نسخه PRO امکانات ذخیره‌سازی و توسعه بیشتری نسبت به نسخه اقتصادی دارد. مهم‌ترین تفاوت این دو نسخه به حافظه، ضبط تصویر و تعداد ورودی‌های قابل استفاده مربوط می‌شود.

• PRO-1096: حافظه‌دار، دارای کارت حافظه، ثبت عکس و فیلم، دو پنل و ورودی دوربین آنالوگ
• ECO-1096: نسخه اقتصادی برای امکانات پایه و بدون قابلیت‌های کامل ذخیره‌سازی نسخه PRO

اگر ثبت مراجعه‌کنندگان، ورودی دوم یا دوربین جانبی موردنیاز نیست، نسخه ECO می‌تواند اقتصادی‌تر باشد. برای پروژه‌های مجهزتر، نسخه PRO انتخاب کامل‌تری خواهد بود.

نکات مهم پیش از خرید و نصب

• مدل روی جعبه دقیقاً PRO-1096 باشد و با ECO-1096 اشتباه نشود.
• حافظه داخلی، درگاه کارت حافظه و اقلام بسته هنگام تحویل بررسی شوند.
• برای ضبط فیلم، کارت حافظه سازگار تا ظرفیت ۱۶ گیگابایت تهیه شود.
• نوع اتصال دو پنل و دوربین جانبی با نقشه نسخه موجود تطبیق داده شود.
• سلامت و تعداد رشته‌های کابل قدیمی توسط نصاب بررسی گردد.
• دوربین جانبی باید خروجی آنالوگ سازگار داشته باشد.
• فراخوان آسانسور یا کنترل پارکینگ به ماژول و سیم‌کشی جداگانه نیاز دارد.
• نصب و سربندی مطابق نقشه الکتروپیک انجام شود.
• برای حفظ ضمانت از تعمیر یا تغییر مدار توسط افراد غیرمجاز خودداری شود.

جمع‌بندی توضیحات مانیتور PRO-1096

مانیتور تصویری ۴.۳ اینچ الکتروپیک مدل PRO-1096 یک مدل حافظه‌دار و قابل‌توسعه برای ساختمان‌های دارای یک یا دو ورودی است. ثبت عکس و فیلم با صدا، کارت حافظه، دوربین جانبی، فراخوان آسانسور، منوی فارسی و کلیدهای لمسی از مهم‌ترین مزیت‌های آن هستند.

نمایشگر این مدل نسبت به مانیتورهای ۷ اینچی کوچک‌تر است و قابلیت‌های جانبی آن بدون زیرساخت مناسب ساختمان فعال نمی‌شوند. با نصب اصولی و انتخاب تجهیزات سازگار، PRO-1096 گزینه‌ای متعادل میان اندازه، امکانات و هزینه محسوب می‌شود.
