محافظ ولتاژ ریلی 63 آمپر کل ساختمان پارس اروند

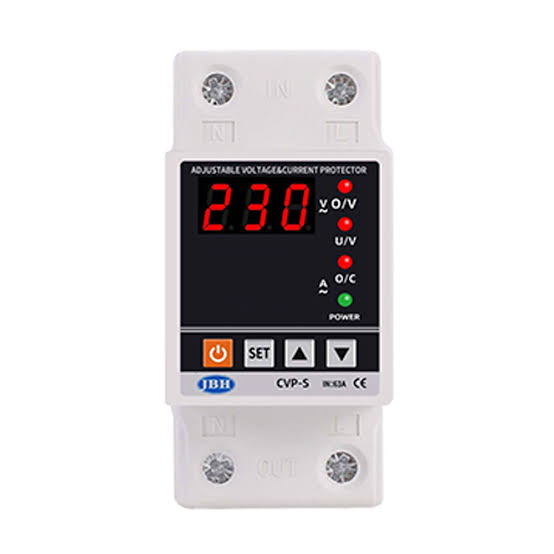

معرفی محافظ ولتاژ و جریان ریلی ۶۳ آمپر پارس اروند

محافظ ولتاژ و جریان ریلی ۶۳ آمپر پارس اروند یک محافظ هوشمند و قابل تنظیم برای نصب در تابلو برق تک‌فاز است. این دستگاه در مسیر برق ورودی واحد مسکونی، دفتر، فروشگاه یا سایر مدارهای تک‌فاز نصب می‌شود و با کنترل مداوم ولتاژ و جریان، از تجهیزات متصل در برابر افت ولتاژ، افزایش ولتاژ و عبور جریان بیش از مقدار تعیین‌شده محافظت می‌کند.

برخلاف محافظ‌های پریزی که تنها یک یا چند وسیله مشخص را پوشش می‌دهند، این مدل روی ریل استاندارد داخل جعبه‌فیوز نصب می‌شود و می‌تواند برق بخش بزرگی از ساختمان یا تمام مدارهای بعد از خود را کنترل کند. به همین دلیل، برای افرادی که می‌خواهند وسایلی مانند یخچال، تلویزیون، پکیج، لباسشویی، ظرفشویی، سیستم روشنایی و تجهیزات الکترونیکی را از یک نقطه مرکزی محافظت کنند، گزینه‌ای کاربردی محسوب می‌شود.

محافظت هم‌زمان در برابر نوسان ولتاژ و اضافه‌جریان

این محصول تنها یک محافظ ولتاژ ساده نیست و امکان کنترل جریان عبوری را نیز در اختیار کاربر قرار می‌دهد. در صورت بالاتررفتن ولتاژ از حد مجاز، کاهش ولتاژ به کمتر از مقدار تعیین‌شده یا عبور جریان بیشتر از میزان تنظیم‌شده، دستگاه برق خروجی را قطع می‌کند.

پس از بازگشت شرایط شبکه به محدوده ایمن، محافظ برای مدت تعیین‌شده منتظر می‌ماند و سپس برق خروجی را دوباره برقرار می‌کند. این تأخیر از وصل فوری برق پس از نوسان یا قطعی جلوگیری کرده و برای وسایلی مانند یخچال، فریزر، کولر گازی و تجهیزات دارای موتور یا کمپرسور اهمیت زیادی دارد.

نمایش هم‌زمان ولتاژ و جریان

نمایشگر دیجیتال دستگاه، امکان مشاهده وضعیت برق ورودی و میزان جریان مصرفی را فراهم می‌کند. کاربر می‌تواند بدون استفاده از تجهیزات اندازه‌گیری جداگانه، ولتاژ شبکه و جریان تقریبی عبوری از مدار را بررسی کند.

نمایش لحظه‌ای جریان برای شناسایی مصرف غیرعادی یا نزدیک‌شدن بار ساختمان به حد تنظیم‌شده مفید است. البته نمایشگر این محافظ جایگزین کنتور دقیق اندازه‌گیری انرژی یا تجهیزات تخصصی آزمایشگاهی نیست و وظیفه اصلی آن کنترل و حفاظت مدار است.

قابلیت تنظیم پارامترهای حفاظتی

یکی از مهم‌ترین مزیت‌های محافظ هوشمند پارس اروند، امکان برنامه‌ریزی پارامترهای مربوط به ولتاژ، جریان و زمان است. مقادیر اولیه از سوی کارخانه روی دستگاه تنظیم شده‌اند، اما برق‌کار می‌تواند متناسب با نوع مصرف، شرایط شبکه و تجهیزات موجود، حدود حفاظتی را تغییر دهد.

• تنظیم حد بالای مجاز ولتاژ برای قطع مدار
• تنظیم حد پایین مجاز ولتاژ
• تعیین حداکثر جریان عبوری مجاز
• تنظیم مدت تأخیر در وصل مجدد برق
• تنظیم زمان عملکرد در شرایط غیرعادی
• مدیریت پارامترهای حفاظتی و بازگرداندن تنظیمات در صورت نیاز

تنظیم حدود حفاظتی باید با توجه به مشخصات سیم‌کشی، ظرفیت کنتور، فیوز اصلی، نوع مصرف‌کننده‌ها و توصیه‌های سازنده انجام شود. انتخاب مقادیر بسیار محدود ممکن است موجب قطع‌های غیرضروری شود و انتخاب محدوده بیش‌ازحد باز نیز سطح حفاظت را کاهش می‌دهد.

مناسب برای برق تک‌فاز ساختمان

این مدل برای مدارهای برق شهری تک‌فاز طراحی شده و معمولاً در تابلو برق ورودی واحد مسکونی، ویلا، دفتر کار، فروشگاه یا کارگاه سبک نصب می‌شود. دستگاه پس از نصب، ولتاژ و جریان تمام مدارهایی را که از خروجی آن تغذیه می‌شوند، کنترل می‌کند.

برای ساختمان‌های سه‌فاز، تابلوهای صنعتی سنگین یا مدارهایی که هر فاز به‌صورت جداگانه تغذیه می‌شود، باید از محافظ متناسب با ساختار شبکه استفاده شود. این مدل را نباید بدون بررسی فنی به‌عنوان محافظ کامل یک شبکه سه‌فاز به کار برد.

ظرفیت اسمی ۶۳ آمپر و نکته مهم درباره نوع بار

حداکثر جریان اعلام‌شده برای این محافظ در بارهای مقاومتی یا اهمی، ۶۳ آمپر است. بااین‌حال، ظرفیت قابل‌استفاده دستگاه در بارهای القایی مانند موتور، پمپ، کمپرسور و برخی کولرهای گازی کمتر خواهد بود و برای بارهای القایی حدود ۲۵ آمپر اعلام شده است.

بنابراین عدد ۶۳ آمپر نباید به این معنا در نظر گرفته شود که دستگاه می‌تواند هر نوع بار ۶۳ آمپری را مستقیماً قطع و وصل کند. در ساختمان‌هایی با موتورهای پرقدرت، کولرهای گازی متعدد، پمپ‌های بزرگ یا جریان راه‌اندازی بالا، لازم است ظرفیت واقعی بار توسط برق‌کار محاسبه شود و در صورت نیاز از کنتاکتور، محافظ موتور یا تجهیزات قدرت مناسب استفاده گردد.

نصب ریلی و اشغال فضای کم در تابلو برق

طراحی ریلی محصول باعث می‌شود بتوان آن را روی ریل استاندارد ۳۵ میلی‌متری داخل جعبه‌فیوز نصب کرد. نصب در تابلو برق، علاوه بر ایجاد ظاهر مرتب‌تر، دستگاه را از دسترسی کودکان، ضربه و جابه‌جایی ناخواسته دور نگه می‌دارد.

محل نصب باید خشک، دارای تهویه مناسب و دور از تابش مستقیم آفتاب، رطوبت، گردوغبار زیاد و منابع حرارتی باشد. با توجه به درجه حفاظت معمول این گروه از تجهیزات، نصب در فضای باز یا محیط مرطوب بدون تابلو و پوشش مناسب توصیه نمی‌شود.

عملکرد دستگاه پس از بروز نوسان برق

هنگامی که ولتاژ یا جریان از محدوده تنظیم‌شده خارج شود، محافظ فرمان قطع خروجی را صادر می‌کند. پس از طبیعی‌شدن وضعیت برق، دستگاه بلافاصله مدار را وصل نمی‌کند و ابتدا زمان تأخیر انتخاب‌شده را سپری می‌کند. درصورتی‌که شرایط برق در این مدت پایدار باقی بماند، خروجی مجدداً وصل خواهد شد.

این فرایند کاملاً خودکار است و در استفاده روزمره نیازی به قطع و وصل دستی دستگاه وجود ندارد. بااین‌حال، تکرار مداوم قطع محافظ می‌تواند نشانه نوسان شدید شبکه، اضافه‌بار، اتصالات نامناسب یا تنظیم نادرست پارامترها باشد و باید توسط فرد متخصص بررسی شود.

تفاوت محافظ کل ساختمان با محافظ‌های پریزی

مهم‌ترین تفاوت این محصول با محافظ‌های چندراهی و پریزی، محل نصب و محدوده تحت پوشش آن است. محافظ‌های پریزی فقط وسایل متصل به همان خروجی را پوشش می‌دهند، اما محافظ ریلی در مسیر اصلی برق قرار گرفته و همه مصرف‌کننده‌های پس از خود را کنترل می‌کند.

با وجود نصب محافظ مرکزی، استفاده از محافظ اختصاصی برای برخی تجهیزات بسیار حساس یا گران‌قیمت همچنان می‌تواند مفید باشد؛ به‌خصوص اگر آن وسیله به زمان تأخیر متفاوت، فیلتر نویز، حفاظت تخصصی یا شرایط عملکرد خاصی نیاز داشته باشد.

نکات مهم نصب و سیم‌کشی

• نصب دستگاه باید توسط برق‌کار ماهر و پس از قطع کامل برق انجام شود.
• فاز و نول ورودی و خروجی باید دقیقاً مطابق نقشه درج‌شده روی محصول متصل شوند.
• سطح مقطع سیم‌ها باید با جریان مدار و فیوز اصلی هماهنگ باشد.
• برای اتصال مطمئن سیم‌های افشان به ترمینال‌ها، استفاده از وایرشو توصیه می‌شود.
• پیچ ترمینال‌ها باید با گشتاور مناسب محکم شوند تا از داغ‌شدن محل اتصال جلوگیری شود.
• ظرفیت فیوز اصلی و سیم‌کشی نباید صرفاً به دلیل استفاده از محافظ ۶۳ آمپر افزایش داده شود.
• پس از نصب، عملکرد قطع، وصل و تأخیر دستگاه توسط نصاب آزمایش شود.

محافظ ولتاژ جایگزین چه تجهیزاتی نیست؟

محافظ ولتاژ و جریان پارس اروند یک وسیله حفاظتی تکمیلی است و نباید جایگزین کلید مینیاتوری مناسب، کلید محافظ جان، سیستم ارت یا برق‌گیر و سرج ارستر در نظر گرفته شود. هر یک از این تجهیزات وظیفه متفاوتی دارند و برای ایجاد حفاظت کامل‌تر باید متناسب با طراحی تابلو برق در کنار یکدیگر استفاده شوند.

این دستگاه عمدتاً افت و افزایش پایدار ولتاژ و اضافه‌جریان تنظیم‌شده را تشخیص می‌دهد. حفاظت تخصصی در برابر پالس‌های بسیار سریع ناشی از صاعقه یا کلیدزنی شبکه، به نصب سرج ارستر مناسب نیاز دارد.

کاربردهای محافظ ۶۳ آمپر پارس اروند

• تابلو برق واحدهای مسکونی تک‌فاز
• ویلاها و ساختمان‌های دارای تجهیزات متعدد برقی
• دفاتر اداری و واحدهای تجاری
• فروشگاه‌ها و کارگاه‌های سبک تک‌فاز
• حفاظت مرکزی از یخچال، فریزر، پکیج و لوازم خانگی
• کنترل جریان مصرفی مدارهای اصلی
• مناطقی با افت یا افزایش مکرر ولتاژ شبکه

جمع‌بندی توضیحات محافظ پارس اروند

محافظ ولتاژ و جریان ریلی ۶۳ آمپر پارس اروند، راهکاری متمرکز و قابل تنظیم برای حفاظت برق تک‌فاز ساختمان است. کنترل هم‌زمان ولتاژ و جریان، نمایش اطلاعات روی صفحه دیجیتال، امکان تنظیم محدوده‌های حفاظتی، تأخیر در وصل مجدد و نصب مرتب داخل تابلو برق، مهم‌ترین ویژگی‌های این محصول هستند.

برای بهره‌برداری ایمن، باید ظرفیت واقعی مصرف، نوع بارهای مقاومتی و موتوری، سطح مقطع کابل و تجهیزات حفاظتی تابلو پیش از نصب بررسی شوند. نصب تخصصی و تنظیم صحیح دستگاه، تأثیر مستقیمی بر عملکرد پایدار و سطح حفاظت آن خواهد داشت.
