برد شرکتی پنل تصویری 1086 الکتروپیک

معرفی برد شرکتی پنل تصویری 1086 الکتروپیک

برد شرکتی پنل تصویری 1086 الکتروپیک یکی از قطعات اصلی و تخصصی داخل صفحه دم‌دری تصویری مدل 1086 است که وظیفه برقراری ارتباط میان بخش‌های مختلف پنل و مانیتورهای داخل ساختمان را بر عهده دارد. این برد در انتقال سیگنال‌های صدا، زنگ، فرمان بازکردن درب و ارتباط میان مدارهای داخلی پنل نقش مهمی دارد.

خرابی برد پنل می‌تواند باعث بروز مشکلاتی مانند قطع یا ضعیف‌شدن صدا، زنگ نخوردن واحدها، عمل‌نکردن فرمان دربازکن، ایجاد نویز، قطع ارتباط پنل با مانیتورها یا کارکرد ناپایدار سیستم شود. درصورتی‌که تعمیر برد قبلی از نظر فنی یا اقتصادی مناسب نباشد، تعویض آن با برد شرکتی سازگار می‌تواند عملکرد پنل را بازیابی کند.

برد پنل 1086 چه وظیفه‌ای دارد؟

برد داخلی یکی از بخش‌های مرکزی پنل 1086 محسوب می‌شود و مسیرهای ارتباطی میان دوربین، مدار صوت، کلیدهای زنگ، قفل برقی و سیم‌کشی ساختمان را مدیریت می‌کند. این قطعه سیگنال‌های موردنیاز برای مکالمه دوطرفه، فراخوان واحد و صدور فرمان بازکردن قفل را میان پنل و مانیتور منتقل می‌کند.

تصویر پنل معمولاً توسط ماژول دوربین تولید می‌شود و از طریق مدار و ترمینال‌های پنل به مانیتور انتقال پیدا می‌کند. بنابراین وجود مشکل در تصویر همیشه به معنی خرابی برد اصلی نیست و ممکن است دوربین، کابل تصویر، اتصالات یا مانیتور داخل واحد دچار ایراد شده باشد.

مناسب برای تعمیر پنل تصویری مدل 1086

این برد به‌طور اختصاصی برای تعمیر و بازسازی پنل‌های تصویری الکتروپیک مدل 1086 عرضه می‌شود. طراحی مدار، محل کانکتورها، ترمینال‌ها و نحوه اتصال آن باید با نسخه نصب‌شده داخل پنل مطابقت داشته باشد.

پنل 1086 طی سال‌های مختلف در نسخه‌های معمولی، کارت‌خوان RFID و Wi-Fi عرضه شده است. همچنین ممکن است در طول دوره تولید، چینش بعضی قطعات یا سوکت‌های داخلی تغییر کرده باشد. به همین دلیل، پیش از خرید باید مدل پنل، نسخه برد، محل کانکتورها و شکل ظاهری برد قدیمی با محصول جدید مقایسه شود.

تفاوت برد شرکتی با نمونه‌های متفرقه

اصطلاح «برد شرکتی» معمولاً برای قطعه‌ای به کار می‌رود که به‌عنوان قطعه اصلی یا مورد تأیید شرکت سازنده عرضه شده باشد. مهم‌ترین مزیت چنین قطعه‌ای، هماهنگی بیشتر طراحی مدار، کانکتورها و مشخصات الکترونیکی آن با پنل 1086 است.

استفاده از قطعه سازگار می‌تواند احتمال بروز مشکلاتی مانند نویز صدا، ضعف مکالمه، گرم‌شدن غیرعادی مدار، اختلال در فرمان قفل یا ناسازگاری کانکتورها را کاهش دهد. بااین‌حال، تنها نوشته‌شدن عبارت «شرکتی» در عنوان فروشگاه برای اثبات اصالت کافی نیست و اصالت کالا باید از طریق بسته‌بندی، شناسه قطعه، فاکتور فروش و اعتبار تأمین‌کننده بررسی شود.

فناوری ساخت SMT

شرکت الکتروپیک در معرفی پنل 1086 به استفاده از فناوری SMT در ساخت بردهای الکترونیکی این محصول اشاره کرده است. در این روش، قطعات الکترونیکی با ابعاد کوچک به‌صورت سطحی روی مدار چاپی نصب می‌شوند. این فناوری امکان تولید بردی منظم‌تر، فشرده‌تر و مناسب برای مونتاژ صنعتی را فراهم می‌کند.

وجود قطعات SMT به این معنی است که تعمیر برد باید با ابزار تخصصی، هیتر، هویه مناسب و تجهیزات عیب‌یابی انجام شود. حرارت‌دادن غیراصولی یا تعویض قطعات بدون تشخیص دقیق می‌تواند مسیرهای ظریف مدار را آسیب‌پذیر کند.

نقش برد در انتقال صدا

یکی از مهم‌ترین وظایف برد پنل 1086، برقراری ارتباط صوتی میان مراجعه‌کننده و مانیتور داخل واحد است. مدار برد با بلندگو و میکروفن پنل ارتباط دارد و سیگنال رفت‌وبرگشت صدا را در مسیر سیم‌کشی سیستم هدایت می‌کند.

پنل 1086 امکان تنظیم سطح صدا از پشت محصول را دارد. این تنظیم باید به‌اندازه انجام شود؛ زیرا افزایش بیش‌ازحد صدا ممکن است باعث سوت کشیدن، فیدبک یا اعوجاج مکالمه شود. کاهش بیش‌ازحد نیز صدای مراجعه‌کننده یا صدای داخل واحد را ضعیف خواهد کرد.

ارتباط برد با کلیدهای زنگ

در پنل 1086 از کلیدهای مکانیکی برای فراخوان واحدها استفاده می‌شود. با فشردن هر شستی، فرمان زنگ از طریق مدار پنل و سیم مربوط به همان واحد به مانیتور منتقل می‌شود.

زنگ نخوردن یک واحد لزوماً به خرابی برد اصلی مربوط نیست. خرابی شستی، قطعی سیم B، ایراد سوئیچر، اتصالات نامناسب یا مشکل مانیتور نیز می‌توانند چنین علامتی ایجاد کنند. اگر تمام واحدها هم‌زمان دچار مشکل شده باشند، احتمال ایراد در برد اصلی، تغذیه یا سیم مشترک بیشتر خواهد بود.

نقش برد در فرمان بازکردن قفل

فرمان بازکردن درب پس از فشردن کلید دربازکن روی مانیتور، از مسیر سیم‌کشی به پنل و مدار فرمان قفل منتقل می‌شود. برد پنل در هدایت این فرمان و برقراری ارتباط با مدار قفل نقش دارد.

عمل‌نکردن قفل می‌تواند علاوه بر برد پنل، به منبع تغذیه، سیم‌کشی، رله، قفل زنجیری، تنظیم مکانیکی درب یا افت ولتاژ مربوط باشد. بنابراین تعویض برد بدون تست سایر اجزا ممکن است مشکل را برطرف نکند.

عملکرد ترمینال‌های سیستم تصویری الکتروپیک

بر اساس راهنمای رسمی الکتروپیک، ترمینال‌های متداول محصولات تصویری این شرکت عملکردهای زیر را دارند:

• ترمینال 1: مسیر انتقال تصویر
• ترمینال 2: خط مثبت تغذیه
• ترمینال 3: خط منفی یا زمین مدار
• ترمینال 4: مسیر رفت‌وبرگشت صدا و فرمان قفل
• ترمینال B: مسیر زنگ واحد

این اطلاعات برای شناخت مدار مفید است، اما سیم‌بندی برد باید دقیقاً بر اساس نقشه همان نسخه از پنل انجام شود. اتصال اشتباه مثبت و منفی یا قراردادن سیم‌ها در ترمینال نامناسب می‌تواند به برد، دوربین یا مانیتورهای ساختمان آسیب وارد کند.

برد خالی یا بردباکس کامل

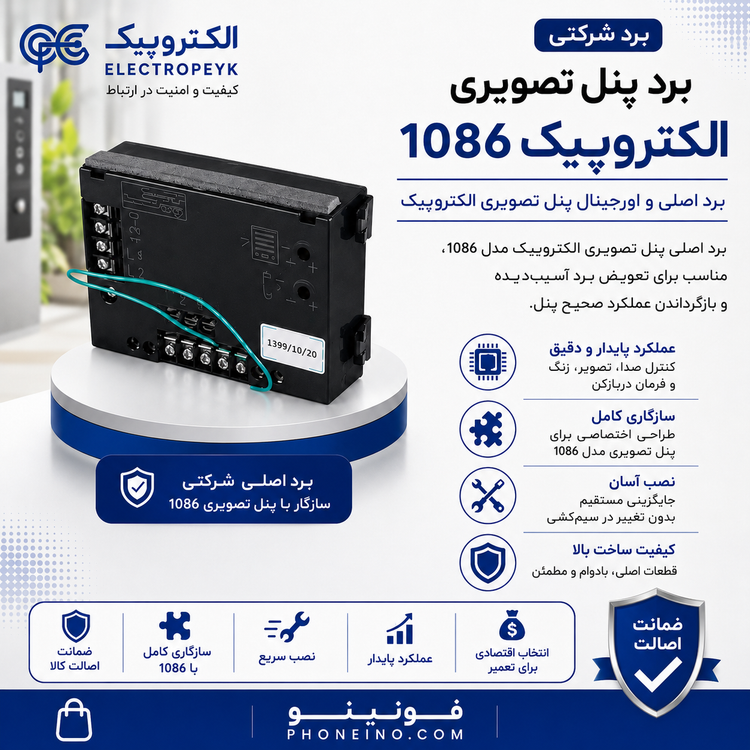

برد پنل 1086 ممکن است در بازار به دو شکل عرضه شود. نوع اول تنها شامل مدار چاپی و قطعات نصب‌شده روی آن است. نوع دوم به‌صورت بردباکس کامل عرضه می‌شود و ممکن است بلندگو، میکروفن، محفظه پلاستیکی یا سیم‌های رابط را نیز همراه داشته باشد.

پیش از ثبت سفارش باید تصاویر کالا و اقلام همراه بررسی شوند. دوربین، شستی‌های زنگ، ماژول RFID یا Wi-Fi، قاب آلومینیومی، منبع تغذیه و قفل برقی معمولاً اجزای مستقلی هستند و نباید بدون ذکر صریح فروشنده، همراه برد در نظر گرفته شوند.

سازگاری با پنل‌های معمولی، RFID و Wi-Fi

ساختار اصلی پنل 1086 در نسخه‌های مختلف شباهت‌هایی دارد، اما ماژول کارت‌خوان RFID و ماژول Wi-Fi مدار و تغذیه جداگانه خود را دارند. تعویض برد اصلی پنل الزاماً به معنی تعویض یا تعمیر ماژول کارت‌خوان و Wi-Fi نیست.

برای استفاده در نسخه‌های RFID یا Wi-Fi باید مطمئن شد برد جدید از نظر نسخه، کانکتورها و نحوه اتصال با تجهیزات موجود سازگار است. تطبیق صرف نام 1086 بدون بررسی ورژن برد برای خرید قطعه تخصصی کافی نیست.

نشانه‌های احتمالی خرابی برد پنل

• قطع کامل یا متناوب صدای رفت‌وبرگشت
• ضعیف‌شدن شدید صدای بلندگو یا میکروفن
• ایجاد نویز، خش‌خش یا سوت در مکالمه
• زنگ نخوردن چند یا تمام واحدها
• عمل‌نکردن فرمان بازکردن درب با وجود سلامت قفل و تغذیه
• قطع و وصل‌شدن عملکرد پنل با تغییر دما یا تکان‌خوردن اتصالات
• وجود آثار سوختگی، سولفاته‌شدن یا نفوذ رطوبت روی برد
• گرم‌شدن غیرعادی قطعات یا انتشار بوی سوختگی

هرکدام از این علائم ممکن است علت دیگری نیز داشته باشند. برای مثال، قطع تصویر می‌تواند از دوربین یا سیم شماره 1، ضعف صدا از میکروفن یا بلندگو و عمل‌نکردن قفل از منبع تغذیه یا خود قفل باشد. تشخیص نهایی باید با تست تخصصی انجام شود.

چه زمانی برد تعویض شود؟

اگر بخش محدودی از برد مانند یک خازن، ترانزیستور، پتانسیومتر یا مسیر مدار آسیب دیده باشد، ممکن است تعمیر برد مقرون‌به‌صرفه باشد. اما در صورت سوختگی گسترده، نفوذ شدید آب، خوردگی چندلایه، دست‌کاری غیراصولی یا خرابی چند بخش هم‌زمان، تعویض کامل برد معمولاً نتیجه مطمئن‌تری خواهد داشت.

تصمیم میان تعمیر و تعویض باید پس از مقایسه هزینه تعمیر، قیمت برد جدید، وضعیت سایر قطعات پنل و مدت ضمانت قطعه انجام شود.

نکات مهم پیش از خرید

• مدل پنل حتماً 1086 الکتروپیک باشد.
• شماره یا نسخه برد قدیمی با برد جدید مقایسه شود.
• محل سوکت‌ها، ترمینال‌ها و پتانسیومترها بررسی گردد.
• مشخص شود محصول برد خالی است یا بردباکس کامل.
• وجود بلندگو، میکروفن و سیم‌های رابط از فروشنده استعلام شود.
• نسخه معمولی، RFID یا Wi-Fi پنل مشخص گردد.
• شرایط ضمانت قطعه و سلامت فیزیکی هنگام تحویل بررسی شود.
• قبل از تعویض، دوربین، تغذیه، کابل، قفل و مانیتور تست شوند.

اصول نصب و تعویض برد

تعویض برد پنل 1086 یک کار تخصصی است و باید توسط تعمیرکار آیفون تصویری انجام شود. پیش از بازکردن پنل، برق سیستم و منبع تغذیه قفل باید قطع شود. سپس از سیم‌بندی و محل سوکت‌ها عکس گرفته شود تا اتصال مجدد بدون اشتباه انجام گیرد.

برد جدید باید بدون فشار، خم‌شدگی یا تماس ناخواسته با بدنه فلزی نصب شود. سیم‌های لخت، اتصالات شل و پیچ‌های بیش‌ازحد سفت می‌توانند باعث اتصال کوتاه یا آسیب به مدار شوند. پس از نصب نیز صدا، تصویر، زنگ تمام واحدها و فرمان قفل باید جداگانه آزمایش شوند.

محافظت در برابر رطوبت و نوسان برق

اگر برد قبلی بر اثر نفوذ آب یا رطوبت آسیب دیده است، تنها تعویض برد کافی نیست. درزهای پنل، محل ورود کابل و وضعیت سایبان باید بررسی شوند تا رطوبت دوباره وارد مجموعه نشود.

استفاده از منبع تغذیه سالم، رعایت قطب مثبت و منفی، عایق‌کاری اتصالات و جلوگیری از ورود ولتاژ نامناسب، در افزایش طول عمر برد مؤثر است. پنل بهتر است زیر سردر یا باران‌گیر نصب شود و در معرض شست‌وشوی مستقیم قرار نگیرد.

ضمانت برد شرکتی پنل 1086

شرایط ضمانت قطعات یدکی ممکن است با ضمانت کامل پنل تصویری متفاوت باشد. مدت و نوع ضمانت این برد باید بر اساس فاکتور فروش، بسته‌بندی و شرایط تأمین‌کننده بررسی شود. نصب اشتباه، اتصال ولتاژ نامناسب، نفوذ آب و دست‌کاری مدار معمولاً می‌توانند باعث خارج‌شدن قطعه از شرایط ضمانت شوند.

جمع‌بندی توضیحات برد پنل 1086

برد شرکتی پنل تصویری 1086 الکتروپیک یک قطعه جایگزین تخصصی برای تعمیر مدار داخلی پنل 1086 است. هماهنگی بهتر با ساختار اصلی پنل، نقش مهم در انتقال صدا، زنگ و فرمان قفل و امکان بازیابی پنل آسیب‌دیده، مهم‌ترین دلایل انتخاب این قطعه هستند. بررسی ورژن برد، تشخیص دقیق خرابی و نصب توسط تعمیرکار مجرب، سه شرط اصلی برای خرید و استفاده موفق از محصول محسوب می‌شوند.
