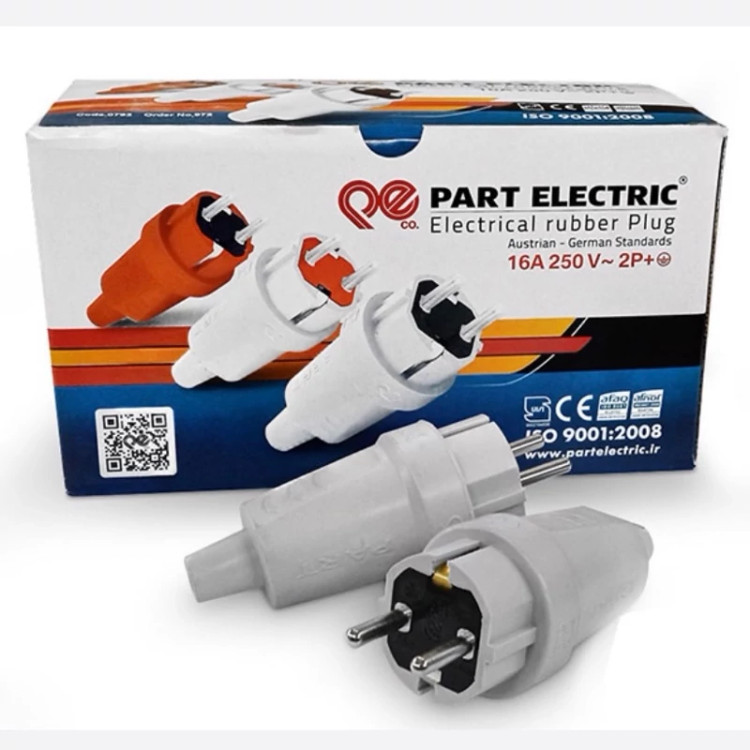

دوشاخه ارتدار پارت الکتریک مدل صنعتی

معرفی دوشاخه ارت‌دار پارت الکتریک مدل صنعتی

دوشاخه ارت‌دار پارت الکتریک مدل صنعتی یکی از تجهیزات کاربردی برای ساخت سیم سیار، کابل رابط و تأمین برق دستگاه‌های تک‌فاز است. این محصول که با عنوان دوشاخه نری صنعتی پارت الکتریک کد ۹۷۲ نیز شناخته می‌شود، در ابتدای کابل برق نصب شده و جریان برق را از پریز ساختمان به سیم رابط یا دستگاه منتقل می‌کند.

وجود اتصال ارت، ظرفیت نامی ۱۶ آمپر، بدنه مقاوم و امکان تعویض کابل، این دوشاخه را برای مصارف خانگی، ساختمانی، کارگاهی و نیمه‌صنعتی مناسب کرده است. محصول بدون کابل عرضه می‌شود و کاربر می‌تواند متناسب با طول مسیر، جریان مصرفی و شرایط استفاده، کابل استاندارد و مناسب را روی آن نصب کند.

مناسب ساخت سیم سیار و کابل رابط

دوشاخه صنعتی پارت الکتریک در ابتدای کابل رابط قرار می‌گیرد و وظیفه دریافت برق از پریز مبدأ را برعهده دارد. در انتهای دیگر کابل می‌توان از پریز مادگی ارت‌دار، سه‌راهی یا چندراهی صنعتی متناسب استفاده کرد.

قابلیت باز شدن بدنه، امکان اتصال کابل با طول و سطح مقطع دلخواه را فراهم می‌کند. این ویژگی برای برق‌کاران، نصابان و تکنسین‌هایی که براساس نیاز هر پروژه سیم سیار می‌سازند، اهمیت زیادی دارد. همچنین در صورت خرابی کابل یا فرسودگی اتصالات، امکان باز کردن دوشاخه و تعمیر مجموعه وجود دارد.

اتصال ارت برای افزایش ایمنی

یکی از مهم‌ترین ویژگی‌های این دوشاخه، برخورداری از اتصال ارت است. در صورت استفاده از کابل سه‌رشته و اتصال صحیح سیم زمین، جریان نشتی احتمالی وسایل دارای بدنه فلزی می‌تواند از مسیر ارت به زمین منتقل شود.

وجود ارت می‌تواند خطر برق‌گرفتگی ناشی از اتصال بدنه را کاهش دهد؛ اما عملکرد صحیح آن به سالم بودن سیستم ارت ساختمان، پریز مبدأ، کابل و اتصالات داخلی دوشاخه وابسته است. استفاده از کابل دورشته یا متصل نکردن سیم ارت، عملاً قابلیت حفاظتی این بخش را غیرفعال می‌کند.

جریان نامی ۱۶ آمپر

دوشاخه ارت‌دار صنعتی پارت الکتریک برای جریان نامی حداکثر ۱۶ آمپر و برق تک‌فاز ۲۲۰ تا ۲۵۰ ولت طراحی شده است. این ظرفیت برای بسیاری از وسایل برقی، ابزارهای کارگاهی و تجهیزات ساختمانی مناسب خواهد بود؛ مشروط بر اینکه کابل، پریز، مادگی و سایر اجزای مسیر برق نیز ظرفیت لازم را داشته باشند.

عدد ۱۶ آمپر ظرفیت نامی دوشاخه است و نباید آن را مجوز اتصال بدون محدودیت وسایل پرمصرف دانست. توان واقعی قابل انتقال به سطح مقطع و طول کابل، کیفیت اتصالات، وضعیت پریز دیوار، دمای محیط و مدت‌زمان استفاده بستگی دارد.

بدنه مقاوم و قابل تعمیر

بدنه دوشاخه صنعتی پارت الکتریک از مواد پلیمری عایق و مقاوم ساخته شده است. طراحی این بدنه برای استفاده مداوم، جابه‌جایی و فشارهای متعارف سیم‌های سیار مناسب بوده و از اتصالات داخلی در برابر تماس مستقیم محافظت می‌کند.

قابلیت باز شدن بدنه باعث می‌شود بتوان کابل را به‌صورت اصولی نصب کرد یا در صورت آسیب‌دیدگی سیم، کابل قبلی را تعویض نمود. البته هر بار پس از باز کردن محصول باید از سالم بودن پیچ‌ها، ترمینال‌ها و عایق‌بندی داخلی اطمینان حاصل شود.

شاخه‌های مناسب برای اتصال به پریز ارت‌دار

این دوشاخه دارای دو شاخه اصلی برای انتقال فاز و نول و اتصالات جانبی ارت است. براساس مشخصات درج‌شده در صفحه محصول فونینو، جنس شاخه‌ها آلومینیومی است. برای جلوگیری از داغ شدن محل اتصال، شاخه‌ها باید کاملاً داخل پریز قرار بگیرند و پریز مبدأ نیز نباید شل، فرسوده یا تغییر شکل داده باشد.

اتصال ناقص دوشاخه به پریز باعث ایجاد مقاومت الکتریکی و افزایش حرارت می‌شود. اگر هنگام استفاده، بدنه دوشاخه یا پریز بیش از حد گرم شد، باید برق را قطع کرده و کابل، اتصالات و میزان مصرف دستگاه بررسی شود.

امکان انتخاب کابل متناسب با نیاز

این مدل به‌صورت بدون کابل عرضه می‌شود و می‌توان آن را روی کابل سه‌رشته با طول و سطح مقطع مناسب نصب کرد. برای انتخاب کابل باید جریان مصرفی وسیله، طول مسیر، افت ولتاژ و شرایط محیطی در نظر گرفته شود.

برای تجهیزات پرمصرف یا کابل‌های بلند، استفاده از سیم با سطح مقطع پایین می‌تواند باعث افت ولتاژ و افزایش حرارت شود. بنابراین انتخاب کابل تنها براساس ظاهر یا قیمت آن صحیح نیست و باید ظرفیت جریان سیم با وسیله متصل هماهنگ باشد.

کاربردهای دوشاخه صنعتی پارت الکتریک

• ساخت سیم سیار و کابل رابط ارت‌دار
• نصب در ابتدای کابل سه‌راهی و چندراهی صنعتی
• تعویض دوشاخه شکسته یا فرسوده وسایل برقی
• استفاده برای ابزارهای برقی سازگار مانند دریل و فرز
• کاربرد در پروژه‌های ساختمانی و تعمیراتی
• استفاده در کارگاه، فروشگاه، انبار و محیط‌های نیمه‌صنعتی
• تأمین برق تجهیزات تک‌فاز دارای اتصال ارت
• ساخت کابل رابط با طول و سطح مقطع سفارشی

نحوه نصب دوشاخه ارت‌دار صنعتی

برای نصب این دوشاخه ابتدا باید کابل سه‌رشته متناسب با جریان مصرفی انتخاب شود. پس از باز کردن بدنه، روکش خارجی کابل به‌اندازه لازم برداشته شده و رشته‌های فاز، نول و ارت به ترمینال‌های مشخص‌شده متصل می‌شوند.

رشته ارت که معمولاً دارای روکش سبز و زرد است، باید به ترمینال دارای علامت زمین متصل شود. بهتر است برای کابل افشان از سرسیم مناسب استفاده شود تا رشته‌های مسی پراکنده نشده و اتصال محکم‌تری داخل ترمینال ایجاد شود.

پس از بستن پیچ ترمینال‌ها، مهار انتهای کابل باید محکم شود تا هنگام کشیده شدن سیم، فشار مستقیم به محل اتصال رشته‌ها وارد نشود. در پایان نیز بدنه دوشاخه باید کاملاً بسته شود و هیچ قسمت لختی از سیم در دسترس باقی نماند.

نکات مهم هنگام نصب و استفاده

• سیم‌کشی دوشاخه باید در حالت قطع کامل برق انجام شود.
• برای فعال بودن ارت حتماً از کابل سه‌رشته استفاده شود.
• سطح مقطع کابل با جریان مصرفی دستگاه هماهنگ باشد.
• پیچ ترمینال‌ها باید محکم باشند، اما بیش از حد سفت نشوند.
• هیچ رشته سیمی نباید خارج از ترمینال یا زیر بدنه باقی بماند.
• مهار کابل باید از انتقال کشش به اتصالات داخلی جلوگیری کند.
• دوشاخه باید به‌طور کامل و بدون لقی داخل پریز قرار بگیرد.
• در صورت مشاهده داغی، تغییر رنگ یا بوی سوختگی، استفاده متوقف شود.

تفاوت دوشاخه صنعتی با محافظ برق

این محصول یک دوشاخه قابل سیم‌کشی است و هیچ مدار الکترونیکی برای کنترل افزایش یا کاهش ولتاژ ندارد. همچنین فاقد فیوز داخلی، کلید قطع‌و‌وصل، چراغ نشانگر و سیستم تأخیر در وصل است.

بنابراین دوشاخه صنعتی پارت الکتریک را نباید با محافظ برق اشتباه گرفت. برای وسایل حساس یا مکان‌هایی که نوسان برق وجود دارد، باید در کنار این دوشاخه از محافظ ولتاژ، محافظ جان و تجهیزات حفاظتی متناسب استفاده شود.

نکات ایمنی

از نصب این محصول روی کابل آسیب‌دیده، کابل دورشته برای تجهیزات ارت‌دار یا سیمی با سطح مقطع نامتناسب خودداری کنید. همچنین نباید برای جدا کردن دوشاخه از پریز، کابل را کشید؛ زیرا این کار می‌تواند باعث شل شدن اتصالات داخلی شود.

این مدل را نباید بدون تأیید درجه حفاظت، ضدآب در نظر گرفت. از استفاده مستقیم در فضای باز، زیر باران یا محیط‌های خیس خودداری کنید. برای شرایط مرطوب باید از سوکت، پریز و اتصالات دارای درجه حفاظت مناسب استفاده شود.

در کابل‌های حلقه‌شده یا قرقره‌ای، هنگام اتصال وسایل پرمصرف باید سیم کاملاً باز شود تا حرارت در میان حلقه‌ها تجمع پیدا نکند. ظرفیت کل مدار نیز همیشه براساس ضعیف‌ترین قطعه مسیر، شامل دوشاخه، پریز، کابل یا مادگی تعیین می‌شود.
