مانیتور تصویری 4.3 اینچ الکتروپیک مدل PRO-803

معرفی مانیتور تصویری ۴.۳ اینچ الکتروپیک مدل PRO-803

مانیتور تصویری الکتروپیک مدل PRO-803 یکی از مدل‌های جدید و مجهز این شرکت برای کنترل ورودی ساختمان‌های مسکونی، اداری و تجاری است. این محصول با نمایشگر رنگی ۴.۳ اینچی، حافظه داخلی، قابلیت نصب کارت حافظه، پشتیبانی از دو پنل ورودی و دو دوربین امنیتی، امکانات بیشتری نسبت به یک آیفون تصویری معمولی در اختیار کاربر قرار می‌دهد.

نسخه PRO مانیتور 803 برای ساختمان‌هایی مناسب است که به قابلیت‌هایی مانند ثبت تصاویر مراجعه‌کنندگان، ضبط فیلم همراه با صدا، ارتباط داخلی، کنترل دو ورودی، مشاهده دوربین‌های جانبی، فراخوان آسانسور یا بازکردن درب پارکینگ نیاز دارند. فعال‌شدن بعضی از این امکانات به تجهیزات جانبی، سیم‌کشی مناسب و نصب تخصصی وابسته است.

صفحه‌نمایش رنگی ۴.۳ اینچی

مانیتور PRO-803 به نمایشگر رنگی LCD-TFT با اندازه ۴.۳ اینچ مجهز شده است. این ابعاد برای مشاهده چهره مراجعه‌کننده و فضای مقابل درب مناسب است و در عین حال بدنه دستگاه فضای زیادی روی دیوار اشغال نمی‌کند.

وضوح تصویر نمایشگر برابر با ۴۸۰×۲۷۲ پیکسل است. این رزولوشن برای یک سیستم دربازکن تصویری آنالوگ، وضوح قابل‌قبولی ایجاد می‌کند. البته کیفیت نهایی تصویر به دوربین پنل، کابل مصرفی، طول مسیر، تعداد اتصالات و اجرای صحیح سیم‌کشی نیز وابسته است.

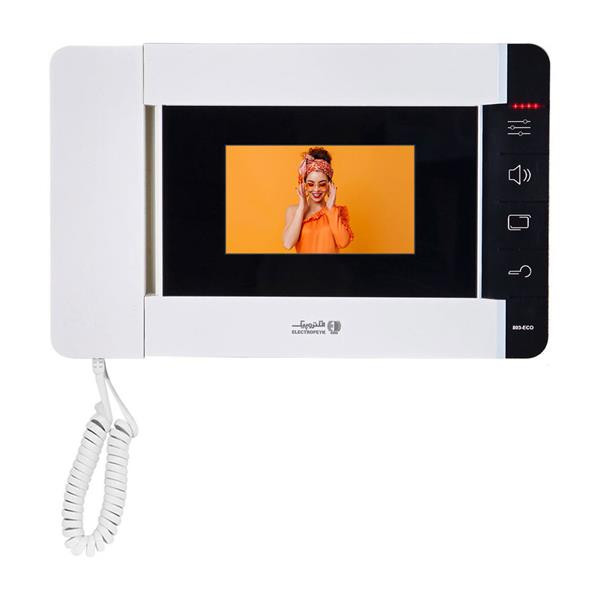

طراحی مدرن با گوشی مگنتی

طراحی مانیتور 803 PRO ترکیبی از یک نمایشگر مرکزی، گوشی صوتی سیم‌دار و کلیدهای کنترلی روی بدنه است. گوشی دستگاه به‌صورت مگنتی روی بدنه قرار می‌گیرد؛ بنابراین برداشتن و قراردادن آن راحت است و ظاهر منظم‌تری نسبت به گوشی‌های متکی به قلاب مکانیکی ایجاد می‌کند.

بدنه محصول از مواد ABS ساخته شده است. این ماده وزن مناسبی دارد و در شرایط استفاده استاندارد، مقاومت قابل‌قبولی در برابر تغییر رنگ و فرسودگی ایجاد می‌کند. محصول در رنگ‌های سفید و مشکی عرضه می‌شود و انتخاب رنگ به موجودی زمان سفارش بستگی دارد.

کلیدهای کنترلی و رابط کاربری

بر اساس جدول مشخصات رسمی الکتروپیک، عملکرد کلیدهای اصلی این مانیتور از نوع لمسی است. با استفاده از کلیدهای روی بدنه می‌توان فرمان‌هایی مانند بازکردن درب، مشاهده تصویر ورودی و فعال‌کردن قابلیت فراخوان آسانسور را اجرا کرد.

باید توجه داشت که خود صفحه‌نمایش لمسی نیست و عبارت «کلید لمسی» تنها به بخش کنترل دستگاه اشاره دارد. تنظیمات و فایل‌های ذخیره‌شده نیز از طریق منوی گرافیکی و کلیدهای کنترلی دستگاه مدیریت می‌شوند.

حافظه داخلی و ثبت تصاویر مراجعه‌کنندگان

PRO-803 به حافظه داخلی مجهز است و می‌تواند تصاویر مراجعه‌کنندگان را ثبت کند. این قابلیت برای زمان‌هایی که کاربر در منزل یا محل کار حضور ندارد مفید است و امکان بررسی برخی تماس‌های ازدست‌رفته را فراهم می‌کند.

ظرفیت حافظه داخلی دستگاه محدود است و بیشتر برای ذخیره تعداد مشخصی عکس در نظر گرفته شده است. تعداد دقیق تصاویر قابل ذخیره ممکن است با توجه به نسخه نرم‌افزاری یا سری تولید متفاوت باشد؛ بنابراین بهتر است مقدار دقیق از روی دفترچه راهنمای کالای موجود بررسی شود.

پشتیبانی از کارت حافظه و ضبط فیلم همراه با صدا

امکان نصب کارت حافظه، یکی از قابلیت‌های مهم نسخه PRO است. با استفاده از کارت حافظه سازگار، فضای ذخیره‌سازی افزایش پیدا می‌کند و علاوه بر عکس، امکان ثبت فیلم مراجعه‌کنندگان نیز فراهم می‌شود.

طبق اطلاعات رسمی محصول، مانیتور 803 PRO قابلیت ضبط فیلم همراه با صدای مراجعه‌کننده را دارد. این ویژگی اطلاعات کامل‌تری از مراجعه ثبت می‌کند؛ اما برای استفاده از ضبط فیلم باید کارت حافظه سازگار روی دستگاه نصب شده باشد.

کارت حافظه معمولاً داخل بسته‌بندی مانیتور قرار ندارد و جداگانه تهیه می‌شود. برای جلوگیری از اختلال در ضبط یا پخش فایل‌ها، بهتر است از کارت حافظه اصلی و با ظرفیت مورد تأیید دفترچه محصول استفاده شود.

قابلیت اتصال به دو پنل تصویری

مانیتور تصویری PRO-803 امکان اتصال به دو پنل ورودی را دارد. این ویژگی برای ساختمان‌هایی با دو درب مستقل، مانند ورودی اصلی و ورودی پارکینگ، بسیار کاربردی است.

کاربر می‌تواند تصویر ورودی موردنظر را مشاهده کرده و فرمان بازشدن درب مرتبط را صادر کند. راه‌اندازی ورودی دوم به کابل‌کشی، پنل سازگار و اجرای صحیح نقشه اتصال نیاز دارد و ممکن است تجهیزات واسط نیز لازم باشد.

اتصال به دو دوربین امنیتی

طبق مشخصات رسمی، PRO-803 قابلیت اتصال به دو دوربین امنیتی سازگار را دارد. به کمک این قابلیت می‌توان نقاطی مانند پارکینگ، حیاط، راهروی مشترک یا فضای مقابل ساختمان را از طریق مانیتور داخل واحد مشاهده کرد.

دوربین‌های جانبی، کابل، منبع تغذیه و تجهیزات مربوط به نصب داخل بسته‌بندی مانیتور نیستند و باید جداگانه تهیه شوند. نوع خروجی تصویر دوربین نیز باید با ورودی آنالوگ مانیتور سازگار باشد.

این قابلیت برای مشاهده محدود محیط مفید است، اما مانیتور آیفون تصویری جایگزین دستگاه ضبط حرفه‌ای DVR یا NVR نیست. تعداد کانال، مدت ضبط و امکانات مدیریت تصاویر آن با یک سامانه کامل دوربین مداربسته تفاوت دارد.

ارتباط داخلی صوتی یک‌به‌یک

مانیتور 803 PRO از ارتباط داخلی صوتی یک‌به‌یک پشتیبانی می‌کند. در صورت وجود مانیتور سازگار و سیم‌کشی مناسب، کاربر می‌تواند با واحد یا نقطه تعیین‌شده دیگری در ساختمان ارتباط صوتی برقرار کند.

اینترکام این مدل از نوع یک‌به‌یک است و نباید آن را با ارتباط آزاد میان تعداد زیادی واحد یا یک سانترال حرفه‌ای اشتباه گرفت. نحوه اجرای این قابلیت باید پیش از نصب با توجه به نقشه ساختمان بررسی شود.

قابلیت فراخوان آسانسور

یکی از امکانات کاربردی PRO-803، قابلیت ارسال فرمان فراخوان آسانسور است. با فشردن کلید مربوط، کاربر می‌تواند پیش از خروج از واحد، فرمان احضار کابین آسانسور به طبقه خود را ارسال کند.

استفاده از این ویژگی تنها زمانی امکان‌پذیر است که تابلو فرمان آسانسور، رابط مخصوص و سیم‌کشی ساختمان برای دریافت این فرمان آماده شده باشند. وجود کلید فراخوان روی مانیتور به‌تنهایی برای فعال‌شدن این قابلیت کافی نیست.

امکان بازکردن درب پارکینگ

بر اساس اطلاعات رسمی، این مانیتور قابلیت اتصال به سامانه فرمان درب پارکینگ را نیز دارد. پس از اجرای تجهیزات و رابط موردنیاز، می‌توان فرمان بازشدن درب پارکینگ را از داخل واحد صادر کرد.

نوع رله یا ماژول واسط باید با جک، موتور یا تابلو فرمان درب پارکینگ هماهنگ باشد. برای جلوگیری از آسیب به مانیتور و مدار فرمان، اتصال مستقیم و بدون بررسی فنی توصیه نمی‌شود.

منوی گرافیکی و تنظیمات تصویر

PRO-803 به رابط کاربری گرافیکی یا GUI مجهز شده است. این منو امکان مدیریت تصاویر و فیلم‌های ذخیره‌شده و انجام تنظیماتی مانند رنگ، روشنایی، تاریخ، ساعت، صدای زنگ و انتخاب ملودی را فراهم می‌کند.

رابط گرافیکی در مقایسه با تنظیمات کاملاً مکانیکی، دسترسی منظم‌تری به امکانات دستگاه ایجاد می‌کند و کاربر می‌تواند بخش‌های مختلف را بدون نیاز به تنظیم پیچ‌های داخلی مدیریت کند.

پشتیبانی از چند زبان

منوی مانیتور 803 PRO از زبان‌های فارسی، انگلیسی، کردی، ترکی و عربی پشتیبانی می‌کند. وجود زبان فارسی استفاده از تنظیمات، مدیریت حافظه و مشاهده گزینه‌های دستگاه را برای کاربران ساده‌تر خواهد کرد.

۱۵ ملودی زنگ قابل انتخاب

این مدل دارای ۱۵ ملودی زنگ است و کاربر می‌تواند صدای زنگ موردنظر را بر اساس سلیقه خود انتخاب کند. امکان انتخاب ملودی به‌خصوص در محیط‌هایی که چند دستگاه هشدار یا زنگ مختلف وجود دارد، به تشخیص راحت‌تر صدای آیفون کمک می‌کند.

ساختار برد الکترونیکی

در تولید بردهای الکترونیکی این مانیتور از فناوری SMT با قطعات پکیج 0603 استفاده شده است. همچنین شرکت سازنده، نوع فیبر مدار چاپی را KB6160 اعلام کرده است. استفاده از مونتاژ صنعتی و قطعات کوچک SMD به طراحی منظم‌تر مدار و تولید یکنواخت‌تر دستگاه کمک می‌کند.

اقلام داخل بسته‌بندی

• مانیتور تصویری الکتروپیک مدل PRO-803
• پایه نگه‌دارنده دیواری
• چهار عدد پیچ مخصوص نصب پایه
• دو عدد کانکتور ۵ پین
• دو عدد کانکتور ۲ پین
• دو عدد وارنیش حرارتی
• دفترچه راهنمای محصول
• کارت ضمانت الکتروپیک

پنل ورودی، منبع تغذیه، قفل دربازکن، کارت حافظه، دوربین امنیتی، کابل و تجهیزات فراخوان آسانسور یا درب پارکینگ جزو مانیتور تکی نیستند؛ مگر محصول با عنوان پکیج کامل عرضه شده باشد.

تفاوت مانیتور PRO-803 با ECO-803

نسخه PRO برای کاربرانی طراحی شده که امکانات بیشتری از یک دربازکن تصویری پایه می‌خواهند. حافظه داخلی، کارت حافظه، ضبط عکس و فیلم با صدا، اتصال به دو پنل و دو دوربین، ارتباط داخلی، فراخوان آسانسور و فرمان درب پارکینگ از مهم‌ترین قابلیت‌های نسخه PRO هستند.

نسخه ECO انتخاب اقتصادی‌تری برای ساختمان‌های ساده و تک‌ورودی است و بخشی از امکانات توسعه‌ای و ذخیره‌سازی نسخه PRO را ندارد. بنابراین انتخاب بین دو نسخه باید بر اساس تعداد ورودی‌ها، نیاز به حافظه و برنامه توسعه آینده ساختمان انجام شود.

نکات مهم پیش از خرید و نصب

• نسخه PRO-803 با ECO-803 اشتباه نشود.
• تعداد پنل‌ها و دوربین‌های موردنیاز ساختمان مشخص گردد.
• نوع کابل و تعداد رشته‌های موجود پیش از نصب بررسی شود.
• برای ضبط فیلم، کارت حافظه سازگار جداگانه تهیه گردد.
• دوربین‌های جانبی باید دارای خروجی سازگار با مانیتور باشند.
• اجرای ارتباط داخلی به سیم‌کشی و مانیتور سازگار نیاز دارد.
• فراخوان آسانسور به رابط و همکاری شرکت آسانسور وابسته است.
• فرمان پارکینگ باید با ماژول یا رله مناسب اجرا شود.
• نصب دستگاه مطابق نقشه شرکت و توسط نصاب باتجربه انجام شود.
• برای حفظ ضمانت، از دستکاری مدار داخلی یا منبع تغذیه نامتناسب خودداری شود.

جمع‌بندی توضیحات مانیتور PRO-803

مانیتور تصویری ۴.۳ اینچ الکتروپیک مدل PRO-803 محصولی مجهز برای ساختمان‌هایی است که علاوه بر مشاهده و مکالمه با مراجعه‌کننده، به حافظه، دوربین جانبی، دو ورودی و امکانات کنترلی بیشتری نیاز دارند. نمایشگر رنگی، ضبط فیلم همراه با صدا، اتصال به دو پنل و دو دوربین، ارتباط داخلی و رابط گرافیکی از مهم‌ترین نقاط قوت این مدل هستند.

بهره‌برداری کامل از امکاناتی مانند فراخوان آسانسور، بازکردن درب پارکینگ، ورودی دوم و دوربین‌های امنیتی به زیرساخت مناسب و نصب تخصصی وابسته است. در صورت اجرای اصولی، PRO-803 می‌تواند یک مانیتور کامل و منعطف برای واحدهای مسکونی و اداری باشد.
