نوع روکش :PVC
برند:افق ابهر
نوع محصول:سیم برق افشان تمام مس
سطح مقطع:۱×۱۰ میلی‌متر مربع

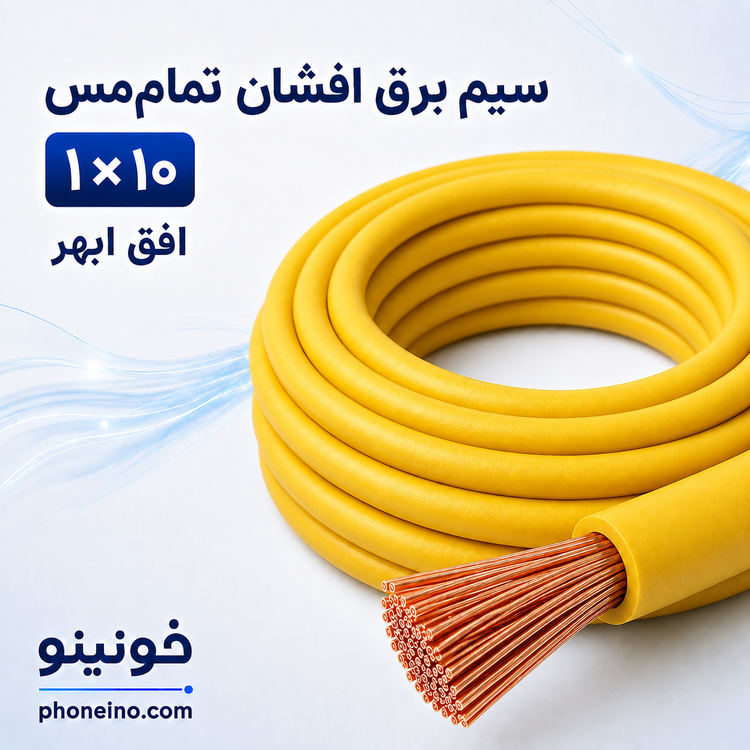

سیم برق افشان تمام مس 1 در 10 افق ابهر
برند:سیم آدا (افق ابهر)
رنگ
مشخصات
نوع روکش
PVC
برند
افق ابهر
نوع محصول
سیم برق افشان تمام مس
سطح مقطع
۱×۱۰ میلی‌متر مربع
تعداد رشته ها
تک‌رشته
جنس هادی
مس افشان
ساختار هادی
مفتول‌های مسی نازک و انعطاف‌پذیر
ولتاژ نامی
۴۵۰/۷۵۰ ولت
انعطاف پذیری
مناسب برای نصب و سیم‌کشی
کاربرد
تابلوهای برق، ورودی برق و مدارهای قدرت متناسب
توضیحات
معرفی سیم برق افشان تمام مس ۱ در ۱۰ افق ابهر
سیم برق افشان تمام مس ۱ در ۱۰ افق ابهر، یک سیم تک‌رشته با سطح مقطع اسمی ۱۰ میلی‌متر مربع است. هادی این محصول از تعداد زیادی رشته نازک مسی تشکیل شده و ساختار افشان آن، انعطاف بیشتری نسبت به سیم مفتولی هم‌سطح ایجاد می‌کند.
سطح مقطع ۱۰ میلی‌متر مربع برای مدارهایی در نظر گرفته می‌شود که براساس جریان مصرفی، طول مسیر، افت ولتاژ و روش نصب به سیمی ضخیم‌تر از سایزهای ۴ و ۶ نیاز دارند. انتخاب این محصول باید براساس محاسبات دقیق مدار انجام شود.
هادی افشان تمام‌مس
استفاده از هادی تمام‌مس، در صورت برخورداری از سطح مقطع صحیح و نصب اصولی، رسانایی مناسب و انتقال مطمئن‌تر جریان را نسبت به هادی‌های آلومینیومی با روکش مس یا CCA فراهم می‌کند.
ساختار چندرشته‌ای هادی باعث می‌شود سیم باوجود ضخامت بالا، انعطاف قابل‌قبولی داشته باشد و برای نصب داخل تابلوهای برق، داکت و مسیرهای دارای خم مناسب‌تر از نمونه‌های مفتولی باشد.
کاربرد سیم افشان ۱×۱۰ افق ابهر
- خطوط تغذیه متناسب با سطح مقطع ۱۰ میلی‌متر مربع
- ورودی برخی تابلوهای برق پس از محاسبه
- اتصالات داخلی تابلوهای توزیع
- برخی تجهیزات دارای جریان مصرفی بالا
- مسیرهایی که کاهش افت ولتاژ در آن‌ها اهمیت دارد
انعطاف‌پذیری و نصب آسان‌تر
سیم ۱۰ میلی‌متر مربع نسبت به سایزهای پایین‌تر ضخیم‌تر است؛ اما افشان بودن هادی، خم‌کاری و هدایت آن را در مسیرهای نصب آسان‌تر می‌کند. این ویژگی به‌ویژه در تابلوهای برق و فضاهای محدود اهمیت دارد.
نکات مهم هنگام انتخاب سیم
ظرفیت عبور جریان سیم ۱۰ میلی‌متر مربع در تمام شرایط یکسان نیست. دمای محیط، طول مسیر، تعداد سیم‌های داخل لوله یا داکت، روش نصب و نوع بار الکتریکی بر ظرفیت واقعی سیم تأثیر می‌گذارند.
برای موتور، پمپ، کولر، تجهیزات گرمایشی و دستگاه‌های دارای جریان راه‌اندازی بالا، تنها توجه به توان نامی کافی نیست و سطح مقطع سیم باید با محاسبه جریان دائم، جریان راه‌اندازی و افت ولتاژ انتخاب شود.
هنگام اتصال سیم افشان به کلید یا ترمینال پیچی، استفاده از سرسیم استاندارد متناسب با سایز ۱۰ توصیه می‌شود تا تمام رشته‌های مسی در اتصال مشارکت داشته باشند.
خرید سیم افشان ۱۰ افق ابهر از فونینو
برای مشاهده قیمت، رنگ و گزینه‌های موجود سیم برق افشان تمام مس ۱ در ۱۰ افق ابهر، اطلاعات همین صفحه را بررسی کرده و سفارش خود را از فروشگاه فونینو ثبت کنید.
نقد و بررسی
نقد و بررسی سیم برق افشان تمام مس ۱ در ۱۰ افق ابهر
سیم افشان ۱×۱۰ افق ابهر برای مدارهایی مناسب است که طبق محاسبات به یک هادی تک‌رشته با سطح مقطع ۱۰ میلی‌متر مربع نیاز دارند. هادی تمام‌مس و ساختار انعطاف‌پذیر، مهم‌ترین ویژگی‌های این محصول محسوب می‌شوند.
بررسی کیفیت هادی
مس از رسانایی الکتریکی مناسبی برخوردار است و در صورت انتخاب صحیح سطح مقطع می‌تواند جریان را با افت ولتاژ و تولید حرارت کنترل‌شده منتقل کند. هادی تمام‌مس معمولاً انتخاب مناسب‌تری نسبت به نمونه‌های CCA است.
البته کیفیت سیم تنها از روی رنگ ظاهری هادی مشخص نمی‌شود. سطح مقطع واقعی، وزن، کیفیت عایق، اصالت محصول و مشخصات چاپ‌شده روی بسته‌بندی نیز باید هنگام خرید بررسی شوند.
بررسی انعطاف‌پذیری
سطح مقطع ۱۰ میلی‌متر مربع باعث افزایش ضخامت سیم می‌شود؛ اما ساختار چندرشته‌ای آن، انعطاف بیشتری نسبت به سیم مفتولی هم‌سایز ایجاد می‌کند. این ویژگی هنگام نصب در تابلو برق و مسیرهای خم‌دار مفید است.
در محل اتصال باید از سرسیم و ترمینال متناسب استفاده شود. قطع‌شدن یا بیرون‌ماندن بخشی از رشته‌های مسی می‌تواند سطح مؤثر هادی را کاهش داده و موجب گرم‌شدن نقطه اتصال شود.
بررسی کاربرد سطح مقطع ۱۰ میلی‌متر مربع
این سطح مقطع می‌تواند در برخی خطوط تغذیه، ورودی تابلوها و اتصالات تجهیزات دارای جریان بالاتر استفاده شود؛ اما برای همه مصرف‌کننده‌ها یا تمام شرایط نصب مناسب نیست.
طول مسیر، افت ولتاژ، نحوه عبور سیم، دمای محیط و جریان راه‌اندازی تجهیزات موتوری باید پیش از انتخاب بررسی شوند. در بعضی پروژه‌ها ممکن است سطح مقطع بالاتر از ۱۰ میلی‌متر مربع موردنیاز باشد.
مزایای سیم افشان ۱ در ۱۰ افق ابهر
- هادی افشان تمام‌مس
- انعطاف مناسب نسبت به سیم مفتولی هم‌سایز
- نصب آسان‌تر در تابلو برق و مسیرهای خم‌دار
- مناسب مدارهای محاسبه‌شده با سطح مقطع ۱۰
- قابل استفاده در برخی خطوط تغذیه و توزیع
- تولید برند افق الکتریک ابهر
محدودیت‌ها و نکات قابل توجه
- برای تمام تجهیزات پرمصرف مناسب نیست.
- جریان قابل‌تحمل آن به شرایط واقعی نصب بستگی دارد.
- برای دفن مستقیم یا نصب در فضای باز باید روش اجرا بررسی شود.
- استفاده از سرسیم و ترمینال متناسب ضروری است.
- اصالت و مشخصات درج‌شده روی بسته‌بندی باید کنترل شود.
جمع‌بندی نهایی
سیم برق افشان تمام مس ۱ در ۱۰ افق ابهر، با هادی مسی و ساختار افشان، گزینه‌ای کاربردی برای مدارهایی است که طبق محاسبات به سطح مقطع ۱۰ میلی‌متر مربع نیاز دارند.
برای عملکرد ایمن باید سطح مقطع سیم، طول مسیر، جریان مصرفی، افت ولتاژ و کلید حفاظتی با یکدیگر هماهنگ باشند و نصب توسط برق‌کار متخصص انجام شود.
