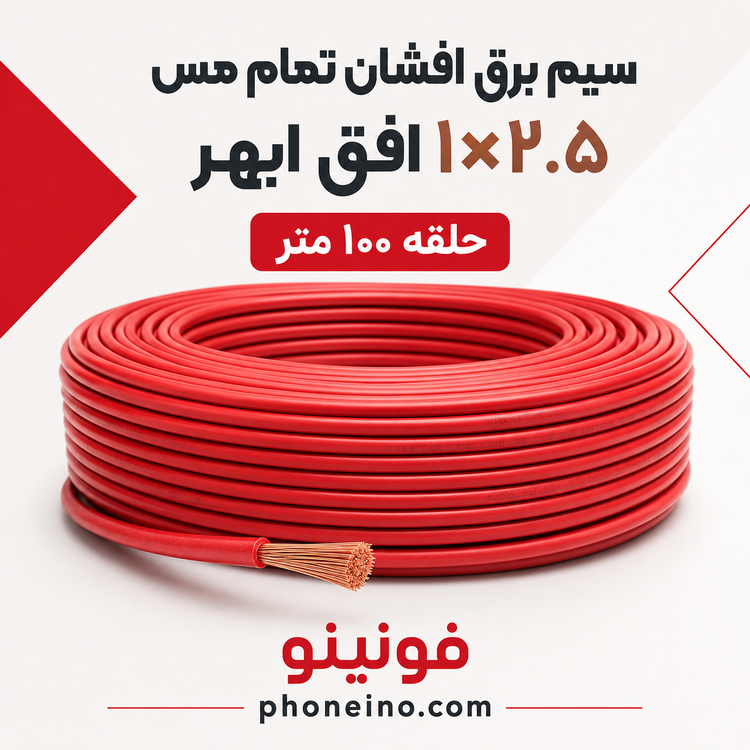

سیم برق افشان تمام مس 1 در 2.5 افق ابهر حلقه 100 متر

معرفی سیم برق افشان تمام مس 1 در 2.5 افق ابهر حلقه 100 متر

سیم برق افشان تمام مس 1 در 2.5 افق ابهر حلقه 100 متر، یکی از سایزهای پرکاربرد سیم در برق‌کشی ساختمان است. این محصول از یک هادی مسی افشان با سطح مقطع اسمی 2.5 میلی‌متر مربع و یک لایه عایق PVC تشکیل شده و برای نصب ثابت داخل لوله برق، داکت، تابلو و مدارهای متناسب مورد استفاده قرار می‌گیرد.

ساختار افشان سیم باعث افزایش انعطاف‌پذیری آن شده و عبوردادن سیم از لوله‌ها و مسیرهای دارای خم را نسبت به سیم مفتولی آسان‌تر می‌کند. استفاده از هادی تمام مس نیز رسانایی مناسب و مقاومت الکتریکی کمتری در مقایسه با سیم‌های آلومینیومی یا CCA ایجاد می‌کند.

بسته‌بندی 100 متری این محصول برای برق‌کاران، پیمانکاران و پروژه‌های ساختمانی مناسب است و امکان اجرای مسیرهای متعدد را با تعداد اتصال کمتر فراهم می‌کند.

مفهوم سیم 1×2.5 چیست؟

علامت 1×2.5 به معنای وجود یک رشته سیم عایق‌شده با سطح مقطع اسمی 2.5 میلی‌متر مربع است. عدد 2.5 به سطح مقطع هادی مسی اشاره دارد و نباید آن را با قطر خارجی سیم اشتباه گرفت؛ زیرا قطر نهایی به تعداد رشته‌های مسی و ضخامت عایق بستگی دارد.

این محصول یک سیم تک‌رشته است و برای ایجاد مدار کامل باید سیم‌های فاز، نول و در صورت نیاز ارت به‌صورت جداگانه تهیه شوند. انتخاب رنگ هر سیم نیز باید مطابق نقش آن در مدار انجام شود.

هادی افشان تمام مس

هادی سیم 1 در 2.5 افق ابهر از تعداد زیادی رشته نازک مسی تشکیل شده است. این رشته‌ها در کنار یکدیگر سطح مقطع مورد نیاز را ایجاد کرده و در عین حال انعطاف مناسبی به سیم می‌دهند.

هادی تمام مس در مقایسه با هادی‌های CCA، مقاومت الکتریکی پایین‌تر و رسانایی بهتری دارد. این ویژگی در صورت واقعی‌بودن سطح مقطع و اجرای صحیح اتصالات، به کاهش تلفات، افت ولتاژ و گرمای تولیدشده در مسیر کمک می‌کند.

عایق PVC

هادی مسی این سیم با عایق PVC پوشانده شده است. عایق از تماس مستقیم هادی با سایر سیم‌ها، بدنه تجهیزات و اجزای ساختمان جلوگیری می‌کند و برای استفاده در سیم‌کشی‌های ثابت داخل لوله یا داکت مناسب است.

عایق PVC در شرایط معمول نصب، مقاومت مناسبی در برابر سایش و رطوبت محدود دارد؛ اما این ویژگی به معنای نسوز، ضدحریق یا ضدآب‌بودن کامل محصول نیست. برای محیط‌های خاص باید سیمی با عایق تخصصی متناسب انتخاب شود.

ولتاژ نامی سیم

سیم مسی افشان 1×2.5 افق ابهر با ولتاژ نامی 450/750 ولت برای استفاده در مدارهای فشار ضعیف و سیم‌کشی‌های ثابت متناسب طراحی شده است. ولتاژ نامی نشان‌دهنده سطح عایقی سیم است و نباید با جریان مجاز یا توان قابل انتقال اشتباه گرفته شود.

انتخاب نهایی محصول باید براساس ولتاژ مدار، جریان مصرفی، طول مسیر، افت ولتاژ، روش نصب، دمای محیط و نوع فیوز حفاظتی انجام شود.

انعطاف‌پذیری و اجرای آسان‌تر

ساختار چندرشته‌ای، سیم 1×2.5 افق ابهر را در مقایسه با سیم مفتولی هم‌سطح نرم‌تر و منعطف‌تر می‌کند. این ویژگی برای عبور سیم از داخل لوله‌های خرطومی، لوله‌های برق و مسیرهای دارای خم مفید است.

با وجود انعطاف مناسب، باید از کشیدن سیم با فشار زیاد یا عبوردادن آن از لوله‌های بیش از حد شلوغ خودداری شود. کشش شدید می‌تواند به عایق یا رشته‌های مسی آسیب وارد کند.

حلقه 100 متری مناسب برق‌کشی ساختمان

این محصول به‌صورت حلقه 100 متری عرضه می‌شود و برای پروژه‌های ساختمانی، بازسازی واحدها، برق‌کشی مغازه‌ها و مصرف برق‌کاران مناسب است. خرید حلقه کامل می‌تواند مدیریت متراژ مصرفی و اجرای مسیرهای طولانی‌تر را آسان کند.

پیش از بازکردن بسته‌بندی باید نام برند، سطح مقطع، طول درج‌شده، رنگ عایق، نوشته‌های روی سیم، سلامت شیرینگ و اطلاعات مربوط به استاندارد محصول بررسی شوند.

کاربردهای سیم افشان 1 در 2.5

سیم نمره 2.5 یکی از سایزهای متداول در سیم‌کشی ساختمان است و معمولاً در مدارهایی استفاده می‌شود که نسبت به سیم نمره 1.5 به ظرفیت بیشتری نیاز دارند. کاربرد دقیق باید مطابق نقشه برق و محاسبات فنی تعیین شود.

• سیم‌کشی برخی مدارهای پریز عمومی ساختمان
• اجرای مدارهای متناسب داخل واحدهای مسکونی و اداری
• سیم‌کشی ثابت داخل لوله برق یا داکت استاندارد
• استفاده در بعضی مسیرهای داخلی تابلو برق
• تغذیه برخی تجهیزات با جریان متناسب
• استفاده به‌عنوان هادی حفاظتی با رنگ و طراحی مطابق مقررات

استفاده متداول از سیم 2.5 برای مدار پریز به معنای مناسب‌بودن آن برای تمام پریزها و تجهیزات پرمصرف نیست. وسایلی مانند کولر گازی، اجاق برقی، پمپ، موتور یا تجهیزات گرمایشی ممکن است به مدار اختصاصی و سطح مقطع بزرگ‌تری نیاز داشته باشند.

جریان مجاز سیم 1×2.5

جریان مجاز سیم افشان 2.5 یک عدد ثابت برای تمام ساختمان‌ها و روش‌های نصب نیست. ظرفیت واقعی آن به عواملی مانند دمای محیط، تعداد سیم‌های داخل لوله، روش نصب، طول مسیر، نوع عایق، افت ولتاژ و وضعیت تهویه بستگی دارد.

قرارگرفتن چند هادی پرجریان در یک لوله، عبور مسیر از محیط گرم یا طولانی‌بودن سیم می‌تواند ظرفیت قابل استفاده را کاهش دهد. انتخاب فیوز حفاظتی باید با توجه به شرایط واقعی مدار و ضعیف‌ترین بخش سیم‌کشی انجام شود.

اهمیت افت ولتاژ

در مسیرهای طولانی، مقاومت سیم باعث کاهش ولتاژ در محل مصرف‌کننده می‌شود. افت ولتاژ بیش از حد می‌تواند عملکرد دستگاه را مختل کرده و در برخی تجهیزات موجب افزایش جریان و گرمای بیشتر شود.

ممکن است سیم 2.5 از نظر جریان عادی مناسب به نظر برسد، اما به دلیل طول زیاد مسیر، استفاده از سطح مقطع بزرگ‌تر ضروری باشد. این موضوع برای موتور، پمپ و تجهیزات دارای جریان راه‌اندازی اهمیت بیشتری دارد.

انتخاب فیوز مناسب

فیوز باید از سیم و مصرف‌کننده در برابر اضافه‌بار و اتصال کوتاه محافظت کند. استفاده از فیوز بزرگ‌تر به‌منظور جلوگیری از قطع مکرر برق می‌تواند باعث شود سیم پیش از عملکرد فیوز بیش از حد گرم شود.

نوع و ظرفیت فیوز باید براساس سطح مقطع سیم، روش نصب، جریان مصرف‌کننده و مقررات طراحی برق ساختمان تعیین شود. تغییر فیوز بدون بررسی علت قطع‌شدن آن توصیه نمی‌شود.

اتصال سیم افشان به ترمینال

برای اتصال سیم افشان 2.5 به کلید، پریز، فیوز یا ترمینال، باید تمام رشته‌های هادی به‌صورت کامل داخل محل اتصال قرار گیرند. پراکنده‌شدن یا قطع‌شدن بخشی از رشته‌ها باعث کاهش سطح مقطع مؤثر و افزایش دمای اتصال می‌شود.

در ترمینال‌هایی که برای سیم افشان نیاز به سرسیم دارند، استفاده از وایرشوی مناسب نمره 2.5 و ابزار پرس استاندارد توصیه می‌شود. نوع اتصال باید مطابق دستورالعمل سازنده کلید، پریز یا ترمینال انتخاب شود.

رنگ‌بندی سیم

این سیم ممکن است در رنگ‌های مختلف عرضه شود. رنگ آبی معمولاً برای نول، رنگ سبز و زرد برای هادی حفاظتی یا ارت و رنگ‌هایی مانند قرمز، مشکی یا قهوه‌ای برای هادی فاز استفاده می‌شوند.

رعایت رنگ‌بندی صحیح، تشخیص سیم‌ها و انجام تعمیرات آینده را ایمن‌تر می‌کند. رنگ محصول باید پیش از ثبت سفارش و متناسب با کاربرد مورد نظر انتخاب شود.

شرایط نگهداری حلقه سیم

حلقه سیم باید در فضای خشک، دور از نور مستقیم خورشید، منابع حرارتی، مواد شیمیایی و اجسام برنده نگهداری شود. قرارگرفتن طولانی‌مدت عایق در شرایط نامناسب می‌تواند باعث تغییر خواص و کاهش عمر آن شود.

هنگام بازکردن حلقه باید از ایجاد گره، پیچش شدید یا کشیدن سیم روی سطوح زبر خودداری شود. بریدن سیم نیز باید با ابزار مناسب انجام شود.

موارد منع استفاده

• دفن مستقیم زیر خاک بدون استفاده از کابل و حفاظت مناسب
• نصب مستقیم در فضای باز و زیر نور خورشید بدون پوشش محافظ
• استفاده در محیط‌های دائماً خیس یا غوطه‌ور در آب
• استفاده در مجاورت شعله یا سطوح با دمای بالا
• استفاده به‌عنوان کابل متحرک در معرض کشش و ضربه مداوم
• تغذیه تجهیزات پرمصرف بدون محاسبه جریان و افت ولتاژ
• استفاده بدون فیوز و حفاظت متناسب

نکات مهم پیش از خرید

• نام افق ابهر و مشخصات 1×2.5 روی سیم و بسته‌بندی بررسی شود.
• از تمام مس بودن هادی و اصالت محصول اطمینان حاصل شود.
• طول حلقه، یکنواختی ضخامت و سلامت عایق کنترل شود.
• رنگ سیم متناسب با نقش آن در مدار انتخاب شود.
• جریان مصرفی و طول مسیر پیش از انتخاب سطح مقطع محاسبه شود.
• برای تجهیزات پرمصرف، مدار اختصاصی و سایز مناسب بررسی شود.
• فیوز حفاظتی متناسب با سیم و روش نصب انتخاب شود.

جمع‌بندی توضیحات

سیم برق افشان تمام مس 1 در 2.5 افق ابهر حلقه 100 متر، محصولی پرکاربرد برای بسیاری از سیم‌کشی‌های ثابت ساختمانی است. هادی مسی افشان، انعطاف مناسب، عایق PVC، ولتاژ نامی 450/750 ولت و بسته‌بندی 100 متری از مهم‌ترین ویژگی‌های آن هستند.

عملکرد ایمن محصول به انتخاب صحیح سطح مقطع، رعایت رنگ‌بندی، استفاده از فیوز مناسب، کنترل افت ولتاژ و اجرای استاندارد اتصالات بستگی دارد. سیم نمره 2.5 نباید بدون محاسبه برای هر وسیله یا مدار پرمصرفی مورد استفاده قرار گیرد.
