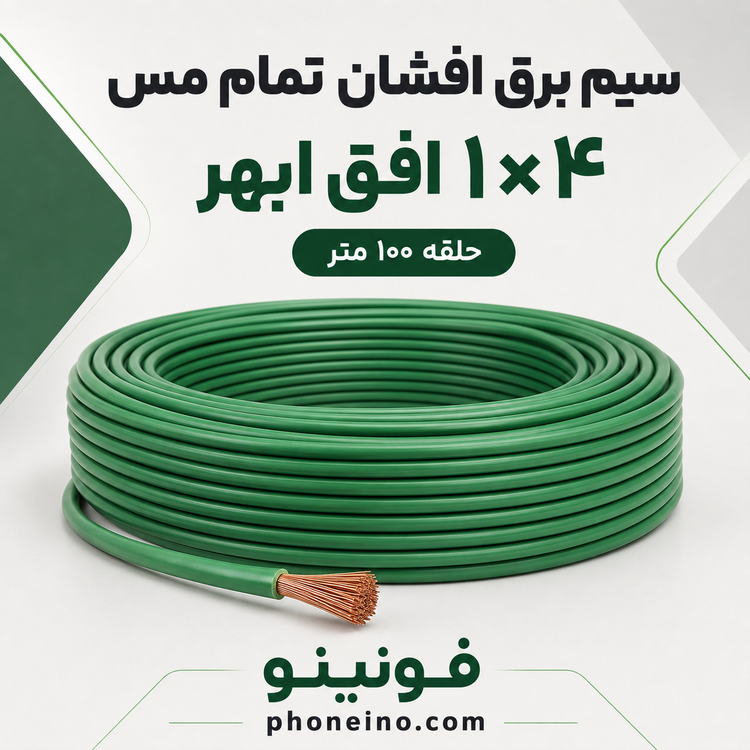

سیم برق افشان تمام مس 1 در 4 افق ابهر حلقه 100 متر

معرفی سیم برق افشان تمام مس 1 در 4 افق ابهر حلقه 100 متر

سیم برق افشان تمام مس 1 در 4 افق ابهر حلقه 100 متر، یک سیم تک‌رشته انعطاف‌پذیر با سطح مقطع اسمی 4 میلی‌متر مربع است که برای سیم‌کشی ثابت ساختمان، تابلوهای برق و مدارهای متناسب با ظرفیت این سطح مقطع مورد استفاده قرار می‌گیرد. هادی این محصول از تعداد زیادی رشته نازک مسی تشکیل شده و به همین دلیل نسبت به سیم‌های مفتولی، انعطاف‌پذیری بیشتری دارد.

استفاده از هادی تمام مس، رسانایی مناسب و مقاومت الکتریکی پایین‌تری نسبت به نمونه‌های آلومینیومی یا CCA ایجاد می‌کند. بسته‌بندی محصول به‌صورت حلقه 100 متری نیز آن را برای برق‌کاران، پیمانکاران ساختمانی و پروژه‌هایی که به متراژ بیشتری از سیم نمره 4 نیاز دارند، به گزینه‌ای کاربردی تبدیل کرده است.

مفهوم سیم 1×4 چیست؟

علامت 1×4 نشان می‌دهد که محصول از یک رشته سیم عایق‌شده با سطح مقطع اسمی 4 میلی‌متر مربع تشکیل شده است. عدد 4 بیانگر سطح مقطع هادی مسی است و نباید با قطر ظاهری سیم اشتباه گرفته شود؛ زیرا قطر نهایی محصول به ساختار هادی و ضخامت عایق نیز بستگی دارد.

این محصول یک سیم تک‌رشته است و به‌تنهایی مدار برق کامل ایجاد نمی‌کند. برای اجرای مدار تک‌فاز باید سیم‌های فاز، نول و در صورت نیاز ارت به‌صورت جداگانه و با رنگ‌بندی صحیح تهیه شوند.

هادی افشان تمام مس

هادی سیم برق افشان 1 در 4 افق ابهر از مجموعه‌ای از رشته‌های نازک مسی تشکیل شده است. ساختار چندرشته‌ای باعث می‌شود سیم در هنگام اجرا انعطاف مناسبی داشته باشد و راحت‌تر از داخل لوله‌های برق، داکت‌ها و مسیرهای دارای خم عبور کند.

مس از رساناهای مناسب برای انتقال انرژی الکتریکی است و در صورت رعایت سطح مقطع واقعی، کیفیت اتصال و شرایط نصب می‌تواند عملکرد پایداری ارائه دهد. استفاده از مس به‌جای هادی‌های CCA همچنین باعث کاهش مقاومت الکتریکی و افت انرژی در طول مسیر می‌شود.

عایق PVC

رشته‌های مسی سیم توسط یک لایه عایق PVC پوشانده شده‌اند. این عایق از تماس مستقیم هادی با سایر قسمت‌های مدار جلوگیری می‌کند و برای استفاده در سیم‌کشی‌های ثابت داخل لوله یا داکت مناسب است.

عایق PVC در برابر سایش معمول و رطوبت محدود مقاومت مناسبی دارد؛ اما این ویژگی به معنای نسوز، ضدحریق یا ضدآب‌بودن کامل سیم نیست. برای محیط‌هایی با دمای بالا، مواد شیمیایی، رطوبت دائمی یا خطر حریق ویژه باید سیمی با عایق تخصصی انتخاب شود.

ولتاژ نامی 450/750 ولت

سیم مسی افشان 1×4 افق ابهر با ولتاژ نامی 450/750 ولت برای سیم‌کشی‌های فشار ضعیف و نصب ثابت متناسب طراحی شده است. ولتاژ نامی نشان‌دهنده محدوده عایقی سیم است و نباید با توان یا جریان مجاز آن اشتباه گرفته شود.

برای انتخاب این سیم باید ولتاژ مدار، مقدار جریان، طول مسیر، افت ولتاژ، دمای محیط، روش نصب و نوع فیوز حفاظتی به‌صورت هم‌زمان بررسی شوند.

انعطاف‌پذیری مناسب برای نصب

ساختار افشان، سیم نمره 4 افق ابهر را نسبت به سیم مفتولی هم‌سطح نرم‌تر می‌کند. این ویژگی در زمان عبور سیم از لوله‌های برق، نصب داخل تابلو و اجرای مسیرهای دارای خم اهمیت زیادی دارد.

برای جلوگیری از آسیب به عایق، نباید سیم با نیروی بیش از حد از داخل لوله کشیده شود. قطر لوله، تعداد سیم‌های داخل آن و تعداد خم‌های مسیر باید مطابق اصول سیم‌کشی انتخاب شوند.

حلقه 100 متری مناسب مصرف پروژه‌ای

این محصول به‌صورت حلقه 100 متری عرضه می‌شود و برای پروژه‌های ساختمانی، بازسازی، تابلو‌سازی و برق‌کارانی که مصرف پیوسته دارند انتخاب مناسبی است. خرید حلقه کامل، مدیریت متراژ و محاسبه مقدار سیم مورد نیاز پروژه را آسان‌تر می‌کند.

پیش از بازکردن بسته‌بندی بهتر است نام برند، سطح مقطع، طول حلقه، رنگ عایق، سلامت شیرینگ، نوشته‌های روی سیم و اطلاعات استاندارد محصول بررسی شوند.

کاربردهای سیم افشان 1 در 4

سیم 1×4 برای مدارهایی انتخاب می‌شود که نسبت به سیم‌های 1.5 و 2.5 میلی‌متر مربع به سطح مقطع بیشتری نیاز دارند. کاربرد دقیق محصول باید براساس محاسبات فنی تعیین شود، اما می‌توان از آن در موارد زیر استفاده کرد:

• سیم‌کشی ثابت داخل لوله برق یا داکت استاندارد
• برخی مدارهای تغذیه تجهیزات پرمصرف با محاسبه جریان
• انشعابات و مسیرهای تغذیه متناسب در ساختمان
• سیم‌کشی داخلی بعضی تابلوهای برق
• تغذیه برخی پمپ‌ها و تجهیزات موتوری با بررسی جریان راه‌اندازی
• اجرای هادی حفاظتی یا ارت در صورت رعایت مقررات و رنگ‌بندی

جریان مجاز سیم 1×4

برای سیم افشان نمره 4 نمی‌توان یک مقدار آمپر ثابت و قابل استفاده در تمام پروژه‌ها اعلام کرد. جریان مجاز سیم به روش نصب، دمای محیط، قرارگرفتن در لوله یا فضای آزاد، تعداد سیم‌های مجاور، طول مسیر، نوع عایق و افت ولتاژ بستگی دارد.

یک سیم 1×4 در مسیر کوتاه و فضای مناسب ممکن است شرایط متفاوتی با همان سیم در لوله شلوغ، محیط گرم یا مسیر طولانی داشته باشد. انتخاب فیوز فقط براساس سطح مقطع اسمی سیم و بدون محاسبه شرایط واقعی مدار، روش درستی نیست.

افت ولتاژ در مسیرهای طولانی

هرچه طول مسیر افزایش پیدا کند، افت ولتاژ اهمیت بیشتری خواهد داشت. افت ولتاژ بیش از حد می‌تواند باعث کاهش عملکرد تجهیزات، افزایش دمای اتصالات و ایجاد اختلال در دستگاه‌های برقی شود.

در مسیرهای طولانی یا برای مصرف‌کننده‌هایی مانند پمپ و موتور، ممکن است حتی با وجود مناسب‌بودن جریان عادی، به سطح مقطع بزرگ‌تری نیاز باشد. محاسبه نهایی باید توسط برق‌کار یا طراح تأسیسات انجام شود.

اتصال استاندارد سیم افشان

برای اتصال سیم افشان نمره 4 به فیوز، کلید، ترمینال یا تجهیزات تابلو برق، استفاده از سرسیم یا وایرشوی متناسب توصیه می‌شود. وایرشوی استاندارد از پراکنده‌شدن رشته‌های مسی جلوگیری کرده و سطح تماس مطمئن‌تری در ترمینال ایجاد می‌کند.

اتصال شل، پرس نامناسب یا قرارگرفتن ناقص هادی در ترمینال می‌تواند باعث افزایش مقاومت موضعی، داغ‌شدن و آسیب به عایق شود. اتصالات باید با ابزار مناسب و مطابق دستورالعمل تجهیزات اجرا شوند.

انتخاب رنگ مناسب سیم

سیم افشان 1×4 ممکن است در رنگ‌های مختلف عرضه شود. رنگ عایق باید متناسب با نقش سیم در مدار انتخاب شود. رنگ آبی معمولاً برای نول، سبز و زرد برای ارت و رنگ‌های دیگر برای هادی‌های فاز مورد استفاده قرار می‌گیرند.

رعایت رنگ‌بندی صحیح، ایمنی تعمیرات و عیب‌یابی آینده را افزایش می‌دهد. رنگ محصول تحویلی باید پیش از ثبت سفارش و متناسب با نیاز پروژه مشخص شود.

موارد منع استفاده

• دفن مستقیم زیر خاک بدون کابل و محافظ مناسب
• نصب مستقیم در فضای باز و زیر نور خورشید بدون لوله یا پوشش محافظ
• استفاده در محیط‌های دائماً خیس یا غوطه‌ور در آب
• استفاده به‌عنوان کابل متحرک در معرض کشش و ضربه مداوم
• نصب در مجاورت شعله یا سطوح بسیار داغ
• استفاده برای جریانی بیشتر از ظرفیت محاسبه‌شده مدار
• نصب بدون فیوز و حفاظت الکتریکی متناسب

نکات مهم پیش از خرید

• نام افق ابهر و مشخصات 1×4 روی محصول و بسته‌بندی بررسی شود.
• از تمام مس بودن هادی و اصالت کالا اطمینان حاصل شود.
• طول 100 متری حلقه و سلامت عایق کنترل شود.
• رنگ سیم متناسب با کاربرد فاز، نول یا ارت انتخاب شود.
• سطح مقطع براساس جریان مصرفی و طول مسیر محاسبه شود.
• افت ولتاژ و جریان راه‌اندازی تجهیزات موتوری بررسی شود.
• از سرسیم و ترمینال متناسب با سیم نمره 4 استفاده شود.

جمع‌بندی توضیحات

سیم برق افشان تمام مس 1 در 4 افق ابهر حلقه 100 متر، محصولی مناسب برای سیم‌کشی‌های ثابت ساختمانی، مسیرهای تغذیه متناسب و بعضی کاربردهای تابلو برق است. هادی مسی افشان، انعطاف‌پذیری مناسب، عایق PVC و بسته‌بندی 100 متری از مهم‌ترین ویژگی‌های این محصول هستند. انتخاب نهایی سیم باید براساس جریان، طول مسیر، افت ولتاژ، روش نصب و فیوز حفاظتی انجام شود.
