نوع روکش :PVC
برند:افق ابهر
نوع محصول:سیم برق افشان تمام مس
سطح مقطع:۱×۶ میلیمتر مربع

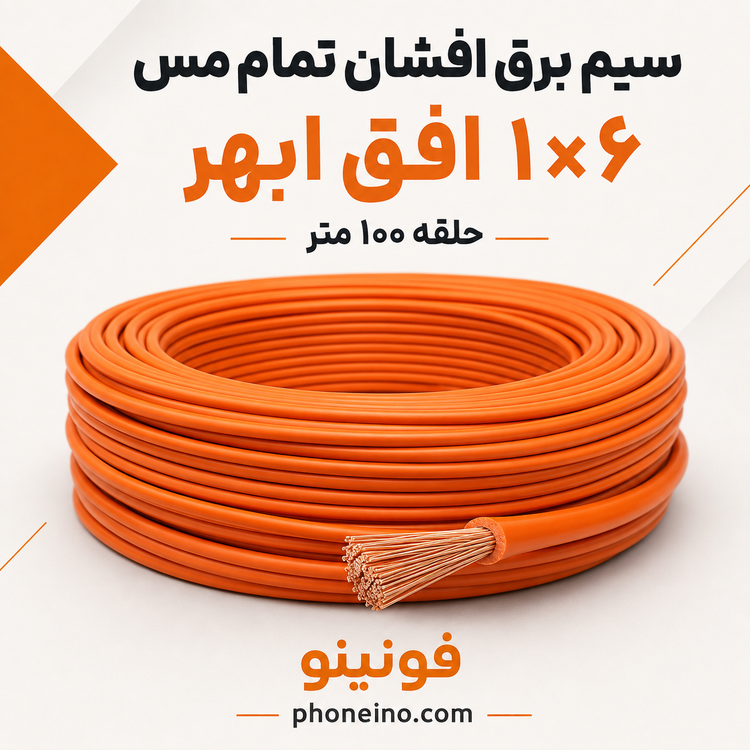

سیم برق افشان تمام مس 1 در 6 افق ابهر حلقه 100 متر
برند:سیم آدا (افق ابهر)
رنگ
گارانتی اصالت و سلامت کالا
مشخصات
نوع روکش
PVC
برند
افق ابهر
نوع محصول
سیم برق افشان تمام مس
سطح مقطع
۱×۶ میلیمتر مربع
طول حلقه
۱۰۰ متر
تعداد رشته
تکرشته
جنس هادی
مس افشان
ساختار هادی
مفتولهای مسی نازک و انعطافپذیر
ولتاژ نامی
۴۵۰/۷۵۰ ولت
کاربرد
سیمکشی ساختمان، تابلو برق و مدارهای قدرت متناسب
توضیحات
معرفی سیم برق افشان تمام مس 1 در 6 افق ابهر حلقه 100 متر
سیم برق افشان تمام مس 1 در 6 افق ابهر حلقه 100 متر، یک سیم تکرشته انعطافپذیر با سطح مقطع اسمی 6 میلیمتر مربع است که برای انتقال جریان برق در سیمکشیهای ثابت ساختمانی، تابلوهای برق و بعضی مدارهای قدرت مورد استفاده قرار میگیرد. هادی این محصول از تعداد زیادی رشته نازک مسی تشکیل شده و به همین دلیل در مقایسه با سیمهای مفتولی، انعطافپذیری بیشتری دارد.
استفاده از هادی تمام مس باعث ایجاد رسانایی مناسب، کاهش مقاومت الکتریکی و عملکرد پایدارتر سیم در صورت انتخاب صحیح سطح مقطع میشود. این محصول بهصورت حلقه 100 متری عرضه شده و برای پروژههایی که به متراژ بیشتری از سیم نمره 6 نیاز دارند، انتخابی مناسب و اقتصادی محسوب میشود.
مفهوم سایز 1×6 چیست؟
عبارت 1×6 نشان میدهد که محصول از یک رشته سیم با سطح مقطع اسمی 6 میلیمتر مربع تشکیل شده است. عدد 6 به سطح مقطع هادی اشاره دارد و نباید با قطر ظاهری سیم اشتباه گرفته شود. قطر خارجی محصول علاوه بر سطح مقطع مس، به ضخامت و نوع عایق نیز بستگی دارد.
این سیم تنها یک هادی عایقشده است؛ بنابراین برای اجرای یک مدار کامل تکفاز باید سیمهای فاز، نول و در صورت نیاز سیم ارت بهصورت جداگانه و با رنگبندی صحیح انتخاب شوند.
هادی افشان تمام مس
هادی سیم 1 در 6 افق ابهر از مجموعهای از رشتههای نازک مسی تشکیل شده است. ساختار چندرشتهای باعث افزایش انعطافپذیری سیم میشود و عبوردادن آن از داخل لوله برق، داکت و مسیرهای دارای خم را نسبت به هادیهای مفتولی آسانتر میکند.
مس به دلیل رسانایی الکتریکی مناسب و مقاومت کمتر نسبت به هادیهای آلومینیومی یا CCA، گزینهای مطلوب برای سیمکشی ساختمان است. البته عملکرد نهایی سیم تنها به جنس هادی بستگی ندارد و عواملی مانند سطح مقطع واقعی، کیفیت اتصالات، طول مسیر و حفاظت مدار نیز اهمیت زیادی دارند.
عایق PVC
رشتههای مسی این محصول توسط عایق PVC پوشانده شدهاند. این عایق از تماس مستقیم هادی با سایر اجزای مدار جلوگیری کرده و در شرایط نصب استاندارد، مقاومت مناسبی در برابر سایش معمول، رطوبت محدود و تنشهای رایج سیمکشی ایجاد میکند.
وجود عایق PVC به معنای نسوزبودن کامل سیم نیست. این محصول نباید بدون حفاظت مناسب در مجاورت شعله، سطوح بسیار داغ، مواد خورنده، نور مستقیم و مداوم خورشید یا محیطهای مرطوب و غوطهور در آب استفاده شود.
ولتاژ نامی 450/750 ولت
سیم افشان 1×6 افق ابهر با ولتاژ نامی 450/750 ولت برای استفاده در مدارهای فشار ضعیف و سیمکشیهای ثابت متناسب طراحی شده است. انتخاب سیم باید مطابق ولتاژ مدار، شرایط نصب، استانداردهای برق ساختمان و نظر برقکار یا طراح تأسیسات انجام شود.
ولتاژ نامی سیم به معنای امکان استفاده آن برای هر نوع مصرفکننده نیست. توان و جریان مدار، طول مسیر، نوع حفاظت، افت ولتاژ و شرایط حرارتی باید پیش از نصب محاسبه شوند.
انعطافپذیری مناسب هنگام سیمکشی
ساختار افشان سیم باعث میشود هنگام عبور از لولههای برق و داکت، انعطاف مناسبی داشته باشد. این ویژگی در مسیرهای دارای خم، تابلوهای برق و محلهایی که هدایت سیم مفتولی دشوار است، کار نصاب را آسانتر میکند.
با وجود انعطافپذیری مناسب، سیم نباید با کشش شدید از داخل لوله عبور داده شود؛ زیرا فشار زیاد ممکن است به عایق یا رشتههای هادی آسیب برساند. انتخاب قطر صحیح لوله و رعایت ظرفیت مجاز آن، نقش مهمی در نصب ایمن دارد.
حلقه 100 متری مناسب پروژههای ساختمانی
این محصول بهصورت حلقه 100 متری عرضه میشود و برای پروژههای ساختمانی، بازسازی، سیمکشی تابلو و اجرای مسیرهای متعدد گزینه مناسبی است. بستهبندی حلقهای، حمل، نگهداری و برآورد مقدار سیم مورد نیاز پروژه را آسانتر میکند.
برای اطمینان از طول حلقه، اصالت برند و مشخصات فنی، باید نوشتههای روی عایق، برچسب بستهبندی، وزن محصول، نشان استاندارد و سلامت پلمب یا شیرینگ کالا پیش از نصب بررسی شود.
کاربردهای سیم افشان 1 در 6
سطح مقطع 6 میلیمتر مربع برای مدارهایی انتخاب میشود که نسبت به سیمهای 1.5، 2.5 یا 4 میلیمتر مربع به ظرفیت انتقال جریان بیشتری نیاز دارند. کاربرد دقیق این سیم باید براساس محاسبات فنی مشخص شود، اما میتواند در موارد زیر مورد استفاده قرار گیرد:
- سیمکشی ثابت داخل لوله برق یا داکت مناسب
- برخی مسیرهای تغذیه و انشعابات اصلی واحدهای ساختمانی
- سیمکشی داخلی تابلوهای برق و جعبههای توزیع
- تغذیه بعضی تجهیزات پرمصرف با محاسبه فنی صحیح
- مدارهای مرتبط با پمپ، موتور یا تجهیزات کارگاهی متناسب با جریان راهاندازی
- اجرای هادی حفاظتی یا ارت در صورت انتخاب رنگ و سطح مقطع مطابق مقررات
جریان مجاز سیم 1×6 چقدر است؟
برای سیم 1×6 نمیتوان یک مقدار آمپر ثابت و همیشگی اعلام کرد. جریان مجاز به عواملی مانند روش نصب، قرارگرفتن داخل لوله یا فضای آزاد، تعداد سیمهای کنار یکدیگر، دمای محیط، نوع عایق، طول مسیر و افت ولتاژ بستگی دارد.
ممکن است یک سیم نمره 6 در مسیر کوتاه و شرایط خنک، ظرفیت متفاوتی نسبت به همان سیم در لوله شلوغ، مسیر طولانی یا محیط گرم داشته باشد. انتخاب فیوز نیز باید براساس ضعیفترین بخش مدار و شرایط واقعی نصب انجام شود، نه فقط عدد اسمی سطح مقطع سیم.
اهمیت محاسبه افت ولتاژ
در مسیرهای طولانی، افت ولتاژ میتواند باعث کاهش عملکرد تجهیزات، افزایش جریان بعضی مصرفکنندهها و ایجاد گرمای اضافی شود. به همین دلیل حتی اگر سیم از نظر جریان نامی مناسب به نظر برسد، ممکن است براساس طول مسیر به سطح مقطع بزرگتری نیاز باشد.
برای مصرفکنندههایی مانند موتور، پمپ آب، کولر یا تجهیزات دارای جریان راهاندازی بالا، محاسبه افت ولتاژ و جریان اولیه اهمیت بیشتری دارد و باید توسط برقکار متخصص انجام شود.
اتصال صحیح سیم افشان به ترمینال
برای اتصال سیم افشان نمره 6 به کلید، فیوز، ترمینال یا تجهیزات تابلو برق، بهتر است از سرسیم یا وایرشوی متناسب استفاده شود. جمعکردن رشتهها، قرارگیری کامل هادی در ترمینال و سفتکردن اتصال با گشتاور مناسب، خطر شلشدن و گرمشدن محل اتصال را کاهش میدهد.
قلعاندودکردن سر سیم برای تمام ترمینالهای پیچی توصیه نمیشود؛ زیرا قلع ممکن است در طول زمان تغییر شکل دهد و اتصال شل شود. نوع اتصال باید مطابق دستورالعمل ترمینال و اصول برقکشی انتخاب شود.
رنگبندی سیم
این محصول ممکن است در رنگهای مختلف عرضه شود. رنگ عایق باید براساس کاربرد سیم در مدار انتخاب شود. استفاده از رنگ آبی برای نول و سبز و زرد برای هادی حفاظتی یا ارت باید مطابق مقررات رعایت شود و سایر رنگها معمولاً برای هادیهای فاز استفاده میشوند.
رنگ محصول تحویلی باید پیش از خرید و متناسب با نیاز پروژه انتخاب شود. استفاده نادرست از رنگها میتواند عیبیابی، تعمیر و نگهداری مدار را دشوار و خطرناک کند.
موارد منع استفاده
- نصب مستقیم زیر خاک بدون کابل و حفاظت مناسب
- استفاده در فضای باز و زیر نور مستقیم خورشید بدون محافظ
- استفاده بهعنوان کابل متحرک در معرض کشش یا ضربه مداوم
- نصب در محیطهای بسیار گرم، شیمیایی یا دائماً مرطوب بدون بررسی تخصصی
- قرار دادن سیم در مسیرهایی با احتمال آسیب مکانیکی بدون لوله یا داکت
- استفاده برای جریانی بالاتر از ظرفیت محاسبهشده مدار
نکات مهم پیش از خرید
- نام برند افق ابهر و سطح مقطع 1×6 روی عایق و بستهبندی بررسی شود.
- از تمام مس بودن هادی و اصالت محصول اطمینان حاصل شود.
- طول حلقه، سلامت عایق و بستهبندی محصول کنترل شود.
- رنگ عایق متناسب با کاربرد فاز، نول یا ارت انتخاب شود.
- سطح مقطع مورد نیاز براساس جریان، طول مسیر و افت ولتاژ محاسبه شود.
- فیوز حفاظتی متناسب با شرایط مدار و سیمکشی انتخاب شود.
- برای اتصال به تجهیزات از سرسیم مناسب نمره 6 استفاده شود.
جمعبندی توضیحات
سیم برق افشان تمام مس 1 در 6 افق ابهر حلقه 100 متر، گزینهای کاربردی برای سیمکشیهای ثابت و مدارهایی است که به سطح مقطع 6 میلیمتر مربع نیاز دارند. هادی مسی افشان، انعطافپذیری مناسب، عایق PVC و بستهبندی 100 متری، این محصول را برای پروژههای ساختمانی و تابلوهای برق مناسب کرده است. ایمنی و عملکرد مطلوب سیم زمانی تضمین میشود که سطح مقطع، فیوز، روش نصب و اتصالات براساس محاسبات فنی انتخاب شوند.
نقد و بررسی
نقد و بررسی سیم برق افشان تمام مس 1×6 افق ابهر حلقه 100 متر
سیم برق افشان تمام مس 1 در 6 افق ابهر برای خریدارانی مناسب است که به یک سیم تکرشته انعطافپذیر با سطح مقطع نسبتاً بالا نیاز دارند. این سایز در مقایسه با سیمهای متداول 1.5 و 2.5 میلیمتر مربع، برای مدارهای پرجریانتر یا مسیرهایی که افت ولتاژ اهمیت بیشتری دارد انتخاب میشود؛ البته کاربرد نهایی باید براساس محاسبات برقکار مشخص شود.
بررسی کیفیت هادی مسی
مهمترین بخش هر سیم برق، هادی آن است. استفاده از رشتههای مسی در این محصول باعث ایجاد رسانایی مناسب و مقاومت الکتریکی کمتر نسبت به سیمهای CCA یا آلومینیومی همسطح میشود. هادی افشان همچنین انعطاف بیشتری دارد و عبور آن از مسیرهای دارای خم آسانتر است.
عبارت تمام مس تنها زمانی ارزش واقعی دارد که سطح مقطع هادی، خلوص مس و وزن محصول مطابق مشخصات تولید باشد. به همین دلیل بررسی اصالت بستهبندی و خرید از فروشنده معتبر اهمیت زیادی دارد.
بررسی انعطافپذیری
ساختار چندرشتهای، سیم 1×6 افق ابهر را نسبت به سیم مفتولی همسطح نرمتر و منعطفتر میکند. این ویژگی برای عبور از لوله، نصب در داکت و سیمکشی داخلی تابلو مزیت مهمی محسوب میشود.
بااینحال سیم نمره 6 نسبت به سایزهای کوچکتر ضخیمتر است و برای عبور آسان آن باید قطر لوله، تعداد خمها و تعداد سیمهای موجود در مسیر بهدرستی انتخاب شود.
بررسی عایق PVC
عایق PVC برای سیمکشیهای رایج داخل ساختمان عملکرد مناسبی دارد و از هادی در برابر تماس و سایش معمول محافظت میکند. این عایق برای نصب ثابت در لوله یا داکت مناسب است؛ اما نباید آن را با عایقهای نسوز، کمدود یا مخصوص محیطهای صنعتی اشتباه گرفت.
اگر پروژه به سیم مقاوم در برابر شعله، مواد شیمیایی، روغن، تابش خورشید یا دمای بالا نیاز دارد، باید محصولی با نوع عایق و استاندارد مخصوص همان شرایط انتخاب شود.
ارزش خرید حلقه 100 متری
عرضه محصول بهصورت حلقه 100 متری برای پروژههای ساختمانی و برقکارانی که مصرف پیوسته دارند مقرونبهصرفهتر از خرید متری است. حلقه کامل همچنین مدیریت موجودی و محاسبه مقدار سیم باقیمانده را آسانتر میکند.
پیش از بازکردن بستهبندی بهتر است طول درجشده، وزن، رنگ، مشخصات چاپشده روی عایق و سلامت شیرینگ بررسی شود. تفاوت غیرعادی در وزن یا ضخامت میتواند نشانهای برای بررسی بیشتر اصالت کالا باشد.
آیا سیم 1×6 برای هر مصرف پرقدرتی مناسب است؟
خیر. بزرگبودن سطح مقطع به معنی مناسببودن برای تمام وسایل پرمصرف نیست. جریان مجاز سیم به روش نصب، دمای محیط، تعداد هادیهای کنار هم، طول مسیر و نوع حفاظت بستگی دارد. تجهیزات موتوری نیز ممکن است هنگام راهاندازی چند برابر جریان عادی مصرف کنند.
برای تجهیزاتی مانند پمپ، موتور، کولر، اجاق برقی یا ورودی یک واحد، باید جریان واقعی، جریان راهاندازی، افت ولتاژ و فیوز حفاظتی محاسبه شود. در بعضی پروژهها نمره 6 کافی است و در برخی مسیرها باید از سطح مقطع بزرگتر استفاده کرد.
اهمیت کیفیت اتصال
بخش قابلتوجهی از داغشدنها و خرابیهای الکتریکی در محل اتصال رخ میدهد، نه در طول سالم سیم. اگر رشتههای سیم افشان زیر پیچ ترمینال پراکنده شوند یا اتصال شل باشد، مقاومت موضعی افزایش پیدا کرده و گرما تولید میشود.
استفاده از وایرشو یا سرسیم متناسب، ابزار پرس استاندارد و ترمینال مناسب نمره 6 میتواند کیفیت اتصال را افزایش دهد. پس از نصب نیز اتصالات تابلو باید طبق اصول نگهداری بررسی شوند.
مزایای سیم افشان 1×6 افق ابهر
- هادی تمام مس با رسانایی مناسب
- سطح مقطع اسمی 6 میلیمتر مربع
- انعطافپذیری بیشتر نسبت به سیم مفتولی
- عبور آسانتر از لوله و داکت استاندارد
- مناسب برای بسیاری از سیمکشیهای ثابت و تابلوهای برق
- عایق PVC مناسب کاربردهای رایج ساختمانی
- ولتاژ نامی 450/750 ولت
- عرضه بهصورت حلقه 100 متری
- مناسب مصرف پروژهای و برقکاری حرفهای
- قابلیت استفاده در رنگبندیهای مختلف متناسب با مدار
محدودیتهای محصول
- برای دفن مستقیم زیر خاک طراحی نشده است.
- استفاده مستقیم در فضای باز بدون محافظ توصیه نمیشود.
- عایق PVC معمولی به معنای نسوز یا ضدحریق کامل نیست.
- جریان مجاز آن یک عدد ثابت برای تمام شرایط نصب نیست.
- برای مدار کامل به هادیهای مجزای فاز، نول و ارت نیاز است.
- در مسیرهای طولانی باید افت ولتاژ محاسبه شود.
- برای تجهیزات موتوری باید جریان راهاندازی نیز بررسی شود.
مقایسه با سیم مفتولی 1×6
سیم افشان 1×6 از تعداد زیادی رشته مسی نازک تشکیل شده و به همین دلیل انعطافپذیری بیشتری نسبت به سیم مفتولی دارد. عبور آن از لولههای دارای خم و استفاده در داخل تابلو معمولاً آسانتر است.
در مقابل، سیم مفتولی برای بعضی نصبهای ثابت فرم خود را بهتر حفظ میکند و اتصال آن در برخی ترمینالها سادهتر است. انتخاب میان سیم افشان و مفتولی باید براساس نوع نصب، دستورالعمل تجهیزات و مقررات پروژه انجام شود.
این محصول برای چه کسانی مناسب است؟
سیم برق افشان تمام مس 1 در 6 افق ابهر حلقه 100 متر برای برقکاران، پیمانکاران ساختمانی، تابلوسازان و خریدارانی مناسب است که به سیم نمره 6 انعطافپذیر برای نصب ثابت نیاز دارند. حلقه 100 متری نیز برای پروژههایی با مصرف بالا انتخابی مناسبتر از خرید متری است.
ارزش خرید نهایی
این محصول در صورت اصالت کالا، سطح مقطع واقعی و نصب اصولی، میتواند انتخابی قابلاعتماد برای بسیاری از مدارهای ساختمانی و تابلوهای برق باشد. هادی تمام مس و ساختار افشان از مهمترین نقاط قوت آن هستند و حلقه 100 متری نیز ارزش خرید پروژهای محصول را افزایش میدهد.
بااینحال انتخاب نمره 6 نباید براساس حدس یا صرفاً توان اسمی مصرفکننده انجام شود. جریان مدار، طول مسیر، افت ولتاژ، دمای محیط، روش نصب و فیوز حفاظتی باید پیش از اجرا محاسبه شوند.
