پنل تصویری الکتروپیک مدل 1086

معرفی پنل تصویری الکتروپیک مدل 1086

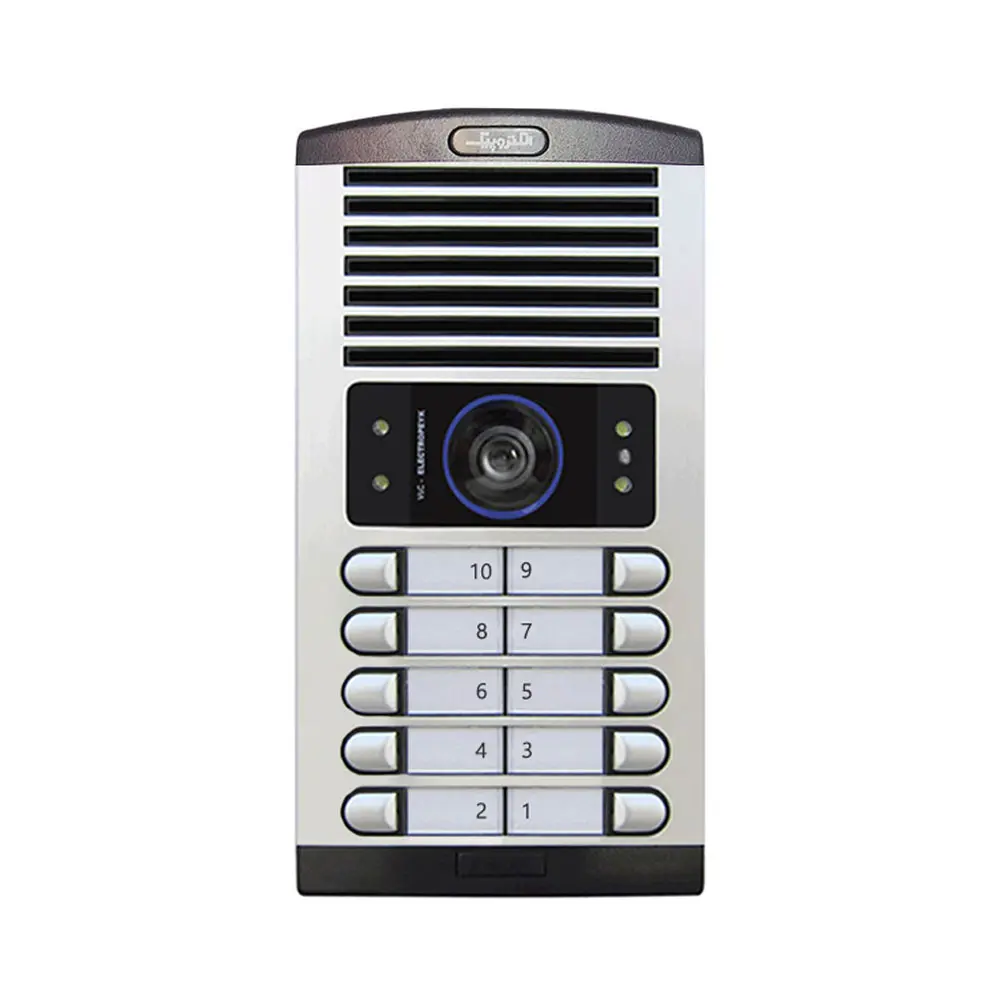

پنل تصویری الکتروپیک مدل 1086 یکی از پنل‌های باسابقه و پرکاربرد این برند برای راه‌اندازی آیفون تصویری ساختمان است. این محصول در ورودی ساختمان نصب می‌شود و امکان مشاهده مراجعه‌کننده، مکالمه صوتی دوطرفه، فراخوانی واحد موردنظر و ارسال فرمان بازکردن درب را فراهم می‌کند.

بدنه آلومینیومی آنودایزشده، دوربین رنگی با قابلیت تنظیم زاویه در چهار جهت، دید در شب، کلیدهای مکانیکی مقاوم، تنظیم صدای پنل و سوئیچ ضدسرقت از مهم‌ترین ویژگی‌های مدل 1086 هستند. این نسخه، مدل استاندارد پنل 1086 است و کارت‌خوان RFID، صفحه‌کلید رمز یا اتصال Wi-Fi داخلی ندارد.

عملکرد پنل تصویری 1086

مراجعه‌کننده با فشردن کلید مربوط به هر واحد، زنگ مانیتور داخل همان واحد را فعال می‌کند. تصویر فضای مقابل درب روی نمایشگر مانیتور ظاهر می‌شود و ساکن می‌تواند ضمن مشاهده مراجعه‌کننده، با او صحبت کرده و در صورت تأیید، فرمان بازشدن قفل را صادر کند.

امکاناتی مانند ذخیره عکس، ضبط فیلم، اتصال به دوربین امنیتی یا ارتباط داخلی به مدل مانیتور استفاده‌شده وابسته‌اند و جزو امکانات خود پنل محسوب نمی‌شوند. وظیفه پنل، دریافت صدا و تصویر، ارسال زنگ و همکاری با مجموعه دربازکن است.

دوربین رنگی با زاویه قابل تنظیم

دوربین پنل 1086 هنگام نصب در چهار جهت بالا، پایین، چپ و راست قابل تنظیم است. نصاب می‌تواند زاویه دوربین را متناسب با ارتفاع پنل، موقعیت درب و محل معمول ایستادن مراجعه‌کننده تنظیم کند تا چهره فرد در مرکز تصویر قرار گیرد.

تنظیم دوربین باید هم‌زمان با مشاهده تصویر روی مانیتور انجام شود. اگر پنل در ارتفاع یا موقعیت نامناسبی نصب شود، محدوده حرکت داخلی دوربین ممکن است برای اصلاح کامل زاویه کافی نباشد.

نوع حسگر دوربین در سری‌های مختلف

در بعضی نمونه‌ها و منابع قدیمی‌تر پنل 1086 از حسگر CCD نام برده شده، درحالی‌که اطلاعات رسمی نسخه‌های جدیدتر خانواده 1086 به دوربین CMOS یک‌سوم اینچی اشاره می‌کنند. این تفاوت می‌تواند به تغییرات سری تولید مربوط باشد؛ بنابراین برای درج نوع قطعی سنسور، مشخصات روی بسته‌بندی نسخه موجود در انبار فونینو ملاک نهایی است.

در هر دو حالت، دوربین برای مشاهده چهره مراجعه‌کننده در فاصله متعارف آیفون تصویری طراحی شده و نباید آن را جایگزین دوربین مداربسته حرفه‌ای دانست.

دید در شب و چراغ‌های کمکی

اطراف دوربین پنل، چراغ‌های LED کمکی قرار گرفته‌اند که هنگام فراخوانی واحد روشن می‌شوند. این چراغ‌ها نور موردنیاز برای مشاهده بهتر چهره مراجعه‌کننده در شب یا محیط‌های کم‌نور را فراهم می‌کنند.

در برخی سری‌های جدید، LEDهای اطراف دوربین با فشردن کلید زنگ فعال می‌شوند و ممکن است در روشنایی روز نیز تا پایان مکالمه روشن بمانند. این وضعیت الزاماً نشانه خرابی پنل نیست.

کیفیت دید در شب به فاصله فرد از پنل، نور محیط، تمیزی پوشش دوربین و موقعیت منبع نور بستگی دارد. قرارگرفتن چراغ پرنور پشت سر مراجعه‌کننده ممکن است باعث تیره‌شدن چهره او شود.

بدنه آلومینیومی آنودایزشده

بدنه پنل 1086 از آلومینیوم با پوشش آنودایز ساخته شده است. این پوشش مقاومت سطح را در برابر خوردگی، اکسیدشدن، فرسایش و خط‌وخش‌های معمول افزایش می‌دهد و برای استفاده در ورودی ساختمان مناسب است.

بدنه فلزی علاوه بر دوام مناسب، ظاهر نقره‌ای و رسمی به پنل می‌دهد. بخش دوربین و بلندگو با رنگ مشکی از قسمت کلیدها تفکیک شده و شماره یا نام هر واحد نیز در قسمت جااسمی قرار می‌گیرد.

مقاومت در برابر شرایط محیطی

بدنه آنودایزشده و کلیدهای آبکاری‌شده برای تحمل شرایط متعارف محیط ورودی طراحی شده‌اند؛ بااین‌حال، درجه حفاظت IP مشخصی برای نسخه استاندارد 1086 در صفحه عمومی سازنده اعلام نشده است. به همین دلیل نباید این مدل را کاملاً ضدآب معرفی کرد.

برای افزایش طول عمر پنل بهتر است آن را زیر سردر یا باران‌گیر نصب کرد. آب‌بندی مناسب اطراف قوطی توکار نیز مانع ورود آب از پشت پنل و آسیب‌دیدن دوربین، بلندگو و مدار الکترونیکی می‌شود.

کلیدهای مکانیکی تک‌سوئیچی

کلیدهای فراخوان پنل 1086 از نوع مکانیکی و تک‌سوئیچی هستند. مراجعه‌کننده با فشردن شستی واحد، زنگ همان واحد را فعال می‌کند. ساختار ساده کلیدها باعث می‌شود استفاده از پنل برای همه افراد آسان باشد.

شستی‌ها دارای آبکاری نیکل‌کروم هستند که مقاومت آن‌ها را در برابر اکسیدشدن، زنگ‌زدگی و فرسایش افزایش می‌دهد. کلید مکانیکی در ورودی‌های پرتردد ممکن است پس از استفاده طولانی به سرویس یا تعویض نیاز پیدا کند.

جااسمی قابل تعویض از روی پنل

جااسمی هر واحد از قسمت جلویی پنل قابل دسترسی است. به این ترتیب می‌توان نام ساکن یا شماره واحد را بدون بازکردن کامل صفحه و دسترسی به سیم‌کشی داخلی تعویض کرد.

بهتر است نوشته جااسمی خوانا و مقاوم در برابر رطوبت باشد. بستن صحیح قاب جااسمی نیز از ورود گردوغبار و خراب‌شدن نوشته جلوگیری می‌کند.

قابلیت تنظیم صدای پنل

مدل 1086 امکان تنظیم صدای پنل را دارد. نصاب می‌تواند از قسمت پشت محصول میزان صدا را متناسب با طول کابل، تعداد واحدها و وضعیت محیط تنظیم کند تا مکالمه واضح‌تری برقرار شود.

افزایش بیش از حد صدا ممکن است موجب سوت‌کشیدن، پژواک یا اعوجاج شود. کابل نامناسب، اتصالات ضعیف و عبور سیم آیفون در کنار کابل برق نیز می‌توانند باعث ایجاد نویز شوند.

سوئیچ ضدسرقت

پنل تصویری 1086 به سوئیچ ضدسرقت مجهز است. در صورت بازشدن یا جداشدن غیرمجاز صفحه، این سوئیچ می‌تواند زنگ واحدهای متصل را فعال کند و ساکنان را از دست‌کاری پنل مطلع سازد.

عملکرد این قابلیت به نصب و سیم‌بندی صحیح بستگی دارد. سوئیچ ضدسرقت نقش هشداردهنده دارد و جایگزین نصب محکم، پیچ ایمن، باران‌گیر یا سایر تجهیزات امنیتی نیست.

سیم‌بندی و کابل مناسب

پنل‌های معمولی سری 1086 از ساختار سیم‌بندی آنالوگ الکتروپیک استفاده می‌کنند. در اطلاعات رسمی خانواده این محصول، اتصال پنل با پنج رشته سیم ذکر شده است. تعداد رشته‌های کلی پروژه با توجه به تعداد واحدها و تجهیزات جانبی تعیین می‌شود.

برای دستیابی به تصویر و صدای مناسب، استفاده از کابل مسی فویل‌دار توصیه می‌شود. براساس راهنمای الکتروپیک، کابل ۰٫۶ میلی‌متر فویل‌دار مسی برای مسیرهای معمول مناسب است و در فاصله‌های بیشتر از حدود ۳۰ متر باید استفاده از کابل با سطح مقطع بالاتر بررسی شود.

کابل آلومینیومی یا CCA، اتصالات اکسیدشده، سطح مقطع کم و عبور کابل در کنار سیم برق می‌توانند باعث افت کیفیت تصویر، ایجاد خطوط روی نمایشگر، نویز صوتی یا عملکرد نامنظم زنگ شوند.

قابلیت استفاده در ساختمان‌های چندواحدی

پنل 1086 با تعداد کلیدهای مختلف برای ساختمان‌های تک‌واحدی و چندواحدی عرضه می‌شود. براساس اطلاعات رسمی نسخه‌های فعلی این خانواده، پشتیبانی تا ۲۴ واحد در نظر گرفته شده است؛ بااین‌حال، تعداد قابل سفارش و نحوه چینش پنل باید براساس نسخه موجود بررسی شود.

در تعداد واحد بالا ممکن است از پنل‌های ترکیبی با آرایش عمودی یا افقی استفاده شود. برای مجتمع‌های بسیار بزرگ، مقایسه مدل 1086 با پنل‌های کدینگ منطقی است؛ زیرا پنل کدینگ بدون تعداد زیاد شستی، فضای کمتری اشغال می‌کند.

سازگاری با مانیتورهای الکتروپیک

پنل 1086 با بسیاری از مانیتورهای آنالوگ آیفون تصویری الکتروپیک سازگار است. مدل‌هایی مانند 996، 1294، 403، 1096، 803، 797، 897، 1196، 1286 و 592 ممکن است در پکیج‌های مجهز به این پنل استفاده شوند.

سازگاری نهایی باید براساس مدل دقیق مانیتور، نسخه برد، تعداد واحد و نقشه سیم‌کشی تأیید شود. اتصال مانیتورها یا تجهیزات برندهای دیگر بدون بررسی فنی توصیه نمی‌شود.

تفاوت پنل 1086 ساده با 1086-RFID

نسخه استاندارد 1086 فاقد کارت‌خوان است و ساکنان نمی‌توانند با نزدیک‌کردن کارت یا تگ به پنل، درب را باز کنند. در این مدل، بازکردن درب از طریق کلید مانیتور داخل واحد یا روش‌های مکانیکی انجام می‌شود.

نسخه 1086-RFID علاوه بر امکانات مدل ساده، یک ماژول کارت‌خوان ۱۲۵ کیلوهرتزی دارد. اگر ورود با تگ برای ساختمان ضروری نیست، نسخه استاندارد معمولاً هزینه خرید و سیم‌بندی ساده‌تری خواهد داشت.

تفاوت پنل 1086 با نسخه Wi-Fi

پنل 1086 استاندارد اتصال Wi-Fi داخلی و کنترل مستقیم از طریق تلفن همراه ندارد. نسخه Wi-Fi این خانواده برای کاربردهای متفاوت عرضه شده و نباید امکانات آن را به مدل معمولی نسبت داد.

تجهیزات لازم برای راه‌اندازی کامل

این محصول فقط پنل جلوی درب است و برای تشکیل سیستم کامل آیفون تصویری به تجهیزات دیگری نیاز دارد. تعداد و نوع قطعات باید متناسب با تعداد واحدها و وضعیت ساختمان انتخاب شود.

• پنل تصویری 1086 متناسب با تعداد واحدها
• یک مانیتور تصویری سازگار برای هر واحد
• منبع تغذیه مناسب سیستم و قفل
• قفل زنجیری یا قفل برقی سازگار با درب
• کابل مسی فویل‌دار با تعداد رشته مناسب
• سوئیچر یا تجهیزات توزیع در صورت نیاز پروژه
• قوطی توکار و متعلقات نصب متناسب با پنل

نکات مهم پیش از خرید

• تعداد دقیق واحدها و کلیدهای موردنیاز مشخص شود.
• مدل مانیتورهای داخل واحد از نظر سازگاری بررسی گردد.
• سلامت و تعداد رشته‌های کابل قدیمی کنترل شود.
• چینش عمودی یا افقی پنل متناسب با فضای ورودی انتخاب شود.
• ابعاد قوطی توکار نسخه انتخابی با محل نصب تطبیق داده شود.
• نوع سنسور دوربین از روی مشخصات سری تولید بررسی گردد.
• این نسخه فاقد RFID، رمز عبور و Wi-Fi است.
• قفل، منبع تغذیه، مانیتور و کابل معمولاً جداگانه تهیه می‌شوند.

نکات نصب و نگهداری

• زاویه دوربین هنگام نصب و با مشاهده تصویر تنظیم شود.
• پنل در ارتفاع مناسب چهره مراجعه‌کننده نصب گردد.
• برای جلوگیری از آب‌خوردگی از باران‌گیر استفاده شود.
• اتصالات پشت پنل به‌درستی عایق‌بندی شوند.
• سطح دوربین با پارچه نرم و بدون مواد ساینده تمیز شود.
• از پاشیدن مستقیم آب یا شوینده روی پنل خودداری گردد.
• تنظیم صدا پس از اتصال تمام واحدها انجام شود.
• تعمیر مدار یا تغییر سیم‌بندی به تعمیرکار مجاز سپرده شود.

جمع‌بندی توضیحات پنل تصویری 1086

پنل تصویری الکتروپیک مدل 1086 یک صفحه دم‌دری مقاوم و کاربردی برای ساختمان‌های مسکونی و اداری است. بدنه آلومینیومی، دوربین قابل تنظیم، دید در شب، کلیدهای مکانیکی، تنظیم صدا و سوئیچ ضدسرقت، امکانات اصلی این مدل را تشکیل می‌دهند. نسخه استاندارد 1086 برای خریدارانی مناسب است که یک پنل تصویری مطمئن می‌خواهند اما به کارت‌خوان RFID، رمز عبور یا Wi-Fi نیاز ندارند.
