پنل تصویری الکتروپیک مدل 1086-RFID

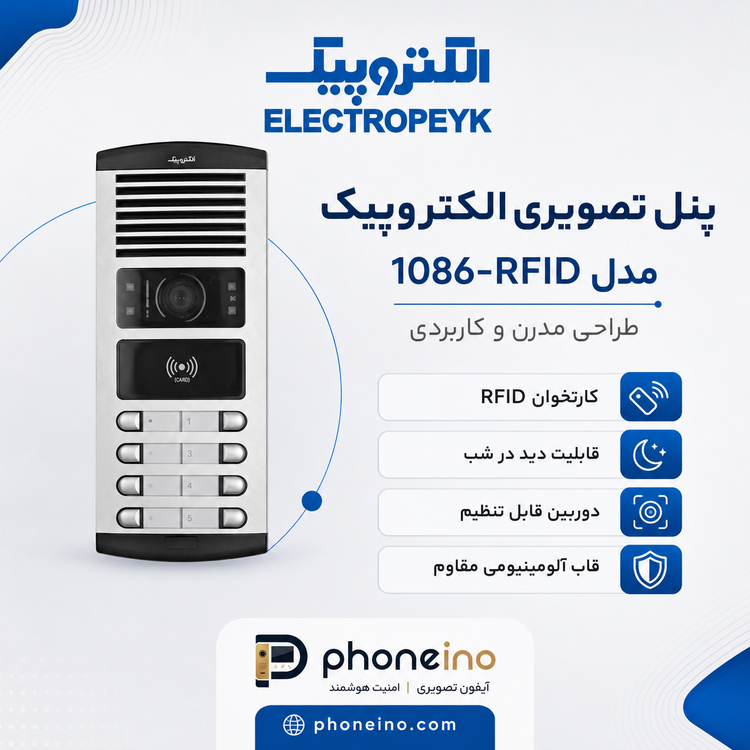

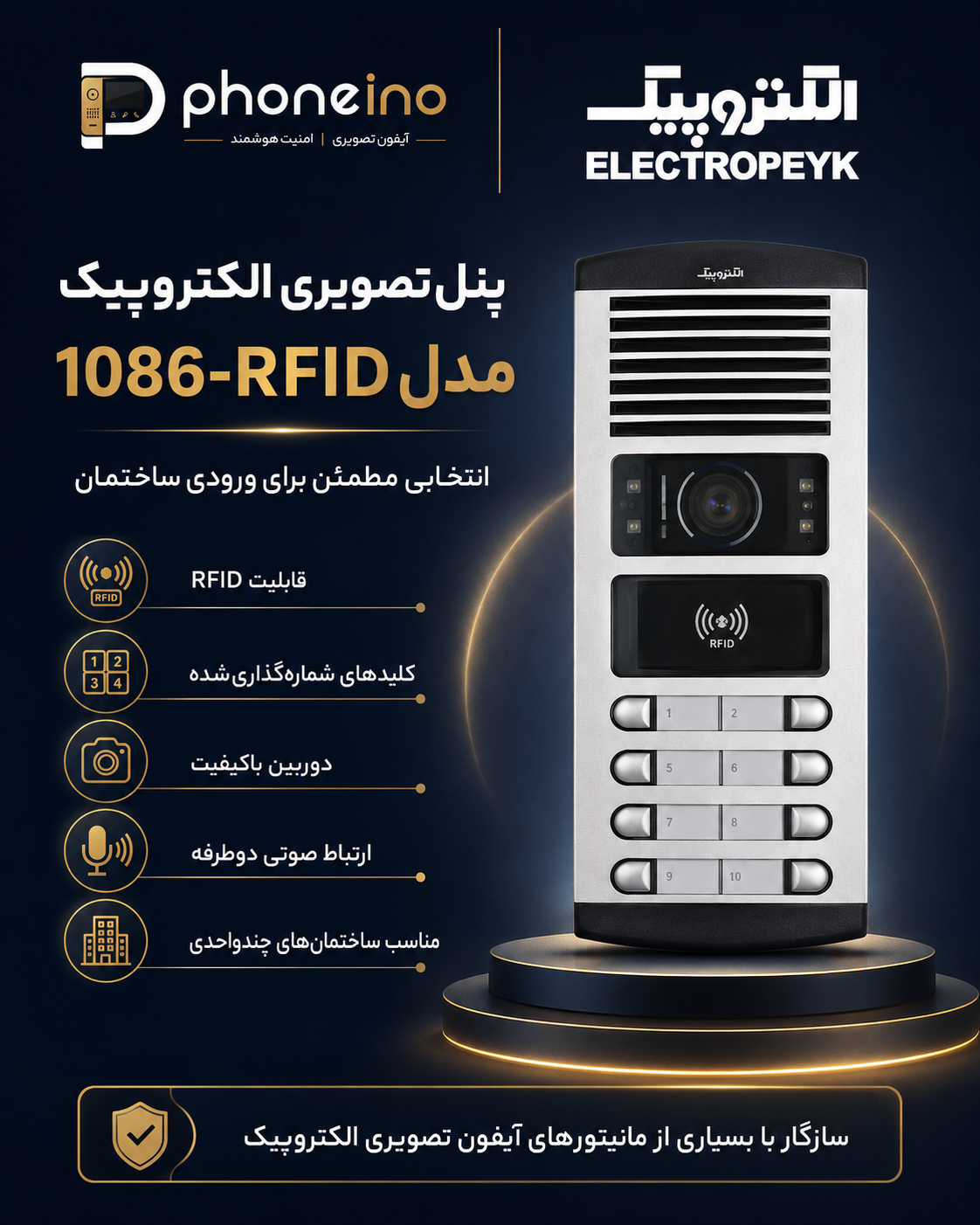

معرفی پنل تصویری الکتروپیک مدل 1086-RFID

پنل تصویری الکتروپیک مدل 1086-RFID یک صفحه دم‌دری تصویری مجهز به کارت‌خوان است که برای کنترل ورود و برقراری ارتباط صوتی و تصویری میان مراجعه‌کننده و واحدهای ساختمان طراحی شده است. این مدل علاوه بر دوربین، میکروفن، بلندگو و کلیدهای فراخوان، دارای ماژول RFID است و به ساکنان اجازه می‌دهد با کارت یا تگ تعریف‌شده، درب ورودی را بدون استفاده از کلید مکانیکی باز کنند.

بدنه آلومینیومی آنودایزشده، دوربین CMOS با قابلیت تنظیم در چهار جهت، نور کمکی اطراف دوربین، دید در شب، تنظیم صدای پنل، سوئیچ ضدسرقت و کلیدهای مکانیکی مقاوم از مهم‌ترین ویژگی‌های مدل 1086-RFID هستند. براساس مشخصات رسمی الکتروپیک، این پنل در ساختار معمول خود قابلیت پشتیبانی تا ۲۴ واحد را دارد.

عملکرد پنل تصویری 1086-RFID

مراجعه‌کننده با فشردن کلید واحد موردنظر، زنگ مانیتور همان واحد را فعال می‌کند. تصویر مقابل پنل روی مانیتور داخل واحد نمایش داده می‌شود و ساکن می‌تواند پس از مشاهده و مکالمه با مراجعه‌کننده، فرمان بازشدن درب را صادر کند.

قابلیت‌های قابل استفاده داخل واحد، مانند ذخیره عکس، ضبط فیلم، اتصال دوربین جانبی یا ارتباط داخلی، به مدل مانیتور انتخاب‌شده بستگی دارند. خود پنل وظیفه دریافت تصویر و صدا، فراخوانی واحد و ارسال فرمان‌های مربوط به دربازکن را بر عهده دارد.

بازکردن درب با کارت یا تگ RFID

اصلی‌ترین تفاوت این نسخه با پنل معمولی 1086، وجود کارت‌خوان RFID است. پس از تعریف کارت یا تگ مجاز، کاربر می‌تواند آن را به محل مشخص‌شده روی پنل نزدیک کند تا فرمان بازشدن قفل صادر شود. این قابلیت رفت‌وآمد روزمره ساکنان را سریع‌تر می‌کند و نیاز به استفاده مداوم از کلید مکانیکی را کاهش می‌دهد.

کارت‌ها و تگ‌های سازگار این مدل با فرکانس ۱۲۵ کیلوهرتز کار می‌کنند. هر کارت باید پیش از استفاده در حافظه ماژول تعریف شود؛ بنابراین نزدیک‌کردن یک کارت متفرقه یا تعریف‌نشده نباید باعث بازشدن درب شود.

مدیریت کارت‌های RFID

مدیریت کاربران به کمک کارت‌های مدیریتی مخصوص انجام می‌شود. کارت مدیریتی سبز برای افزودن کارت‌های کاربری و کارت مدیریتی قرمز برای حذف آن‌ها به کار می‌رود. کارت‌های آبی نیز معمولاً به‌عنوان کارت یا تگ کاربران تعریف می‌شوند.

بهتر است کارت‌های مدیریتی در اختیار مدیر ساختمان یا فرد مسئول باقی بمانند و همراه کارت‌های روزمره استفاده نشوند. در صورت مفقودشدن کارت یا تگ یکی از ساکنان، باید شناسه آن از ماژول حذف شود تا فرد دیگری نتواند از کارت گمشده برای ورود استفاده کند.

ظرفیت دقیق ذخیره کارت ممکن است براساس نسخه برد RFID متفاوت باشد. به همین دلیل، برای درج تعداد قطعی کارت‌های قابل تعریف باید برچسب، دفترچه یا مشخصات نسخه موجود در بسته‌بندی بررسی شود.

دوربین CMOS یک‌سوم اینچی

پنل 1086-RFID به دوربین CMOS با اندازه ۱/۳ اینچ مجهز شده است. این دوربین تصویر مراجعه‌کننده و فضای مقابل درب را به مانیتور داخل واحد انتقال می‌دهد و برای کاربری روزمره سیستم آیفون تصویری طراحی شده است.

کیفیت نهایی تصویر فقط به دوربین پنل وابسته نیست. نمایشگر مانیتور، طول مسیر، کیفیت کابل، نحوه سربندی و وجود نویز الکتریکی نیز می‌توانند بر شفافیت، رنگ و پایداری تصویر تأثیر بگذارند.

تنظیم زاویه دوربین در چهار جهت

زاویه دوربین پنل 1086-RFID در چهار جهت قابل تنظیم است. نصاب می‌تواند جهت دوربین را به سمت بالا، پایین، چپ یا راست تغییر دهد تا محدوده مقابل درب متناسب با ارتفاع و محل نصب بهتر پوشش داده شود.

تنظیم زاویه باید هنگام نصب و با مشاهده تصویر روی مانیتور انجام شود. اگر پنل بیش از حد بالا، پایین یا دور از محل ایستادن مراجعه‌کننده نصب شود، حتی تنظیم داخلی دوربین نیز ممکن است نتواند محدوده موردنظر را به‌طور کامل اصلاح کند.

نور کمکی و قابلیت دید در شب

در اطراف دوربین، چراغ‌های LED قرار گرفته‌اند که هنگام فراخوانی واحد روشن می‌شوند و نور لازم برای مشاهده بهتر چهره مراجعه‌کننده را در شب یا محیط کم‌نور فراهم می‌کنند. در طراحی‌های جدید، روشن‌شدن این LEDها می‌تواند با تحریک زنگ انجام شود و لزوماً وابسته به فتوسل نباشد.

دید در شب این پنل برای فاصله معمول مراجعه‌کننده از درب طراحی شده است و جایگزین پروژکتور یا دوربین مداربسته حرفه‌ای نیست. فاصله زیاد فرد، تاریکی کامل محیط، تابش نور از پشت سر یا آلودگی روی پوشش دوربین می‌تواند کیفیت تصویر شب را کاهش دهد.

بدنه آلومینیومی آنودایزشده

بدنه پنل از آلومینیوم با پوشش آنودایز ساخته شده است. این پوشش مقاومت سطح را در برابر خوردگی، فرسایش، اکسیدشدن و خط‌وخش‌های متعارف افزایش می‌دهد و ظاهر فلزی محصول را برای مدت بیشتری حفظ می‌کند.

بدنه برای تحمل شرایط معمول ورودی ساختمان طراحی شده است؛ بااین‌حال، نباید محصول را کاملاً ضدآب یا مناسب شست‌وشوی مستقیم دانست. نصب پنل زیر سردر یا باران‌گیر و آب‌بندی صحیح اطراف قوطی، به افزایش عمر دوربین، بلندگو، کلیدها و مدار کارت‌خوان کمک می‌کند.

کلیدهای مکانیکی مقاوم

کلیدهای فراخوان این مدل از نوع مکانیکی و تک‌سوئیچی هستند. شستی‌ها دارای آبکاری نیکل‌کروم بوده و برای مقاومت بهتر در برابر زنگ‌زدگی، اکسیدشدن و فرسایش طراحی شده‌اند.

کلید مکانیکی برای مراجعه‌کننده ساده و قابل‌فهم است، اما در ساختمان‌های بسیار پرتردد مانند هر قطعه مکانیکی دیگری ممکن است پس از استفاده طولانی به سرویس یا تعویض نیاز داشته باشد.

جااسمی قابل تعویض از روی پنل

جااسمی هر واحد از قسمت جلویی پنل قابل دسترسی و تعویض است. این ویژگی تغییر نام ساکن یا شماره واحد را آسان‌تر می‌کند و در حالت معمول، برای تعویض نوشته نیازی به بازکردن کامل پنل و دسترسی به سیم‌کشی پشت آن وجود ندارد.

بهتر است نوشته‌های جااسمی به‌صورت خوانا و مقاوم در برابر رطوبت تهیه شوند. بسته‌شدن صحیح پوشش جااسمی نیز برای جلوگیری از ورود گردوغبار و حفظ ظاهر پنل اهمیت دارد.

قابلیت تنظیم صدای پنل

میزان صدای پنل از قسمت پشت محصول قابل تنظیم است. نصاب می‌تواند پس از تکمیل سیم‌کشی، صدای رفت و برگشت را متناسب با شرایط ساختمان تنظیم کند تا مکالمه واضح و بدون نویز یا سوت‌کشیدن انجام شود.

تنظیم بیش از حد بلندگو ممکن است باعث فیدبک و ایجاد صدای سوت شود. کابل نامناسب، اتصالات ضعیف یا مجاورت سیم آیفون با کابل برق نیز می‌تواند کیفیت مکالمه را کاهش دهد.

سوئیچ ضدسرقت

پنل 1086-RFID به سوئیچ ضدسرقت مجهز است. اگر پنل توسط فرد غیرمجاز باز یا از محل نصب جدا شود، این سوئیچ می‌تواند زنگ واحدهای متصل را فعال کند و ساکنان را از دست‌کاری پنل مطلع سازد.

عملکرد صحیح این بخش به سیم‌بندی اصولی و فعال‌بودن مدار مربوط وابسته است. سوئیچ ضدسرقت یک قابلیت هشداردهنده است و به‌تنهایی جایگزین پیچ‌های ایمن، نصب محکم یا تجهیزات امنیتی کامل محسوب نمی‌شود.

سیم‌بندی پنج‌رشته‌ای

براساس اطلاعات رسمی سازنده، سیم‌بندی پنل 1086-RFID با پنج رشته سیم انجام می‌شود. این رشته‌ها وظایف مربوط به انتقال صدا، تصویر، زنگ و بخش‌های مشترک مدار را بر عهده دارند.

برای حفظ کیفیت تصویر، استفاده از کابل مسی فویل‌دار استاندارد اهمیت زیادی دارد. الکتروپیک برای مسیرهای معمول کابل ۰٫۶ میلی‌متر فویل‌دار مسی و برای فاصله‌های بیشتر از حدود ۳۰ متر، بررسی کابل با سطح مقطع بالاتر را توصیه کرده است.

منبع تغذیه موردنیاز کارت‌خوان

ماژول RFID برای فعالیت به تغذیه مناسب نیاز دارد. در راهنمای رسمی پنل، استفاده از منبع تغذیه سه‌سیم الکتروپیک مدل 386 ذکر شده است. سیم مثبت و منفی ماژول باید مطابق نقشه به خروجی صحیح منبع متصل شوند.

استفاده از منبع تغذیه نامناسب می‌تواند موجب ریست‌شدن کارت‌خوان، شناسایی نامنظم تگ یا اختلال در فرمان قفل شود. اتصال برق و قطب‌بندی ماژول باید توسط نصاب آشنا با محصولات الکتروپیک انجام شود.

قابلیت پشتیبانی تا ۲۴ واحد

براساس اطلاعات رسمی الکتروپیک، مدل 1086-RFID قابلیت پشتیبانی تا ۲۴ واحد را دارد. پنل باید با تعداد شستی متناسب با واحدهای ساختمان سفارش داده شود و در نسخه‌های بزرگ‌تر ممکن است ترکیب چند ماژول یا آرایش متفاوتی مورد استفاده قرار گیرد.

برای ساختمان‌های بسیار پرواحد بهتر است مدل 1086 با پنل‌های کدینگ مقایسه شود. پنل کدینگ با حذف تعداد زیاد شستی‌های فیزیکی، فضای کمتری اشغال می‌کند و ممکن است برای مجتمع‌های بزرگ انتخاب مناسب‌تری باشد.

سازگاری با مانیتورهای تصویری

پنل 1086-RFID با بسیاری از مانیتورهای تصویری آنالوگ الکتروپیک قابل استفاده است. مدل‌هایی مانند 996، 1294، 1096، 1196، 797، 897 و برخی مانیتورهای جدید این برند می‌توانند در پکیج‌های مجهز به این پنل قرار گیرند.

بااین‌حال، سازگاری نهایی باید براساس مدل دقیق مانیتور، نسخه برد، تعداد واحدها و نقشه سیم‌کشی بررسی شود. اتصال تجهیزات برندهای دیگر بدون تأیید فنی الکتروپیک توصیه نمی‌شود.

تجهیزات موردنیاز برای تشکیل پکیج کامل

پنل 1086-RFID به‌تنهایی یک سیستم آیفون تصویری کامل نیست. برای راه‌اندازی مجموعه به مانیتور، منبع تغذیه، قفل و کابل مناسب نیاز خواهد بود.

• پنل تصویری 1086-RFID متناسب با تعداد واحدها
• یک مانیتور تصویری سازگار برای هر واحد
• منبع تغذیه سه‌سیم سازگار برای ماژول RFID و قفل
• قفل زنجیری یا قفل برقی متناسب با درب
• کارت‌های مدیریتی و کارت یا تگ کاربران
• کابل فویل‌دار مسی با تعداد رشته و سطح مقطع مناسب
• قوطی توکار و متعلقات نصب متناسب با ابعاد پنل

نکات مهم پیش از خرید

• تعداد واحدهای ساختمان و تعداد کلیدهای موردنیاز مشخص شود.
• مدل دقیق مانیتورهای داخل واحد بررسی گردد.
• سلامت و تعداد رشته‌های کابل قدیمی کنترل شود.
• برای ماژول RFID منبع تغذیه سه‌سیم سازگار در نظر گرفته شود.
• فرکانس کارت‌ها و تگ‌های اضافه باید ۱۲۵ کیلوهرتز و سازگار باشد.
• ابعاد قوطی نسخه انتخابی با محل نصب تطبیق داده شود.
• ظرفیت کارت نسخه موجود در بسته‌بندی بررسی گردد.
• این مدل فاقد صفحه‌کلید رمز عبور و اتصال Wi-Fi داخلی است.

نکات نگهداری و افزایش طول عمر

• پنل ترجیحاً زیر سردر یا باران‌گیر نصب شود.
• آب با فشار مستقیم روی دوربین، کلیدها و کارت‌خوان پاشیده نشود.
• سطح دوربین با پارچه نرم و بدون مواد ساینده تمیز شود.
• از شوینده اسیدی، تینر و حلال‌های قوی استفاده نشود.
• کارت مدیریتی در محل امن و در اختیار مدیر ساختمان نگهداری شود.
• تگ گمشده در اولین فرصت از حافظه ماژول حذف گردد.
• تغییر سیم‌کشی و تعمیر برد به نصاب یا تعمیرکار مجاز سپرده شود.

جمع‌بندی توضیحات پنل 1086-RFID

پنل تصویری الکتروپیک مدل 1086-RFID مجموعه‌ای از امکانات ضروری کنترل ورودی را در اختیار ساختمان قرار می‌دهد. دوربین قابل تنظیم، دید در شب، ارتباط صوتی و تصویری، بازکردن درب با کارت یا تگ، بدنه آلومینیومی، سوئیچ ضدسرقت و پشتیبانی تا ۲۴ واحد، مهم‌ترین ویژگی‌های آن هستند. اگر ورود سریع با تگ و استفاده از یک پنل تصویری مقاوم برای شما اهمیت دارد، این مدل یکی از گزینه‌های کاربردی الکتروپیک محسوب می‌شود.
