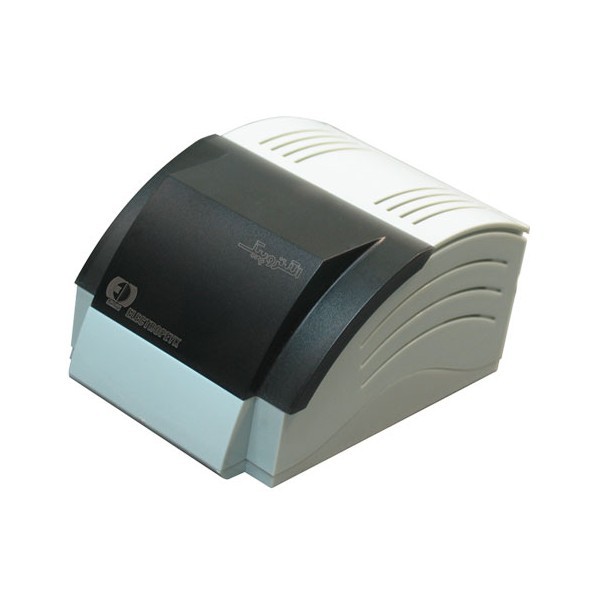

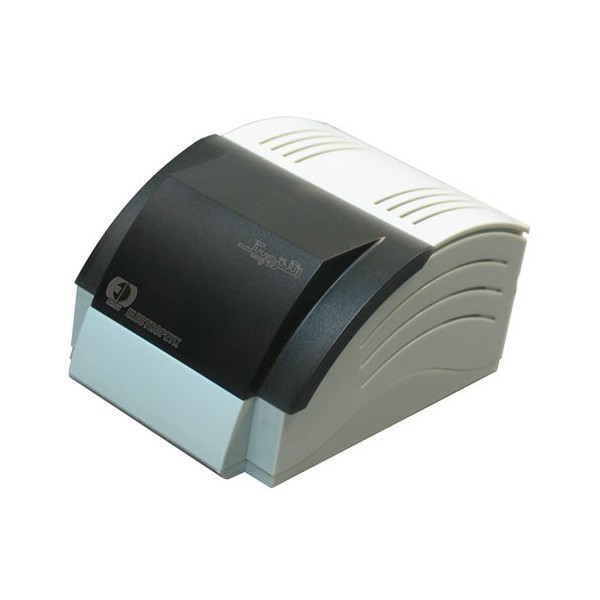

منبع تغذیه 12 ولت الکتروپیک مدل 803

معرفی منبع تغذیه 12 ولت الکتروپیک مدل 803

منبع تغذیه 12 ولت الکتروپیک مدل 803 یکی از قطعات مورد استفاده در برخی سیستم‌های قدیمی آیفون صوتی، آیفون تصویری و دربازکن ساختمان است. وظیفه اصلی این قطعه، تبدیل برق ورودی شهر به ولتاژ پایین موردنیاز مدار پنل یا قفل دربازکن سازگار است.

منبع تغذیه در ظاهر قطعه ساده‌ای به نظر می‌رسد، اما نقش مهمی در عملکرد صحیح سیستم دارد. افت ولتاژ، انتخاب منبع نامتناسب، اتصالات ضعیف یا خرابی سیم‌پیچ و مدار داخلی می‌تواند باعث ضعیف‌شدن صدای پنل، اختلال در عملکرد قفل یا قطع‌و‌وصل‌شدن تجهیزات شود.

خروجی اسمی 12 ولت

خروجی اسمی این مدل 12 ولت معرفی شده است و برای تأمین برق تجهیزات کم‌ولتاژ سازگار مورد استفاده قرار می‌گیرد. این سطح ولتاژ در بسیاری از سیستم‌های دربازکن برای مدار پنل، رله یا بوبین قفل کاربرد دارد.

تنها یکسان‌بودن ولتاژ برای انتخاب منبع تغذیه کافی نیست. نوع خروجی AC یا DC، جریان قابل‌تحمل، نحوه ترمینال‌بندی و توان موردنیاز مصرف‌کننده نیز باید با مشخصات دستگاه قبلی و نقشه سیستم یکسان باشند.

کاربرد در سیستم آیفون و دربازکن

منبع تغذیه مدل 803 می‌تواند در سیستم‌هایی استفاده شود که کارخانه یا نقشه نصب آن‌ها به منبع 12 ولت با مشخصات مشابه نیاز دارد. کاربرد دقیق آن ممکن است شامل تأمین برق پنل دم‌دری، مدار فرمان یا قفل دربازکن باشد.

این محصول نباید صرفاً بر اساس نام الکتروپیک به تمام پنل‌ها و مانیتورهای این برند متصل شود. هر خانواده از محصولات، به‌ویژه پنل‌های RFID، رندا و سیستم‌های کدینگ، ممکن است منبع تغذیه اختصاصی با ولتاژ، جریان یا سیم‌بندی متفاوت نیاز داشته باشد.

نقش منبع تغذیه در عملکرد قفل

قفل‌های زنجیری و برخی قفل‌های برقی هنگام دریافت فرمان، برای مدت کوتاهی به جریان مناسبی نیاز دارند. اگر منبع تغذیه ضعیف یا فرسوده باشد، ممکن است صدای عملکرد قفل شنیده شود اما زبانه درب کاملاً آزاد نشود.

بازنشدن درب همیشه به معنی خرابی منبع تغذیه نیست. سفتی زبانه، تنظیم نامناسب زنجیر، افت ولتاژ کابل، اتصالات اکسیدشده و خرابی خود قفل نیز می‌توانند علائم مشابهی ایجاد کنند.

کاربرد در تعمیر و نوسازی سیستم‌های قدیمی

مدل 803 بیشتر برای تعویض یک منبع قدیمی مشابه یا تعمیر سیستم‌هایی قابل بررسی است که قبلاً از همین مدل استفاده می‌کرده‌اند. در چنین شرایطی باید مشخصات روی برچسب منبع قدیمی با محصول جدید مقایسه شود.

اگر مدل قبلی دستگاه مشخص نیست، اندازه‌گیری ولتاژ و بررسی نقشه سیم‌کشی باید توسط تکنسین انجام شود. تعویض تجربی منبع بدون شناسایی نوع خروجی ممکن است به پنل، کارت‌خوان، قفل یا سایر قطعات آسیب برساند.

تفاوت مدل 803 با منبع تغذیه 386

منبع تغذیه 386 یکی از مدل‌های شناخته‌شده‌تر الکتروپیک برای پکیج‌های متعارف آیفون تصویری است و نسخه سه‌سیم آن در برخی پنل‌های مجهز به RFID استفاده می‌شود. مدل 803 نباید بدون بررسی به‌عنوان جایگزین قطعی منبع 386 معرفی شود.

محل ترمینال‌ها، تعداد سیم‌ها، نوع خروجی و توان این دو مدل ممکن است متفاوت باشد. اگر سیستم فعلی با منبع 386 کار می‌کند، جایگزینی آن با مدل 803 تنها پس از تأیید نقشه و مشخصات الکتریکی مجاز است.

تفاوت مدل 803 با منبع تغذیه 1102

مدل 1102 از محصولات جدیدتر فهرست الکتروپیک است و ممکن است از نظر ساختار داخلی و کاربرد با مدل قدیمی 803 تفاوت داشته باشد. یکسان‌بودن ولتاژ نامی 12 ولت، به‌تنهایی به معنای قابلیت جایگزینی مستقیم نیست.

برای جایگزینی باید نوع خروجی، جریان نامی، وظیفه هر ترمینال و سازگاری با پنل و قفل بررسی شود. استفاده از مدل جدید بدون تطبیق مشخصات ممکن است موجب عملکرد ناقص یا آسیب تجهیزات شود.

تفاوت منبع تغذیه با آداپتور عمومی

منبع تغذیه آیفون نباید با هر آداپتور 12 ولت موجود در بازار جایگزین شود. آداپتورهای عمومی ممکن است خروجی DC داشته باشند، درحالی‌که بعضی مدارهای دربازکن به خروجی AC یا ترمینال‌های جداگانه نیاز دارند.

علاوه بر نوع خروجی، توان لحظه‌ای موردنیاز قفل نیز اهمیت دارد. ممکن است یک آداپتور در حالت بی‌باری ولتاژ صحیح نشان دهد اما هنگام تحریک قفل، ولتاژ آن افت کند.

نصب در محل خشک و محافظت‌شده

منبع تغذیه باید در محیط خشک، دارای تهویه و دور از بارندگی، شست‌وشو و تابش مستقیم آفتاب نصب شود. این قطعه برای نصب بدون پوشش در فضای باز مناسب نیست.

اگر منبع در تابلو یا جعبه قرار می‌گیرد، فضای کافی برای گردش هوا و دسترسی هنگام سرویس در نظر گرفته شود. پوشاندن کامل دستگاه با عایق یا قراردادن آن کنار تجهیزات بسیار گرم می‌تواند عمر قطعات را کاهش دهد.

اهمیت سیم‌کشی صحیح

ورودی برق شهر و خروجی کم‌ولتاژ باید کاملاً از یکدیگر تفکیک شوند. اتصالات شل، سیم لخت، ترمینال سوخته یا عایق‌کاری نامناسب خطر برق‌گرفتگی، اتصال کوتاه و آسیب تجهیزات را افزایش می‌دهد.

برای مسیرهای طولانی باید از کابل با سطح مقطع مناسب استفاده شود. کابل بسیار نازک باعث افت ولتاژ شده و ممکن است قفل یا پنل را دچار عملکرد نامنظم کند.

نشانه‌های احتمالی خرابی منبع تغذیه

• قفل دربازکن با وجود دریافت فرمان به‌سختی عمل می‌کند.
• ولتاژ خروجی هنگام تحریک قفل به‌شدت افت می‌کند.
• پنل یا تجهیزات متصل به‌صورت متناوب خاموش و روشن می‌شوند.
• صدای وزوز، بوی سوختگی یا حرارت غیرعادی از دستگاه احساس می‌شود.
• ترمینال‌ها تغییر رنگ داده یا آثار سوختگی دارند.
• خروجی دستگاه وجود ندارد یا با مقدار درج‌شده روی برچسب متفاوت است.

مشاهده این علائم برای تشخیص قطعی کافی نیست. ولتاژ باید در حالت بی‌باری و زیر بار اندازه‌گیری شود و سلامت سیم‌کشی، پنل و قفل نیز مورد بررسی قرار گیرد.

نکات مهم پیش از خرید

• مدل درج‌شده روی منبع قبلی با مدل 803 مطابقت داده شود.
• ولتاژ خروجی 12 ولت دستگاه بررسی شود.
• نوع خروجی AC یا DC از روی برچسب یا ترمینال‌ها مشخص گردد.
• جریان و توان خروجی با مصرف پنل و قفل مقایسه شود.
• تعداد و وظیفه ترمینال‌ها با سیم‌کشی موجود یکسان باشد.
• برای پنل‌های RFID، کدینگ و رندا از منبع اختصاصی توصیه‌شده استفاده شود.
• پوسته دستگاه از نظر ترک، شکستگی و آثار حرارت بررسی شود.
• نصب برق شهر توسط تکنسین واجد مهارت انجام گیرد.

جمع‌بندی توضیحات منبع تغذیه 803

منبع تغذیه 12 ولت الکتروپیک مدل 803، قطعه‌ای برای تأمین ولتاژ پایین برخی سیستم‌های سازگار آیفون و دربازکن است. این مدل بیشتر برای تعویض نمونه مشابه در سیستم‌های قدیمی یا تعمیر تجهیزات دارای مشخصات یکسان قابل بررسی خواهد بود.

مهم‌ترین نکته پیش از خرید، تطبیق دقیق ولتاژ، نوع خروجی، جریان، ترمینال‌ها و کاربرد دستگاه است. نام برند یا خروجی 12 ولت به‌تنهایی برای اثبات سازگاری کافی نیست.
