منبع تغذیه 15 ولت 1.5 آمپر الکتروپیک DC

معرفی منبع تغذیه 15 ولت 1.5 آمپر DC الکتروپیک

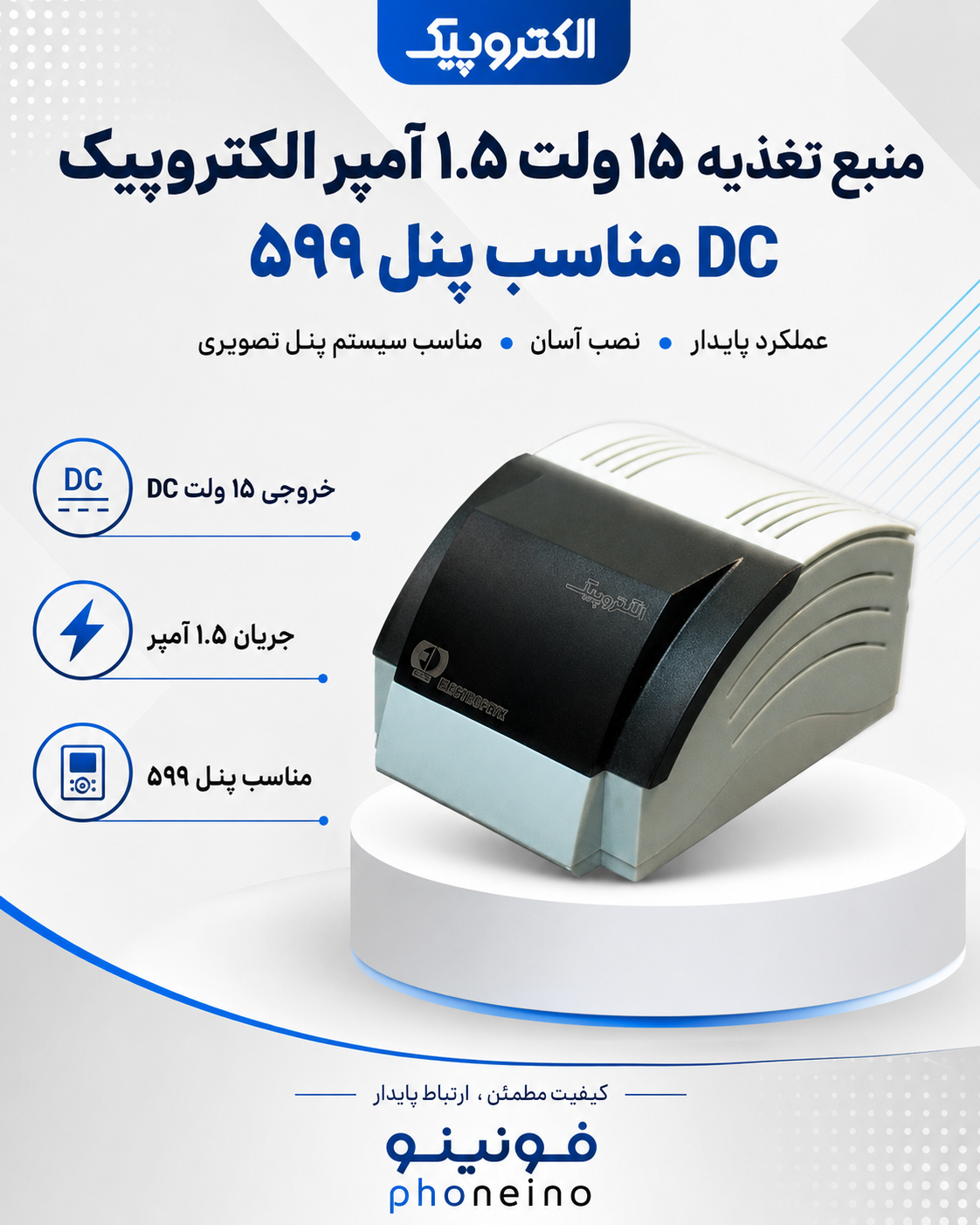

منبع تغذیه 15 ولت 1.5 آمپر DC الکتروپیک قطعه‌ای تخصصی برای تأمین برق برخی تجهیزات کم‌ولتاژ سیستم‌های آیفون تصویری و کدینگ این شرکت است. این محصول برق متناوب شهری را به خروجی تثبیت‌شده 15 ولت DC تبدیل می‌کند و حداکثر جریان نامی 1.5 آمپر را در اختیار تجهیزات سازگار قرار می‌دهد.

یکی از کاربردهای اصلی این منبع تغذیه، استفاده در کنار پنل، توزیع‌کننده‌ها و تجهیزات سیستم کدینگ تصویری الکتروپیک مدل 599 است. برق پایدار در چنین سیستم‌هایی اهمیت زیادی دارد؛ زیرا افت ولتاژ یا استفاده از منبع نامتناسب می‌تواند باعث اختلال در نمایشگر پنل، کارت‌خوان، دیکودرها، زنگ واحدها یا ارتباط صوتی و تصویری شود.

خروجی 15 ولت DC

خروجی دستگاه از نوع جریان مستقیم یا DC با ولتاژ نامی 15 ولت است. در اتصال خروجی DC، رعایت قطب مثبت و منفی اهمیت دارد و جابه‌جایی سیم‌ها ممکن است باعث روشن‌نشدن یا آسیب‌دیدن تجهیزات متصل شود.

پیش از اتصال باید نوشته کنار ترمینال‌ها، نقشه سیم‌بندی و قطب‌بندی خروجی بررسی شود. اندازه‌گیری ولتاژ با مولتی‌متر نیز بهتر است توسط نصاب و پیش از اتصال بار انجام گیرد.

حداکثر جریان خروجی 1.5 آمپر

حداکثر جریان نامی این منبع تغذیه 1.5 آمپر است. مقدار جریان مصرفی تجهیزات متصل نباید از ظرفیت خروجی دستگاه عبور کند؛ زیرا اضافه‌بار می‌تواند موجب افت ولتاژ، گرم‌شدن منبع، عملکرد نامنظم تجهیزات یا کاهش عمر قطعات شود.

دستگاه‌های متصل فقط به‌اندازه نیاز خود جریان دریافت می‌کنند. بنابراین عبارت 1.5 آمپر به معنی تحمیل این مقدار جریان به مصرف‌کننده نیست، بلکه حداکثر ظرفیت قابل ارائه منبع را نشان می‌دهد.

توان نامی حدود 22.5 وات

توان خروجی تئوری این محصول از حاصل‌ضرب ولتاژ در جریان محاسبه می‌شود:

15 ولت × 1.5 آمپر = 22.5 وات

بنابراین حداکثر توان اسمی خروجی حدود 22.5 وات است. برای کارکرد مطمئن بهتر است بار دائمی سیستم دقیقاً در مرز حداکثر توان قرار نگیرد و ظرفیت منبع با توجه به تعداد تجهیزات و طول کابل محاسبه شود.

کاربرد در سیستم کدینگ تصویری 599

پنل کدینگ تصویری الکتروپیک مدل 599 برای مدیریت تعداد زیادی واحد از دیکودرها، خطوط ارتباطی و تجهیزات جانبی استفاده می‌کند. منبع تغذیه 15 ولت DC وظیفه تأمین انرژی بخش‌هایی از این مجموعه را بر عهده دارد.

استفاده از منبع اصلی و هماهنگ، احتمال بروز مشکلاتی مانند ریست‌شدن پنل، خاموش‌شدن نمایشگر، عمل‌نکردن کارت‌خوان یا قطع ارتباط دیکودرها را کاهش می‌دهد. بااین‌حال، تعداد منابع موردنیاز باید متناسب با نقشه پروژه تعیین شود.

تعداد منبع تغذیه موردنیاز در پروژه

تعداد منابع موردنیاز یک سیستم کدینگ به تعداد واحدها، دیکودرها، طول کابل و نحوه تقسیم بار بستگی دارد. در راهنمای رسمی الکتروپیک برای پنل 599، یک منبع برای پنل و به‌ازای هر هشت توزیع‌کننده زنگ، یک منبع اضافی ذکر شده است.

در برخی منابع فروشگاهی، یک منبع برای هر 62 واحد یا تأمین جداگانه دیکودرها نیز ذکر شده است. به دلیل تفاوت شیوه‌های اجرا، تعداد نهایی نباید فقط با یک فرمول عمومی تعیین شود و لازم است نقشه همان پروژه و دفترچه نسخه تجهیزات ملاک قرار گیرد.

مناسب برای پنل، دیکودر یا تجهیزات سازگار

این منبع را می‌توان برای تجهیزاتی استفاده کرد که به ورودی دقیق 15 ولت DC نیاز دارند و مجموع جریان آن‌ها از 1.5 آمپر بیشتر نمی‌شود. کاربرد اصلی آن در سیستم‌های کدینگ الکتروپیک است، اما استفاده برای هر دستگاه دیگر باید بر اساس مشخصات فنی همان دستگاه بررسی شود.

برابر بودن ولتاژ به‌تنهایی برای اثبات سازگاری کافی نیست. قطب‌بندی، جریان موردنیاز، نوع ترمینال و حساسیت مصرف‌کننده به کیفیت ولتاژ نیز باید یکسان باشند.

تفاوت با منبع تغذیه 12 ولت

منبع 15 ولت DC نباید با منبع تغذیه 12 ولت جایگزین شود. استفاده از منبع 12 ولت ممکن است باعث روشن‌نشدن یا عملکرد ناپایدار تجهیزی شود که برای 15 ولت طراحی شده است.

از طرف دیگر، اتصال خروجی 15 ولت به دستگاهی که فقط برای 12 ولت ساخته شده، می‌تواند موجب افزایش حرارت یا آسیب مدار شود. بنابراین پیش از تعویض، ولتاژ درج‌شده روی منبع قبلی و مصرف‌کننده باید بررسی گردد.

تفاوت با خروجی 15 ولت AC

خروجی این محصول 15 ولت DC است و با ترانس 15 ولت AC یکسان نیست. در برق DC قطب مثبت و منفی وجود دارد، اما در خروجی AC قطب‌بندی ثابت مطرح نیست.

جایگزینی AC و DC بدون تأیید نقشه می‌تواند موجب اختلال یا خرابی تجهیزات شود. هنگام خرید باید عبارت DC روی بدنه یا برچسب محصول به‌صورت واضح بررسی گردد.

تفاوت با منبع قفل دربازکن

این منبع لزوماً جایگزین ترانس یا منبع مخصوص قفل دربازکن نیست. بعضی قفل‌های زنجیری یا برقی هنگام تحریک به ولتاژ و جریان لحظه‌ای متفاوتی نیاز دارند و ممکن است برای آن‌ها منبع جداگانه‌ای در نقشه سیستم در نظر گرفته شده باشد.

در سیستم 599 نیز برخی نقشه‌های نصب، منبع مستقلی برای قفل پیشنهاد می‌کنند. بنابراین نباید قفل را بدون محاسبه بار و بررسی نقشه به همان خروجی پنل و دیکودرها متصل کرد.

بدنه پلاستیکی ABS

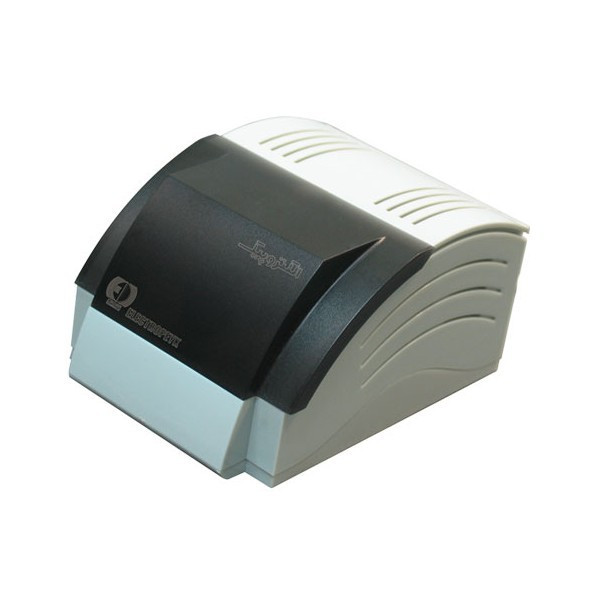

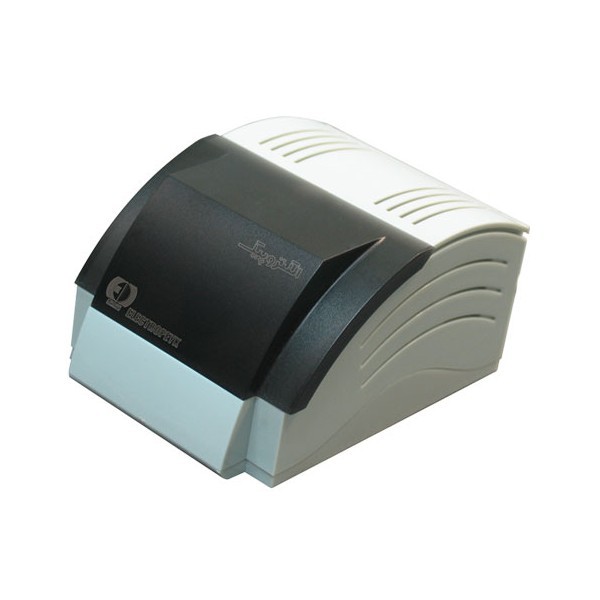

بدنه دستگاه از پلاستیک ABS ساخته شده است. این جنس وزن مناسب، عایق‌بودن نسبی و مقاومت قابل‌قبولی در برابر ضربه‌های معمول هنگام نصب ایجاد می‌کند.

بدنه ABS ضدآب نیست و نباید در محیط باز، مرطوب یا در معرض شست‌وشو نصب شود. شکستن قاب یا بازکردن غیراصولی دستگاه می‌تواند دسترسی خطرناک به قسمت برق شهر را ایجاد کند.

نصب در فضای داخلی و دارای تهویه

منبع تغذیه باید داخل تابلو، جعبه تجهیزات یا فضای داخلی خشک و دارای تهویه نصب شود. قراردادن آن در فضای کاملاً بسته و گرم یا کنار تجهیزات حرارت‌زا می‌تواند دمای کاری دستگاه را افزایش دهد.

محل نصب باید برای سرویس و اندازه‌گیری در دسترس نصاب باشد، اما افراد غیرمتخصص به ترمینال برق شهر دسترسی نداشته باشند.

اهمیت سطح مقطع و طول کابل

در خروجی‌های کم‌ولتاژ، طول زیاد کابل و سطح مقطع کم موجب افت ولتاژ می‌شوند. ممکن است منبع در محل خود 15 ولت خروجی داشته باشد، اما ولتاژ رسیده به پنل یا دیکودر کمتر از مقدار موردنیاز باشد.

برای پروژه‌های بزرگ باید ولتاژ در انتهای مسیر و در حالت زیر بار اندازه‌گیری شود. افزایش سطح مقطع کابل یا نزدیک‌ترکردن محل منبع به مصرف‌کننده می‌تواند افت ولتاژ را کاهش دهد.

نشانه‌های احتمالی اضافه‌بار یا خرابی

• ریست‌شدن مکرر پنل یا دیکودر
• خاموش و روشن‌شدن نمایشگر یا کارت‌خوان
• افت محسوس ولتاژ هنگام برقراری تماس
• گرم‌شدن غیرعادی بدنه منبع تغذیه
• صدای وزوز، بوی سوختگی یا تغییر رنگ ترمینال‌ها
• وجود ولتاژ در حالت بی‌باری و افت شدید آن پس از اتصال تجهیزات
• عملکرد نامنظم واحدهای دورتر از منبع

این علائم الزاماً به معنی خرابی منبع نیستند. اتصال کوتاه، کابل نامناسب، دیکودر معیوب یا مصرف بیش از حد یکی از تجهیزات نیز می‌تواند همین نشانه‌ها را ایجاد کند.

نکات ایمنی نصب

• پیش از سیم‌بندی، برق ورودی از تابلو قطع شود.
• ورودی 220 ولت و خروجی 15 ولت از یکدیگر تفکیک شوند.
• قطب مثبت و منفی خروجی DC دقیقاً رعایت گردد.
• هیچ قسمت لختی از سیم بیرون ترمینال باقی نماند.
• منبع در محیط خشک و دور از دسترس افراد غیرمتخصص نصب شود.
• از اتصال بار بیشتر از 1.5 آمپر خودداری گردد.
• هنگام مشاهده آثار سوختگی یا ترک بدنه، دستگاه به برق متصل نشود.
• نصب و عیب‌یابی توسط تکنسین آشنا با سیستم کدینگ انجام گیرد.

نکات مهم پیش از خرید

• ولتاژ موردنیاز مصرف‌کننده دقیقاً 15 ولت DC باشد.
• مجموع جریان تجهیزات از 1.5 آمپر بیشتر نشود.
• قطب‌بندی و نوع ترمینال با نقشه سیستم تطبیق داده شود.
• تعداد منابع موردنیاز بر اساس تعداد دیکودر و واحدها محاسبه گردد.
• برای قفل دربازکن، نیاز به منبع جداگانه بررسی شود.
• از این محصول به‌جای ترانس 12 ولت یا 15 ولت AC استفاده نشود.
• مدل و مشخصات برچسب منبع قبلی با محصول جدید مقایسه شود.

جمع‌بندی توضیحات منبع تغذیه 15 ولت الکتروپیک

منبع تغذیه 15 ولت 1.5 آمپر DC الکتروپیک، قطعه‌ای تخصصی برای تأمین برق تجهیزات سازگار، به‌ویژه بخش‌هایی از سیستم کدینگ تصویری مدل 599 است. خروجی DC، توان اسمی حدود 22.5 وات و بدنه ABS از مشخصات مهم آن هستند.

عملکرد پایدار این محصول به رعایت قطب‌بندی، محاسبه جریان مصرفی، انتخاب کابل مناسب و نصب در محل خشک بستگی دارد. تعداد منابع موردنیاز پروژه نیز باید از روی نقشه رسمی و تعداد تجهیزات تعیین شود.
