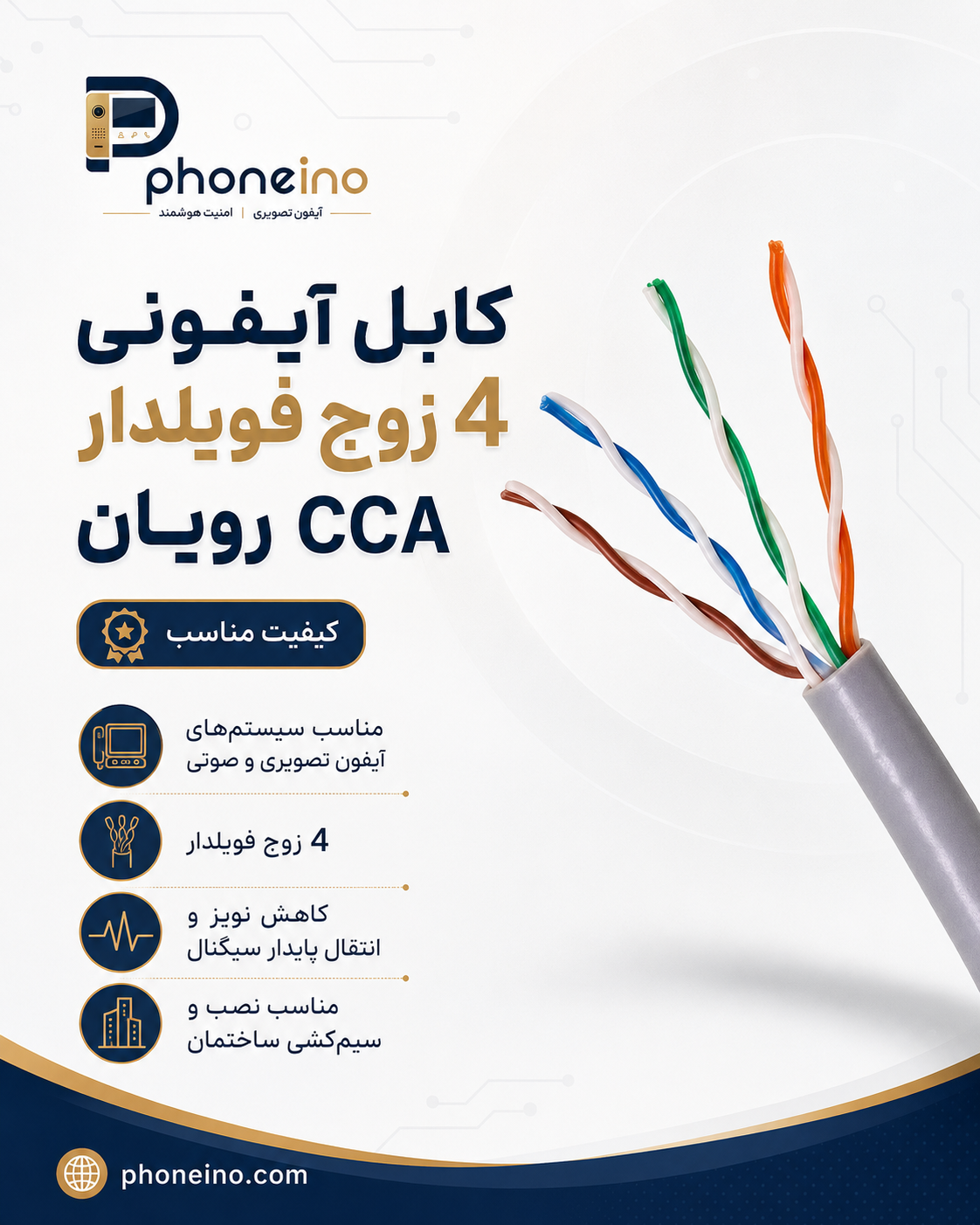

کابل آیفونی 4 زوج فویلدارCCA رویان

معرفی کابل آیفونی ۴ زوج فویل‌دار CCA رویان

کابل آیفونی ۴ زوج فویل‌دار CCA رویان یک کابل مخابراتی کم‌ولتاژ برای سیم‌کشی آیفون صوتی و تصویری، تلفن، زنگ، دزدگیر و برخی مدارهای کنترلی داخل ساختمان است. این کابل از چهار زوج سیم، معادل هشت رشته هادی عایق‌شده تشکیل شده و وجود فویل آلومینیومی در ساختار آن به کاهش تأثیر نویزهای الکترومغناطیسی کمک می‌کند.

هادی‌های این مدل از نوع CCA یا آلومینیوم با روکش مس هستند. این ساختار قیمت و وزن کابل را نسبت به نمونه تمام‌مس کاهش می‌دهد؛ اما مقاومت الکتریکی بیشتری دارد. به همین دلیل کابل ۴ زوج CCA رویان بیشتر برای مسیرهای کوتاه و متوسط و پروژه‌هایی مناسب است که قیمت اقتصادی در اولویت قرار دارد.

چهار زوج معادل هشت رشته سیم

این کابل دارای چهار زوج مجزا و در مجموع هشت رشته سیم است. زوج‌بندی رشته‌ها باعث می‌شود سیم‌کشی منظم‌تر انجام شده و امکان اختصاص‌دادن هر زوج به بخشی از مدار، مانند تصویر، صدا، تغذیه، زنگ یا فرمان قفل فراهم شود.

وجود هشت رشته برای بسیاری از آیفون‌های صوتی و تصویری کم‌واحد مناسب است؛ اما تعداد رشته موردنیاز باید از روی نقشه رسمی پنل و مانیتور مشخص شود. تعداد واحد ساختمان به‌تنهایی معیار کافی برای انتخاب کابل نیست.

هادی CCA چیست؟

عبارت CCA مخفف Copper Clad Aluminum و به معنی هادی آلومینیومی با پوشش مس است. در این نوع سیم، هسته اصلی از آلومینیوم تشکیل شده و سطح آن با لایه‌ای از مس پوشانده می‌شود.

کابل CCA با کابل تمام‌مس تفاوت دارد و نباید با عبارت‌هایی مانند «مس خالص» معرفی شود. هادی CCA سبک‌تر و ارزان‌تر است؛ ولی هدایت الکتریکی آن از مس خالص کمتر بوده و در طول‌های زیاد، افت ولتاژ بیشتری ایجاد می‌کند.

قطر اسمی هادی ۰٫۶ میلی‌متر

نسخه رایج کابل ۴ زوج فویل‌دار رویان با هادی مفتولی دارای قطر اسمی ۰٫۶ میلی‌متر عرضه می‌شود. عدد ۰٫۶ قطر هادی است و نباید با سطح مقطع ۰٫۶ میلی‌مترمربع اشتباه گرفته شود.

قطر بیشتر هادی در مقایسه با کابل‌های بسیار نازک می‌تواند مقاومت مسیر را کاهش دهد؛ اما به دلیل CCA بودن مغزی، عملکرد آن همچنان با کابل تمام‌مس ۰٫۶ متفاوت است. مشخصات نهایی باید با نوشته روی روکش یا برچسب کلاف تطبیق داده شود.

فویل آلومینیومی برای کاهش نویز

لایه فویل آلومینیومی اطراف مجموعه زوج‌ها قرار می‌گیرد و به کاهش تأثیر بخشی از امواج و تداخل‌های الکترومغناطیسی محیط کمک می‌کند. این ویژگی برای آیفون تصویری اهمیت دارد؛ زیرا نویز می‌تواند به شکل خطوط متحرک، برفک یا پرش روی تصویر ظاهر شود.

وجود فویل به معنی حذف کامل نویز نیست. عبور کابل آیفون در کنار سیم برق، کابل موتور آسانسور، پمپ، اینورتر، جک پارکینگ و تجهیزات پرمصرف همچنان می‌تواند روی کیفیت صدا و تصویر اثر بگذارد.

ساختار زوجی کابل

رشته‌های کابل به‌صورت دو‌به‌دو زوج‌بندی شده‌اند. استفاده صحیح از زوج‌ها می‌تواند تأثیر نویز مشترک را کاهش داده و نظم سربندی را افزایش دهد. بهتر است هر مدار با دو رشته متعلق به یک زوج اجرا شود و زوج‌ها در میانه مسیر از یکدیگر جدا یا با رشته‌های تصادفی ترکیب نشوند.

رنگ‌بندی رشته‌ها شناسایی هر زوج را برای نصاب آسان می‌کند. ثبت رنگ سیم‌های متصل به ترمینال‌های پنل و مانیتور نیز عیب‌یابی آینده را ساده‌تر خواهد کرد.

هادی مفتولی مناسب نصب ثابت

هادی‌های این کابل معمولاً به‌صورت تک‌رشته یا مفتولی هستند. ساختار مفتولی برای نصب ثابت داخل لوله، رایزر، داکت و مسیرهای ساختمانی مناسب است و پس از نصب شکل خود را حفظ می‌کند.

کابل مفتولی برای حرکت و خم‌شدن پیوسته طراحی نشده است. خم‌کردن مکرر، کشیدن شدید یا ایجاد شکست تند در مسیر می‌تواند باعث ترک‌خوردن یا شکستن هادی CCA شود.

عایق و روکش PVC

هر رشته کابل دارای عایق رنگی است و مجموعه رشته‌ها، زوج‌ها و فویل داخل روکش کلی PVC قرار می‌گیرند. این روکش از هادی‌ها در برابر سایش، تماس اتفاقی، گردوغبار و رطوبت محدود محیط داخلی محافظت می‌کند.

روکش PVC معمولی به معنی ضدآب، ضدحریق یا مقاوم کامل در برابر نور خورشید نیست. برای نصب در فضای باز، دفن زیر خاک یا محیط‌های مرطوب باید از کابلی استفاده شود که مشخصات سازنده، آن را صراحتاً برای آن شرایط تأیید کرده باشد.

کاربرد در آیفون تصویری

کابل ۴ زوج فویل‌دار رویان می‌تواند برای انتقال تصویر، صدا، تغذیه کم‌ولتاژ، زنگ و فرمان قفل در سیستم‌های آیفون تصویری سازگار استفاده شود. وجود فویل نسبت به کابل ساده، شرایط مناسب‌تری برای انتقال سیگنال تصویر فراهم می‌کند.

کیفیت نهایی تصویر به مدل پنل، مانیتور، طول مسیر، شیوه انشعاب و فاصله کابل از سیم برق وابسته است. در مسیرهای طولانی یا سیستم‌های چندواحدی بزرگ، استفاده از کابل تمام‌مس فویل‌دار معمولاً نتیجه مطمئن‌تری خواهد داشت.

کاربرد در آیفون صوتی و تلفن

ساختار زوجی این کابل برای خطوط آیفون صوتی و تلفن نیز کاربرد دارد. حفظ زوج‌بندی در مسیر انتقال صدا می‌تواند دریافت نویز مشترک را کاهش دهد و مکالمه واضح‌تری ایجاد کند.

این کابل را می‌توان برای برخی تجهیزات دزدگیر، زنگ، سنسور و مدارهای فرمان کم‌ولتاژ نیز به کار برد؛ مشروط بر اینکه تعداد رشته، جریان مصرفی، طول مسیر و مشخصات سازنده تجهیزات با آن سازگار باشند.

مناسب برای مسیرهای کوتاه و متوسط

استفاده از کابل CCA در پروژه‌های کوچک، مسیرهای محدود و سیم‌کشی‌های اقتصادی منطقی‌تر است. در یک ساختمان کم‌ارتفاع با لوله‌گذاری مجزا و فاصله مناسب از کابل برق، این کابل می‌تواند عملکرد قابل‌قبولی ارائه دهد.

برای برج‌ها، مجتمع‌های پرواحد، مسیرهای بسیار طولانی یا سیستم‌هایی که افت ولتاژ و نویز در آن‌ها اهمیت زیادی دارد، کابل تمام‌مس گزینه حرفه‌ای‌تری است. هزینه کابل باید در کنار هزینه احتمالی تعمیر یا کابل‌کشی مجدد ارزیابی شود.

عرضه در حلقه ۱۰۰ متری

نسخه رایج این محصول در قالب حلقه ۱۰۰ متری عرضه می‌شود. این متراژ برای پروژه‌های کوچک و متوسط مناسب است و امکان محاسبه ساده‌تر میزان مصرف را فراهم می‌کند.

متراژ واقعی موردنیاز باید با درنظرگرفتن مسیر افقی، ارتفاع طبقات، فاصله پنل تا رایزر، مسیر داخل واحد و مقداری اضافه برای سربندی و تعمیرات آینده محاسبه شود. متراژ بسته‌بندی نیز هنگام تحویل با برچسب کالا کنترل شود.

اهمیت نصب کابل در مسیر مجزا

کابل آیفون باید داخل لوله یا داکت مخصوص جریان ضعیف نصب شود و از عبور آن در لوله مشترک با برق ۲۲۰ ولت خودداری شود. مجاورت طولانی با سیم برق، علاوه بر افزایش نویز، عیب‌یابی و تعمیرات آینده را دشوار می‌کند.

اگر کابل آیفون ناچار به عبور از کنار کابل برق است، فاصله ممکن حفظ شود. در نقاط تقاطع نیز بهتر است دو مسیر با زاویه نزدیک به ۹۰ درجه از یکدیگر عبور کنند.

نکات مهم هنگام سربندی

• نقشه سیم‌بندی پنل و مانیتور قبل از اتصال رشته‌ها بررسی شود.
• زوج‌بندی و رنگ‌بندی کابل در طول مسیر حفظ شود.
• از خم‌کردن شدید یا کشیدن کابل با نیروی زیاد خودداری شود.
• هنگام لخت‌کردن، هادی CCA زخمی یا باریک نشود.
• اتصالات داخل مسیر تا حد امکان حذف و کابل یکپارچه اجرا شود.
• در صورت اجبار به وصله، از ترمینال یا اتصال مطمئن استفاده شود.
• کابل در لوله‌ای مجزا از سیم برق و کابل موتور اجرا شود.
• برای مسیر طولانی، افت ولتاژ و کیفیت تصویر پیش از اجرا بررسی شود.
• در صورت امکان یک زوج به‌عنوان مسیر رزرو نگهداری شود.

تشخیص هادی CCA از تمام‌مس

در مقطع هادی CCA، بخش مرکزی معمولاً به رنگ نقره‌ای آلومینیوم دیده می‌شود و فقط سطح بیرونی رنگ مسی دارد. در کابل تمام‌مس، مغزی در تمام ضخامت خود مسی‌رنگ است.

وزن کابل CCA نیز معمولاً از کابل تمام‌مس مشابه کمتر است. عنوان CCA باید به‌صورت شفاف در مشخصات محصول درج شود تا خریدار آن را با کابل مس خالص اشتباه نگیرد.

جمع‌بندی توضیحات کابل آیفونی رویان

کابل آیفونی ۴ زوج فویل‌دار CCA رویان با هشت رشته هادی، قطر اسمی ۰٫۶ میلی‌متر، روکش PVC و فویل آلومینیومی، گزینه‌ای اقتصادی برای اجرای آیفون، تلفن و مدارهای کم‌ولتاژ در مسیرهای کوتاه و متوسط است. نصب در مسیر مجزا، حفظ زوج‌بندی و انتخاب کابل متناسب با طول مسیر، در کیفیت نهایی صدا و تصویر تأثیر مستقیمی دارند.
