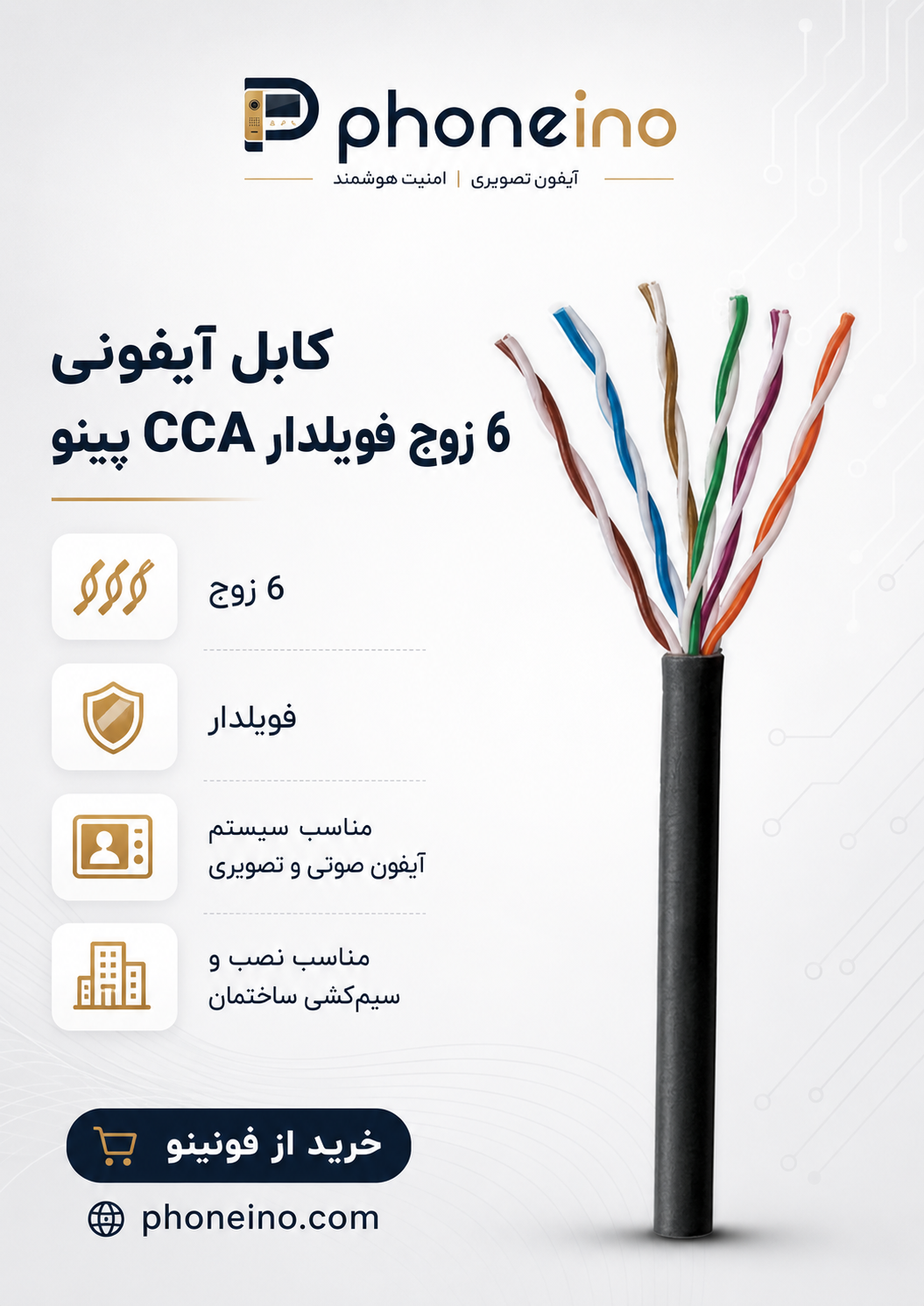

کابل آیفونی 6 زوج فویلدارCCA پینو

معرفی کابل آیفونی ۶ زوج فویل‌دار CCA پینو

کابل آیفونی ۶ زوج فویل‌دار CCA پینو یک کابل مخابراتی کم‌ولتاژ برای اجرای سیم‌کشی آیفون صوتی و تصویری، تلفن، زنگ، دزدگیر و برخی مدارهای کنترلی داخل ساختمان است. این کابل از ۶ زوج سیم، معادل ۱۲ رشته هادی عایق‌شده تشکیل شده و وجود فویل آلومینیومی در ساختار آن به کاهش تأثیر نویزهای الکترومغناطیسی کمک می‌کند.

هادی‌های این مدل از نوع CCA یا آلومینیوم با روکش مس هستند. استفاده از هادی CCA موجب کاهش قیمت و وزن کابل نسبت به نمونه تمام‌مس می‌شود؛ اما مقاومت الکتریکی بیشتری دارد. به همین دلیل این کابل بیشتر برای مسیرهای کوتاه و متوسط و پروژه‌های اقتصادی مناسب است و برای مسیرهای بسیار طولانی یا سیستم‌های حساس، کابل تمام‌مس انتخاب مطمئن‌تری خواهد بود.

۶ زوج معادل ۱۲ رشته سیم

این کابل دارای شش زوج سیم است و در مجموع ۱۲ رشته هادی را در اختیار نصاب قرار می‌دهد. رشته‌ها به‌صورت زوجی در کنار یکدیگر قرار می‌گیرند تا سیم‌بندی منظم‌تر شده و امکان تفکیک مدارهای مختلف سیستم فراهم شود.

تعداد رشته بیشتر برای آیفون‌های تصویری چندواحدی، پنل‌های دارای امکانات جانبی، خطوط زنگ مستقل، ارتباط داخلی یا پیش‌بینی رشته رزرو کاربرد دارد. تعداد سیم موردنیاز باید با نقشه رسمی پنل و مانیتور تطبیق داده شود و نباید فقط بر اساس تعداد واحدهای ساختمان انتخاب شود.

هادی CCA چیست؟

عبارت CCA مخفف Copper Clad Aluminum و به معنی آلومینیوم با پوشش مس است. قسمت اصلی هادی از آلومینیوم ساخته شده و سطح بیرونی آن با لایه‌ای از مس پوشانده می‌شود. این ساختار با هادی تمام‌مس یا CCC تفاوت دارد.

هادی CCA سبک‌تر و ارزان‌تر است و برای بسیاری از مسیرهای کوتاه کم‌ولتاژ عملکرد قابل‌قبولی دارد؛ اما هدایت الکتریکی آن از مس خالص کمتر است. در مسیرهای طولانی، احتمال افت ولتاژ و کاهش کیفیت انتقال تصویر یا فرمان بیشتر خواهد بود.

فویل آلومینیومی برای کاهش نویز

کابل آیفونی پینو به فویل آلومینیومی مجهز شده است. این لایه در صورت اجرای صحیح کابل‌کشی، تأثیر بخشی از امواج و تداخل‌های الکترومغناطیسی محیط را کاهش می‌دهد و به انتقال پایدارتر صدا و تصویر کمک می‌کند.

فویل به معنی حذف کامل نویز نیست. عبور کابل آیفون در کنار کابل برق، موتور آسانسور، پمپ، اینورتر، جک پارکینگ و تجهیزات پرمصرف همچنان ممکن است باعث ایجاد خطوط روی تصویر، صدای هوم یا اختلال در زنگ شود. رعایت فاصله از کابل‌های قدرت ضروری است.

قطر هادی ۰٫۶ میلی‌متر

نسخه رایج این کابل با هادی مفتولی دارای قطر اسمی ۰٫۶ میلی‌متر عرضه می‌شود. عدد ۰٫۶ بیانگر قطر هادی است و نباید با سطح مقطع ۰٫۶ میلی‌مترمربع اشتباه گرفته شود. مشخصات دقیق قطر باید روی نوشته بدنه یا برچسب کلاف موجود کنترل شود.

قطر بیشتر هادی معمولاً مقاومت مسیر را کاهش داده و انتقال سیگنال را نسبت به کابل‌های بسیار نازک بهبود می‌دهد؛ اما جنس CCA همچنان باعث می‌شود مقاومت آن از کابل تمام‌مس با قطر مشابه بیشتر باشد.

ساختار مفتولی کابل

رشته‌های این مدل معمولاً به‌صورت مفتولی یا تک‌رشته تولید می‌شوند. هادی مفتولی برای نصب ثابت داخل لوله برق، رایزر یا داکت مناسب است و پس از نصب شکل خود را حفظ می‌کند.

این ساختار برای خم‌شدن مداوم یا استفاده به‌عنوان کابل متحرک مناسب نیست. خم‌کردن شدید، کشیدن بیش‌ازحد کابل یا بریدن هادی هنگام لخت‌کردن می‌تواند موجب شکستگی یا کاهش سطح مؤثر رشته شود.

روکش و عایق PVC

هر رشته دارای عایق رنگی است تا زوج‌ها و مسیرهای مختلف به‌راحتی شناسایی شوند. مجموعه رشته‌ها و فویل نیز داخل یک روکش کلی PVC قرار می‌گیرند. این روکش از هادی‌ها در برابر سایش، تماس اتفاقی و رطوبت محدود محیط داخلی محافظت می‌کند.

PVC معمولی به معنی نسوز، ضدحریق یا ضدآب کامل بودن کابل نیست. کابل نباید بدون لوله یا محافظ مناسب در معرض نور مستقیم خورشید، بارندگی، خاک مرطوب یا آسیب مکانیکی قرار گیرد.

کاربرد در آیفون تصویری

کابل ۶ زوج فویل‌دار می‌تواند برای انتقال تصویر، صدا، تغذیه کم‌ولتاژ، فرمان قفل و زنگ واحدها در سیستم‌های آیفون تصویری سازگار به کار رود. وجود ۱۲ رشته امکان اجرای مدارهای متنوع و اختصاص چند رشته رزرو را فراهم می‌کند.

عملکرد مطلوب آن به مدل آیفون، تعداد واحدها، طول مسیر و روش سیم‌کشی وابسته است. بعضی سیستم‌ها با چهار، پنج یا شش رشته کار می‌کنند و برخی پنل‌های چندواحدی به خطوط زنگ مستقل یا تجهیزات جانبی نیاز دارند؛ بنابراین نقشه کارخانه باید ملاک نصب باشد.

کاربرد در آیفون صوتی و تلفن

ساختار زوجی این کابل برای انتقال سیگنال صوتی و خطوط تلفن نیز مناسب است. در سیم‌کشی تلفن یا آیفون صوتی، زوج‌بندی صحیح به کاهش دریافت نویز مشترک کمک می‌کند.

هنگام نصب نباید دو رشته تصادفی از زوج‌های مختلف برای یک مدار انتخاب شوند. حفظ زوج‌بندی کارخانه، به‌خصوص برای خطوط صوتی و تصویری، عملکرد بهتری ایجاد می‌کند.

مناسب برای مسیرهای کوتاه و متوسط

استفاده اصلی کابل CCA در پروژه‌هایی است که طول مسیر محدود بوده و اولویت خریدار کاهش هزینه سیم‌کشی است. برای یک ساختمان کم‌ارتفاع با مسیر اصولی و دور از کابل برق، این مدل می‌تواند گزینه اقتصادی مناسبی باشد.

در برج‌ها، مجتمع‌های بزرگ، مسیرهای طولانی یا ساختمان‌هایی با تجهیزات پرنویز، کابل تمام‌مس فویل‌دار معمولاً افت کمتر و پایداری بیشتری ارائه می‌دهد. انتخاب صرفاً بر اساس قیمت متری ممکن است در پروژه‌های حساس به هزینه تعمیر یا کابل‌کشی مجدد منجر شود.

اهمیت مسیر عبور کابل

کابل آیفون باید از مسیر کابل‌های برق فشار ضعیف و تجهیزات قدرت فاصله داشته باشد. عبور کابل داخل لوله مشترک با سیم ۲۲۰ ولت علاوه بر افزایش نویز، از نظر اصول نصب نیز مناسب نیست.

در صورت اجبار به عبور متقاطع، بهتر است کابل آیفون و برق با زاویه نزدیک به ۹۰ درجه از یکدیگر عبور کنند و مسیر موازی طولانی نداشته باشند. استفاده از لوله یا داکت مجزا بهترین روش اجرای کابل است.

نکات نصب و سربندی

• نقشه سیم‌بندی پنل و مانیتور پیش از انتخاب رشته‌ها بررسی شود.
• زوج‌بندی و رنگ‌بندی کارخانه تا محل ترمینال‌ها حفظ شود.
• از کشیدن، گره‌زدن یا خم‌کردن کابل با شعاع بسیار کم خودداری شود.
• هنگام لخت‌کردن، روکش مسی نازک روی هادی CCA آسیب نبیند.
• اتصالات ترجیحاً یکپارچه و بدون وصله اجرا شوند.
• در محل اتصال از ترمینال مناسب و اتصالات محکم استفاده شود.
• کابل در لوله یا داکت مجزا از برق ۲۲۰ ولت عبور داده شود.
• برای مسیرهای طولانی، افت ولتاژ و کیفیت تصویر پیش از اجرا بررسی شود.
• دو یا چند رشته رزرو برای تعمیرات و توسعه آینده در نظر گرفته شود.

نحوه تشخیص کابل CCA از تمام‌مس

در مقطع هادی CCA، بخش مرکزی معمولاً رنگ نقره‌ای آلومینیوم دارد و فقط سطح بیرونی مسی‌رنگ است؛ درحالی‌که مغزی کابل تمام‌مس در تمام ضخامت خود رنگ مسی دارد. وزن کابل CCA نیز معمولاً از نمونه تمام‌مس مشابه کمتر است.

عنوان CCA باید به‌صورت شفاف در صفحه محصول درج شود تا مشتری آن را با کابل تمام‌مس اشتباه نگیرد. استفاده از عبارت‌هایی مانند «مس خالص» برای این محصول صحیح نیست.

بسته‌بندی و متراژ کابل

این مدل ممکن است به‌صورت متری یا کلاف کامل عرضه شود. برخی نمونه‌های بازار در کلاف‌های حدود ۲۵۰ متری ارائه می‌شوند؛ اما متراژ دقیق باید از روی بسته‌بندی یا گزینه انتخابی فروشگاه کنترل شود.

در زمان محاسبه مقدار کابل، علاوه بر طول واقعی مسیر، ارتفاع طبقات، مسیر داخل واحد، محل نصب پنل و مانیتور و مقداری اضافه برای سربندی و تعمیرات آینده در نظر گرفته شود.

جمع‌بندی توضیحات کابل آیفونی پینو

کابل آیفونی ۶ زوج فویل‌دار CCA پینو، کابلی اقتصادی با ۱۲ رشته، هادی آلومینیومی روکش‌مس و لایه فویل برای کاهش نویز است. این محصول برای سیم‌کشی ثابت آیفون، تلفن و مدارهای کم‌ولتاژ در مسیرهای کوتاه و متوسط مناسب است. رعایت زوج‌بندی، فاصله از سیم برق و انتخاب کابل بر اساس طول مسیر، نقش مستقیمی در کیفیت نهایی صدا و تصویر دارد.
