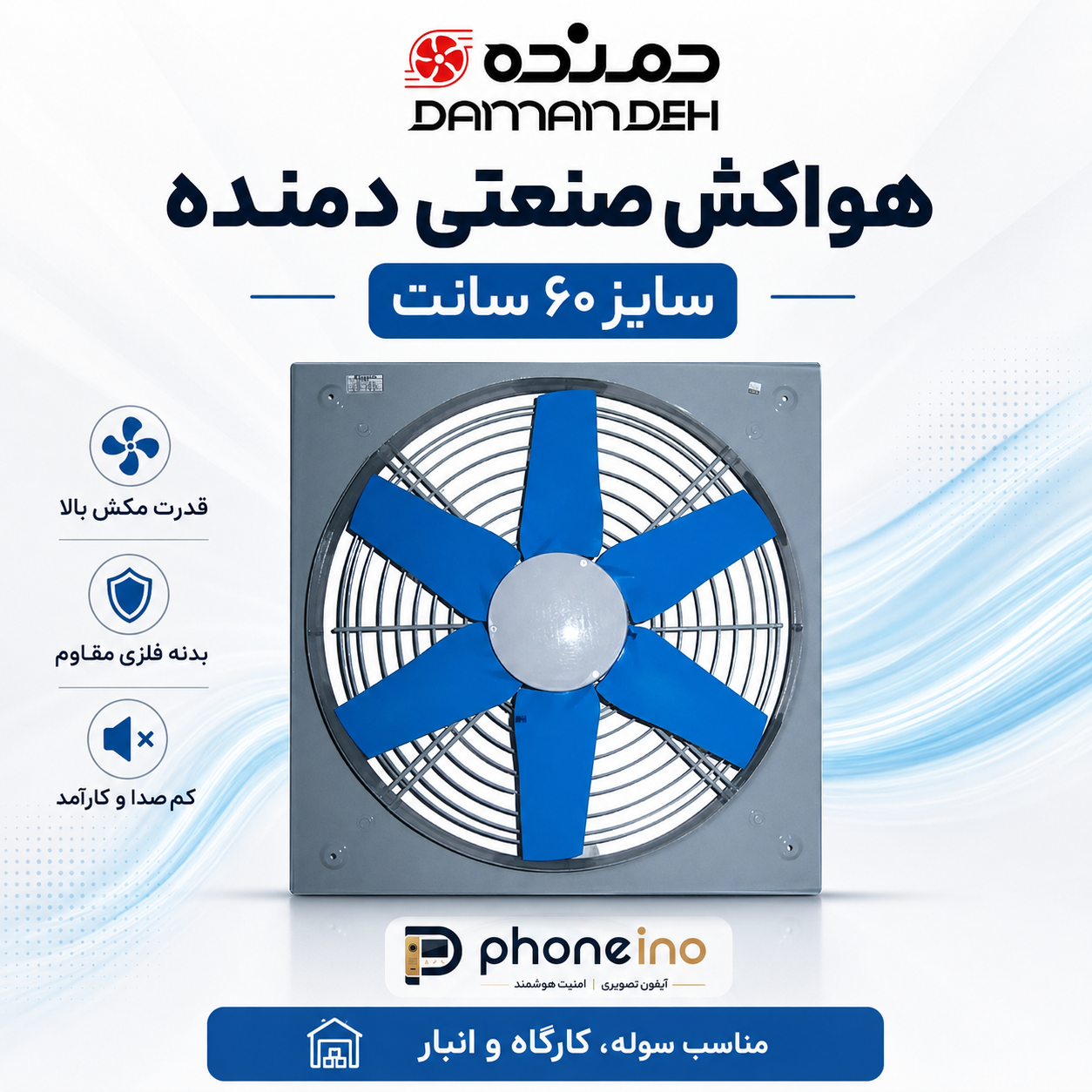

هواکش 60 سانت فلزی دمنده مدل صنعتی تکفاز

معرفی هواکش ۶۰ سانت فلزی صنعتی تک‌فاز دمنده

هواکش ۶۰ سانت فلزی صنعتی تک‌فاز دمنده مدل VIM-60K4S یکی از فن‌های آکسیال سنگین سری VIM است که برای تخلیه و جابه‌جایی حجم بالای هوا در محیط‌های صنعتی، تجاری، کشاورزی و خدماتی طراحی شده است. قطر پروانه ۶۰ سانتی‌متر، بدنه و پروانه فولادی و موتور تک‌فاز دائم‌کار، این محصول را برای سوله، کارگاه، انبار، پارکینگ، گلخانه، دامداری، رستوران و آشپزخانه صنعتی مناسب می‌کند.

مهم‌ترین تفاوت این مدل با نسخه سه‌فاز، امکان اتصال آن به برق معمولی ۲۲۰ ولت تک‌فاز است. بنابراین در محیط‌هایی که برق سه‌فاز در دسترس نیست، می‌توان با اجرای مدار برق و حفاظت مناسب از این هواکش صنعتی استفاده کرد.

مدل دقیق VIM-60K4S

این محصول از خانواده هواکش‌های صنعتی سنگین فلزی دمنده و دارای کد VIM-60K4S است. حرف S در انتهای مدل نشان‌دهنده نسخه تک‌فاز بوده و نباید آن را با مدل سه‌فاز VIM-60K4T اشتباه گرفت.

نسخه تک‌فاز به برق ۲۲۰ ولت متصل می‌شود و برای کارگاه‌ها، فروشگاه‌ها، انبارها و فضاهایی مناسب است که به فن بزرگ صنعتی نیاز دارند اما تنها برق تک‌فاز در اختیار دارند.

قدرت هوادهی حدود ۸۳۰۰ مترمکعب بر ساعت

ظرفیت هوادهی رسمی این مدل حدود ۸۳۰۰ مترمکعب بر ساعت است. این حجم هوادهی، VIM-60K4S را در گروه هواکش‌های مناسب برای فضاهای متوسط و بزرگ قرار می‌دهد و امکان تخلیه سریع هوای گرم، بو، بخار، رطوبت و هوای مانده را فراهم می‌کند.

مقدار ۸۳۰۰ مترمکعب بر ساعت در شرایط استاندارد و با حداقل مقاومت مسیر محاسبه می‌شود. در نصب واقعی، عواملی مانند لوور، توری متراکم، دمپر، کانال، زانویی، فشار باد بیرون و کمبود مسیر ورود هوا می‌توانند دبی مؤثر دستگاه را کاهش دهند.

اهمیت ورود هوای جایگزین

برای عملکرد مناسب هواکش، باید مسیری کافی برای ورود هوای تازه به محیط وجود داشته باشد. اگر تمام درها و پنجره‌ها بسته باشند، فن در محیط فشار منفی ایجاد می‌کند و نمی‌تواند به هوادهی اسمی خود نزدیک شود.

بهترین حالت این است که ورودی هوای تازه در سمت مقابل هواکش قرار گیرد تا جریان هوا سراسر محیط را طی کند. نصب ورودی و خروجی در فاصله بسیار نزدیک ممکن است باعث گردش کوتاه هوا شود و بخش‌های دورتر فضا به‌درستی تهویه نشوند.

محاسبه تقریبی تعداد تعویض هوا

برای برآورد اولیه ظرفیت موردنیاز، حجم محیط از حاصل ضرب طول، عرض و ارتفاع محاسبه می‌شود. سپس ظرفیت فن بر حجم فضا تقسیم خواهد شد تا تعداد تقریبی تعویض هوا در هر ساعت به دست آید.

برای مثال، اگر حجم یک سالن ۵۰۰ مترمکعب باشد، هواکش با دبی اسمی ۸۳۰۰ مترمکعب بر ساعت از نظر تئوری می‌تواند حدود ۱۶ بار هوای سالن را در یک ساعت جابه‌جا کند. این عدد در شرایط واقعی به دلیل مقاومت مسیر کمتر خواهد بود.

پروانه فلزی ۶۰ سانتی‌متری

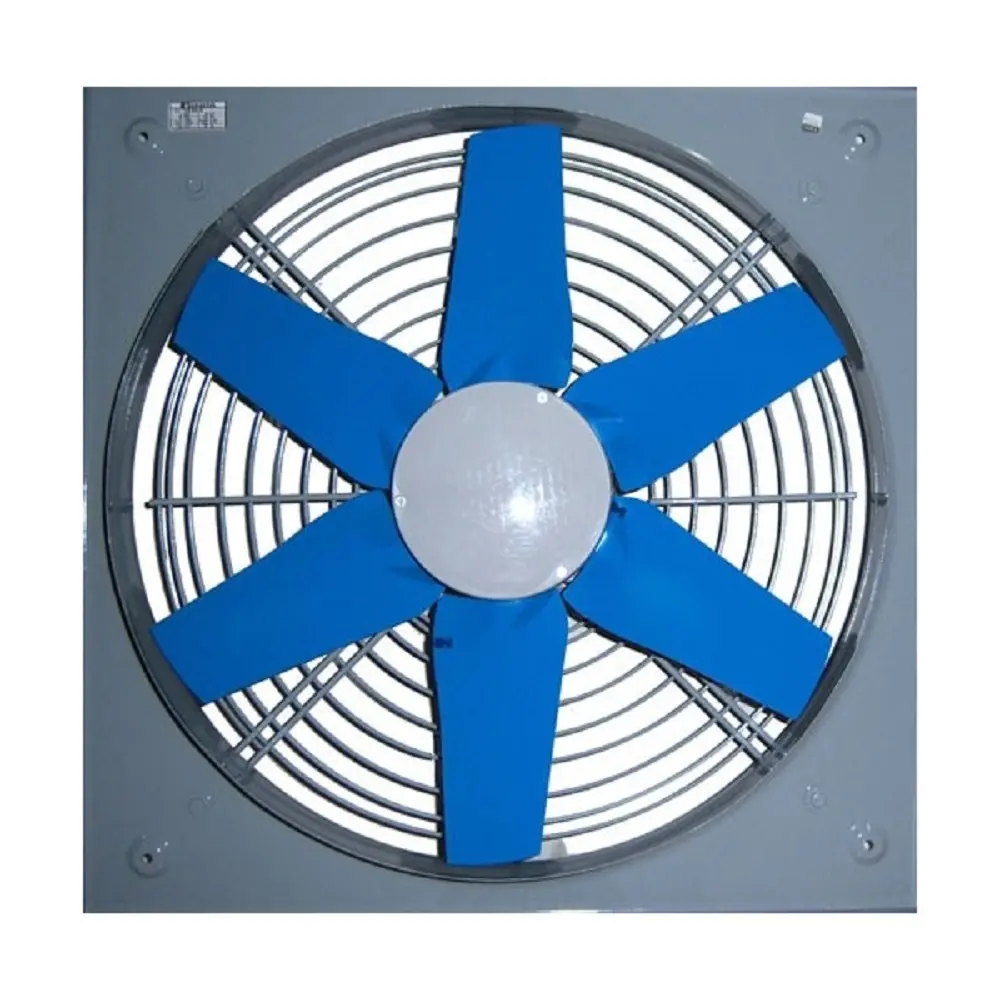

قطر پروانه هواکش ۶۰۰ میلی‌متر یا ۶۰ سانتی‌متر است. اندازه بزرگ پروانه باعث می‌شود حجم زیادی از هوا با سرعت مناسب جابه‌جا شود. پروانه فلزی نیز برای استفاده در محیط‌های کاری و صنعتی، مقاومت مکانیکی بیشتری نسبت به پروانه‌های پلاستیکی سبک دارد.

شبکه محافظ فلزی در بخش پروانه، احتمال تماس اتفاقی اجسام بزرگ را کاهش می‌دهد؛ اما به دلیل سرعت و نیروی چرخش بالا، هواکش باید در ارتفاع یا محل محافظت‌شده نصب شود و دسترسی افراد به پروانه کاملاً محدود باشد.

موتور تک‌فاز ۲۲۰ ولت

موتور VIM-60K4S با برق ۲۲۰ ولت تک‌فاز کار می‌کند. توان مصرفی موتور حدود ۳۸۰ وات و جریان نامی آن طبق اطلاعات رسمی حدود ۲.۴ آمپر است.

اگرچه جریان نامی دستگاه زیاد نیست، نصب یک مدار اختصاصی یا حداقل استفاده از سیم‌کشی سالم، کلید مناسب و اتصال ارت برای آن توصیه می‌شود. افت ولتاژ، کابل نامناسب، اتصالات ضعیف و استفاده از رابط‌های غیراستاندارد می‌توانند باعث گرم‌شدن موتور یا افت راندمان شوند.

خازن راه‌انداز و دائم‌کار

موتور تک‌فاز این هواکش برای ایجاد اختلاف فاز موردنیاز راه‌اندازی از خازن استفاده می‌کند. ظرفیت خازن در مشخصات این خانواده معمولاً حدود ۱۰ میکروفاراد اعلام می‌شود؛ اما هنگام تعویض باید مقدار درج‌شده روی خازن اصلی یا پلاک موتور ملاک قرار گیرد.

کاهش ظرفیت یا خرابی خازن می‌تواند باعث دیر راه‌افتادن موتور، صدای غیرعادی، کاهش گشتاور و افزایش دمای سیم‌پیچ شود. تعویض خازن باید توسط تکنسین و با قطعه‌ای دارای ظرفیت و ولتاژ کاری سازگار انجام شود.

سرعت گردش حدود ۱۴۰۰ دور در دقیقه

سرعت گردش موتور این مدل حدود ۱۴۰۰ دور در دقیقه است. ترکیب این سرعت با پروانه ۶۰ سانتی‌متری، ظرفیت هوادهی بالایی ایجاد می‌کند و محصول را برای تخلیه سریع هوا از سالن‌ها و محیط‌های کاری مناسب می‌سازد.

این هواکش به‌صورت استاندارد تک‌سرعته است. برای کم‌کردن دور نباید از دیمرهای معمولی روشنایی استفاده شود؛ زیرا این کار می‌تواند باعث افزایش حرارت، ایجاد صدا و آسیب موتور شود. استفاده از کنترل‌کننده دور تنها پس از تأیید سازگاری موتور و انتخاب تجهیز تخصصی مجاز خواهد بود.

طراحی آکسیال و نوع کاربرد

VIM-60K4S یک هواکش آکسیال است؛ یعنی هوا را در راستای محور پروانه جابه‌جا می‌کند. فن‌های آکسیال برای انتقال حجم زیاد هوا در مسیر آزاد یا کانال‌های کوتاه با مقاومت کم عملکرد مطلوبی دارند.

این مدل برای کانال‌های بسیار طولانی، زانویی‌های متعدد، فیلترهای متراکم یا سیستم‌هایی با فشار استاتیکی بالا طراحی نشده است. برای چنین مسیرهایی معمولاً فن سانتریفیوژ یا فن آکسیال پرفشار متناسب با محاسبات پروژه انتخاب بهتری خواهد بود.

بدنه و پروانه فولادی

بدنه و پروانه دستگاه از فولاد ساخته شده‌اند و سطح آن‌ها با رنگ الکترواستاتیک پوشش داده شده است. این پوشش باعث ایجاد سطح یکنواخت و افزایش مقاومت فلز در برابر خراش‌های معمول و زنگ‌زدگی می‌شود.

رنگ الکترواستاتیک به معنای ضدخوردگی کامل نیست. در صورت خراشیدگی عمیق، قرارگرفتن در معرض رطوبت دائمی، بخار نمک یا مواد شیمیایی خورنده، احتمال زنگ‌زدگی وجود دارد و سطح آسیب‌دیده باید ترمیم شود.

ابعاد و وزن هواکش

ابعاد خارجی قاب این مدل حدود ۷۲.۵ × ۷۲.۵ سانتی‌متر و عمق کلی آن نزدیک به ۲۲ سانتی‌متر است. قطر پروانه ۶۰ سانتی‌متر و وزن رسمی محصول حدود ۱۷ کیلوگرم اعلام شده است.

به دلیل وزن دستگاه و نیروی چرخشی پروانه، نصب روی دیوار ضعیف، ورق نازک یا قاب لق توصیه نمی‌شود. محل نصب باید توان تحمل وزن، لرزش و نیروی راه‌اندازی موتور را داشته باشد.

پیش از ایجاد بازشو، اندازه واقعی محصول و محل پیچ‌های نسخه تحویلی اندازه‌گیری شود. برای نصب می‌توان از قاب فلزی، پیچ و رول‌بولت مناسب و در صورت نیاز لرزه‌گیر استفاده کرد.

شدت صدای ۷۶ دسی‌بل

شدت صدای این مدل حدود ۷۶ دسی‌بل است. این میزان برای یک هواکش صنعتی بزرگ قابل انتظار است؛ اما برای اتاق خواب، محیط مسکونی آرام، کتابخانه یا محل‌هایی که سکوت اهمیت دارد مناسب نیست.

نصب روی سازه لق، ترازنبودن قاب، تجمع آلودگی روی پره‌ها و بالانس‌نبودن پروانه می‌تواند صدای دستگاه را افزایش دهد. استفاده از شاسی محکم و لرزه‌گیر مناسب در کاهش صدای انتقال‌یافته به سازه مؤثر است.

درجه حفاظت IP44

درجه حفاظت این هواکش IP44 است. این مشخصه نشان می‌دهد دستگاه در برابر ورود اجسام جامد بزرگ‌تر از یک میلی‌متر و پاشش محدود آب از جهات مختلف مقاومت دارد.

IP44 به معنای ضدآب‌بودن کامل نیست. هواکش نباید بدون سایبان در معرض باران شدید، شست‌وشوی پرفشار یا ورود مستقیم آب قرار گیرد. جعبه اتصالات و مسیر ورود کابل نیز باید توسط نصاب به‌درستی آب‌بندی شوند.

کلاس عایقی B و قابلیت دائم‌کار

موتور این محصول دارای کلاس عایقی B و برای کارکرد دائم طراحی شده است. دائم‌کاربودن امکان استفاده طولانی‌مدت را در شرایط استاندارد فراهم می‌کند؛ اما به معنی بی‌نیازی از سرویس، تهویه موتور و تجهیزات حفاظتی نیست.

دمای زیاد محیط، افت ولتاژ، گیرکردن پروانه، تجمع چربی و گردوغبار و کارکرد با جریان غیرعادی می‌تواند موجب داغ‌شدن موتور و کاهش عمر سیم‌پیچ شود.

جهت چرخش صحیح پروانه

جهت چرخش استاندارد پروانه از سمت پروانه، پادساعت‌گرد اعلام شده است. در نسخه تک‌فاز جهت گردش با نحوه سربندی موتور و خازن تعیین می‌شود و نباید بدون نقشه کارخانه سیم‌ها جابه‌جا شوند.

اگر پروانه در جهت نادرست بچرخد یا جریان هوا برخلاف جهت موردنظر باشد، دستگاه باید خاموش و سیم‌بندی آن توسط تکنسین بررسی شود. استفاده طولانی با جهت نامناسب باعث افت شدید هوادهی خواهد شد.

کاربردهای هواکش صنعتی تک‌فاز دمنده

• تهویه سوله و سالن‌های تولید دارای برق تک‌فاز
• تخلیه هوای گرم کارگاه‌ها و موتورخانه‌ها
• تهویه انبار، فروشگاه و فضای تجاری بزرگ
• خروج بو و بخار از آشپزخانه صنعتی
• تهویه پارکینگ و فضاهای ساختمانی
• گردش هوا در گلخانه، دامداری و سالن‌های کشاورزی
• تخلیه هوای مانده از محیط‌های نیمه‌صنعتی

کاربردهای نامناسب

• فضاهای مسکونی آرام و اتاق خواب
• کانال‌های طولانی و پرفشار با زانویی‌های متعدد
• انتقال مستقیم ذرات سنگین، براده و مواد ساینده
• محیط‌های دارای گاز یا بخار قابل‌انفجار
• تخلیه دود حریق بدون تأییدیه اختصاصی
• محیط‌های دارای بخارات اسیدی و بسیار خورنده
• نصب مستقیم زیر باران یا شست‌وشوی پرفشار

الزامات نصب الکتریکی

• سیم‌بندی دستگاه توسط برق‌کار یا نصاب مجرب انجام شود.
• کابل برق متناسب با طول مسیر و شرایط محیط انتخاب شود.
• بدنه فلزی هواکش حتماً به سیستم ارت استاندارد متصل شود.
• برای موتور از کلید و حفاظت اضافه‌بار مناسب استفاده شود.
• در محل سرویس، امکان قطع کامل و ایمن برق فراهم باشد.
• از اتصال دستگاه به سیم رابط نازک یا پریز فرسوده خودداری شود.
• پس از راه‌اندازی، جریان موتور و جهت گردش پروانه بررسی شود.

نکات سرویس و نگهداری

• پیش از سرویس، برق دستگاه کاملاً قطع شود.
• توری و پره‌ها به‌صورت دوره‌ای از گردوغبار و چربی پاک شوند.
• پیچ‌های قاب، توری، پروانه و محل نصب بررسی شوند.
• از کارکرد فن دارای لرزش یا صدای غیرعادی جلوگیری شود.
• سلامت خازن و اتصالات موتور در سرویس‌های دوره‌ای بررسی شود.
• دریچه ورود هوای تازه و مسیر خروج مسدود نباشد.
• از شست‌وشوی مستقیم موتور و جعبه اتصالات خودداری شود.

گارانتی هواکش ۶۰ سانت دمنده

هواکش صنعتی VIM-60K4S با ۱۸ ماه ضمانت شرکت دمنده و ۵ سال خدمات پس از فروش عرضه می‌شود. استفاده از گارانتی به رعایت شرایط نصب، اتصال صحیح برق، عدم دست‌کاری موتور و ضوابط درج‌شده در کارت ضمانت وابسته است.

جمع‌بندی توضیحات هواکش VIM-60K4S

هواکش ۶۰ سانت فلزی صنعتی تک‌فاز دمنده مدل VIM-60K4S، انتخابی قدرتمند برای تهویه فضاهای متوسط و بزرگ دارای برق ۲۲۰ ولت است. هوادهی حدود ۸۳۰۰ مترمکعب بر ساعت، موتور ۳۸۰ وات، پروانه فولادی ۶۰ سانتی‌متری، قابلیت دائم‌کار و درجه حفاظت IP44 از مهم‌ترین ویژگی‌های آن هستند.

این مدل در مسیرهای آزاد یا کوتاه بهترین عملکرد را دارد. نصب مکانیکی محکم، تأمین هوای جایگزین، اتصال ارت، حفاظت موتور و سرویس دوره‌ای، عوامل اصلی دستیابی به هوادهی مناسب و عمر مطلوب دستگاه خواهند بود.
