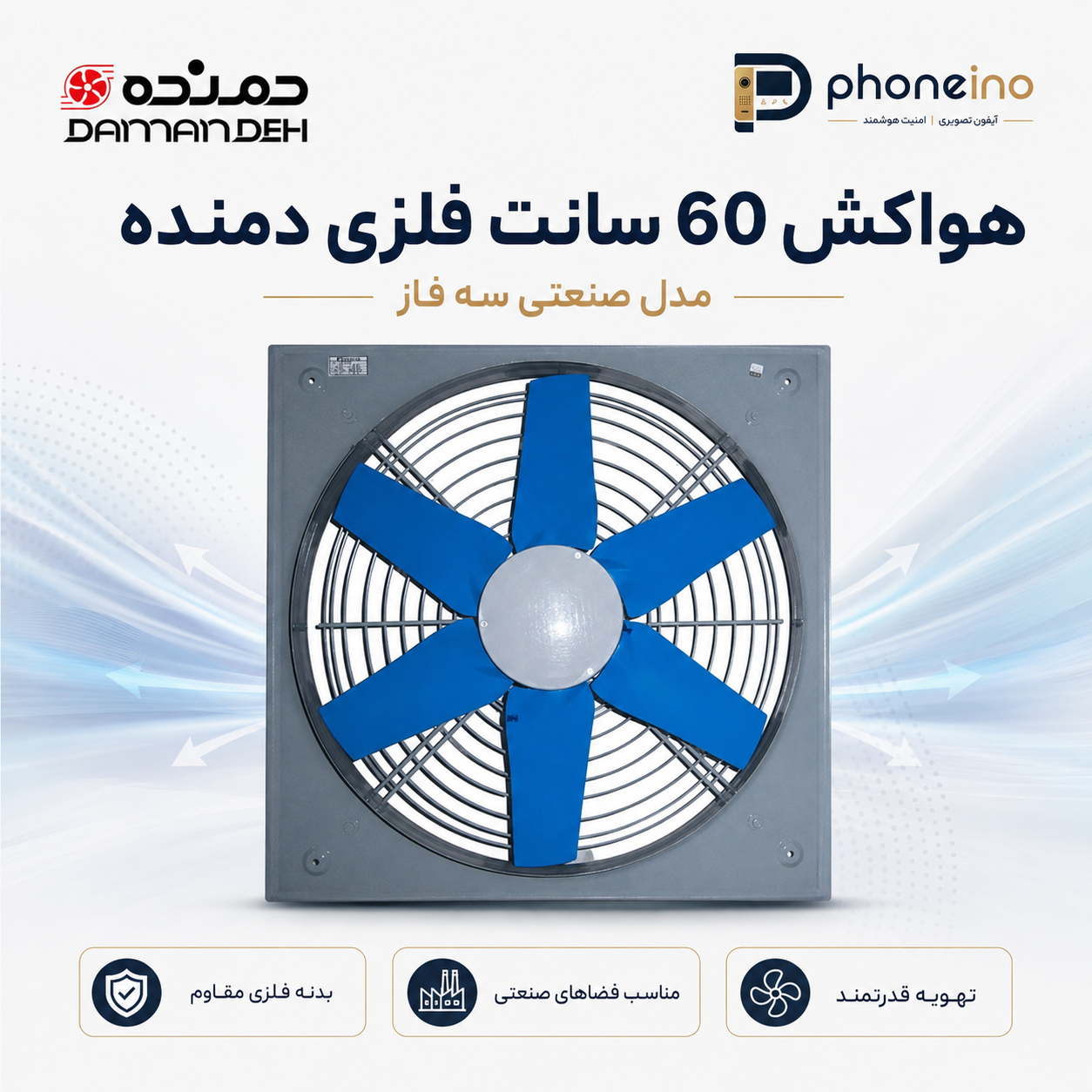

هواکش 60 سانت فلزی دمنده مدل صنعتی سه فاز

معرفی هواکش ۶۰ سانت فلزی صنعتی سه فاز دمنده

هواکش ۶۰ سانت فلزی صنعتی سه فاز دمنده مدل VIM-60K4T یک فن آکسیال سنگین برای تخلیه و جابه‌جایی حجم بالای هوا در محیط‌های صنعتی، تجاری و کشاورزی است. قطر بزرگ پروانه، موتور سه فاز و ساختار تمام‌فلزی، این محصول را برای تهویه سوله، کارگاه، انبار، پارکینگ، گلخانه، دامداری، سالن تولید و آشپزخانه صنعتی مناسب کرده است.

این هواکش با هوادهی حدود ۸۳۵۰ مترمکعب بر ساعت، می‌تواند هوای گرم، بوی نامطبوع، رطوبت و هوای مانده محیط را با سرعت مناسبی تخلیه کند. البته عملکرد واقعی فن به ابعاد فضا، محل نصب، اندازه مسیر ورودی هوای تازه، مقاومت توری یا لوور، فشار باد بیرون و وجود کانال بستگی دارد.

مدل دقیق VIM-60K4T

محصول موردبررسی از سری هواکش‌های صنعتی سنگین فلزی VIM شرکت دمنده و دارای کد VIM-60K4T است. حرف T در انتهای مدل نشان‌دهنده نسخه سه فاز بوده و این مدل برای اتصال به برق ۳۸۰ ولت سه فاز طراحی شده است.

نسخه سه فاز را نباید با مدل تک‌فاز VIM-60K4S اشتباه گرفت. پیش از خرید باید وجود برق سه فاز در محل، نوع تجهیزات حفاظتی و امکان اجرای سیم‌کشی مناسب بررسی شود.

هوادهی حدود ۸۳۵۰ مترمکعب بر ساعت

ظرفیت هوادهی اعلام‌شده برای این مدل حدود ۸۳۵۰ مترمکعب بر ساعت است. این مقدار در شرایط آزمایشگاهی و با کمترین مقاومت مسیر اندازه‌گیری می‌شود و نشان می‌دهد فن برای تعویض سریع هوا در فضاهای متوسط و بزرگ طراحی شده است.

به‌عنوان نمونه، اگر حجم یک سالن ۵۰۰ مترمکعب باشد، ظرفیت اسمی فن از نظر تئوری معادل حدود ۱۶ بار تعویض هوا در ساعت خواهد بود. در نصب واقعی، وجود توری، دمپر، کانال، زانویی، اختلاف فشار و کمبود هوای جایگزین باعث کاهش دبی مؤثر می‌شود.

برای رسیدن به تهویه مطلوب باید علاوه بر ظرفیت فن، مسیر ورود هوای تازه نیز در نظر گرفته شود. اگر تمام درها و پنجره‌ها بسته باشند، فن نمی‌تواند به هوادهی اسمی خود نزدیک شود و احتمال افزایش صدا و کاهش راندمان وجود دارد.

پروانه ۶۰ سانتی‌متری فلزی

قطر پروانه این هواکش ۶۰۰ میلی‌متر یا ۶۰ سانتی‌متر است. پروانه فلزی دستگاه برای جابه‌جایی حجم بالای هوا طراحی شده و نسبت به پروانه‌های پلاستیکی، مقاومت مکانیکی بیشتری در محیط‌های صنعتی دارد.

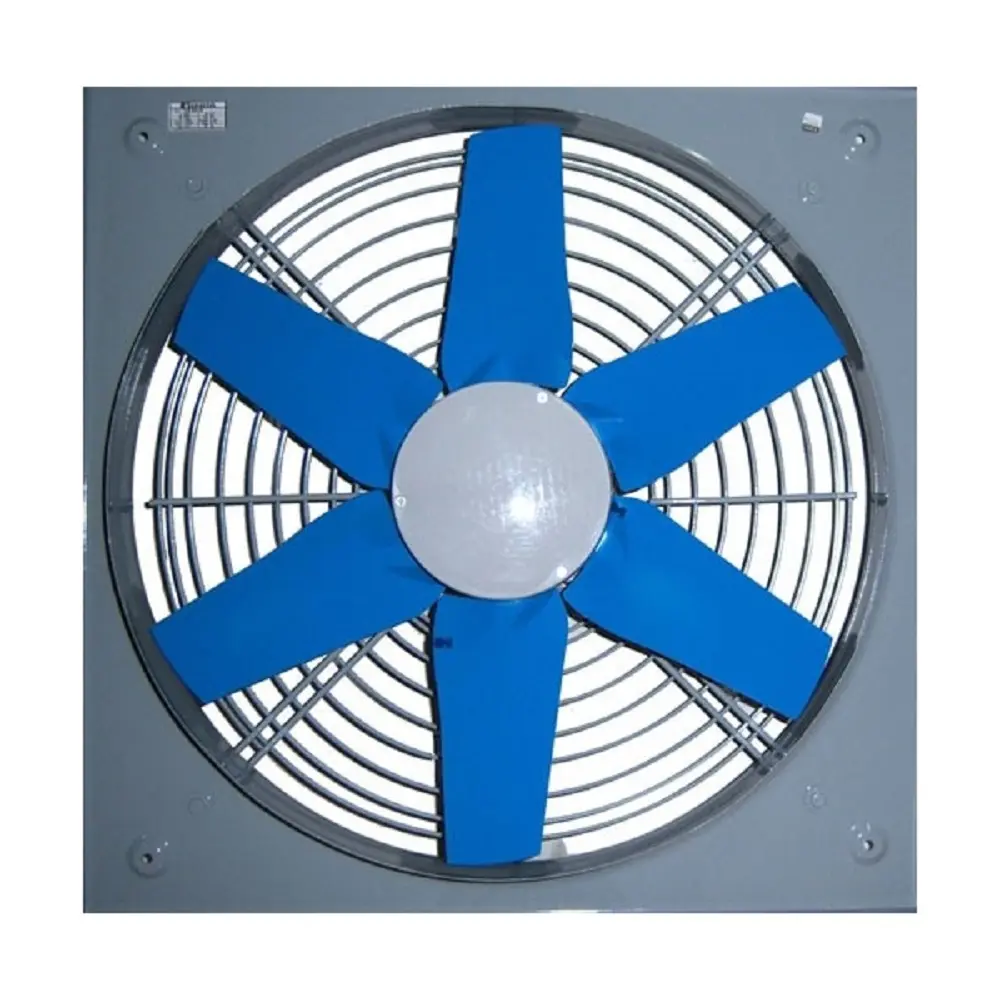

پروانه درون قاب چهارگوش فلزی و پشت شبکه محافظ قرار گرفته است. وجود حفاظ از تماس اتفاقی اجسام بزرگ با پروانه جلوگیری می‌کند؛ اما به دلیل قدرت و سرعت چرخش بالا، دستگاه باید دور از دسترس افراد و در ارتفاع یا محل محافظت‌شده نصب شود.

موتور سه فاز ۳۸۰ ولت

موتور هواکش VIM-60K4T با برق ۳۸۰ ولت سه فاز کار می‌کند. موتورهای سه فاز برای کاربری‌های صنعتی، راه‌اندازی متعادل و استفاده مداوم انتخاب مناسبی هستند و در محل‌هایی که شبکه سه فاز وجود دارد، عملکرد پایداری ارائه می‌دهند.

توان نامی موتور این مدل حدود ۴۴۰ وات و جریان نامی آن حدود ۰.۸۵ آمپر اعلام شده است. جریان واقعی می‌تواند با توجه به ولتاژ شبکه، بار فن، نحوه سیم‌بندی و شرایط محیطی اندکی متفاوت باشد.

سرعت گردش ۱۴۶۰ دور در دقیقه

سرعت نامی موتور حدود ۱۴۶۰ دور در دقیقه است. ترکیب این سرعت با پروانه ۶۰ سانتی‌متری، حجم هوادهی بالایی ایجاد می‌کند و برای تخلیه سریع هوای گرم و آلوده از محیط‌های صنعتی مناسب است.

این مدل تک‌سرعته است و برای تنظیم دور آن نباید از دیمرهای معمولی روشنایی استفاده شود. در صورت نیاز به کنترل سرعت، باید سازگاری موتور با اینورتر بررسی و از درایو سه فاز مناسب همراه با تنظیمات اصولی استفاده شود.

ساختار آکسیال و کاربرد آن

VIM-60K4T یک فن آکسیال است؛ یعنی هوا را در راستای محور موتور و پروانه جابه‌جا می‌کند. فن‌های آکسیال برای انتقال حجم زیاد هوا در مسیرهای آزاد، دیوار، پنجره و کانال‌های کوتاه با افت فشار کم عملکرد مناسبی دارند.

این مدل برای کانال‌کشی‌های بسیار طولانی، مسیرهای دارای زانویی متعدد، فیلترهای متراکم یا سیستم‌هایی با فشار استاتیکی بالا طراحی نشده است. برای چنین کاربردهایی معمولاً فن سانتریفیوژ یا یک سیستم تهویه مهندسی‌شده انتخاب مناسب‌تری خواهد بود.

بدنه و پروانه فولادی

بدنه و پروانه دستگاه از فولاد ساخته شده‌اند و با پوشش رنگ الکترواستاتیک محافظت می‌شوند. این پوشش علاوه بر ایجاد ظاهر یکنواخت، مقاومت سطح فلز را در برابر خراش‌های معمول و زنگ‌زدگی افزایش می‌دهد.

پوشش الکترواستاتیک به معنای ضدزنگ یا ضدخوردگی کامل نیست. اگر رنگ بدنه آسیب ببیند یا هواکش در معرض رطوبت دائمی، بخار نمک، مواد اسیدی یا محیط بسیار خورنده قرار گیرد، امکان خوردگی فلز وجود دارد. در چنین محیط‌هایی باید از پوشش محافظ تکمیلی یا فن متناسب با شرایط خورنده استفاده شود.

ابعاد و فضای موردنیاز نصب

ابعاد خارجی قاب این مدل حدود ۷۲.۵ × ۷۲.۵ سانتی‌متر و عمق آن نزدیک به ۲۲ سانتی‌متر است. قطر اسمی پروانه ۶۰ سانتی‌متر بوده و وزن دستگاه طبق اطلاعات رسمی حدود ۱۷ کیلوگرم است.

به دلیل وزن و نیروی چرخشی دستگاه، محل نصب باید استحکام کافی داشته باشد. پیش از برش دیوار یا ساخت قاب، ابعاد فیزیکی نسخه تحویلی و محل سوراخ‌های نصب اندازه‌گیری شود. استفاده از پیچ، رول‌بولت، شاسی و لرزه‌گیر متناسب با جنس دیوار یا سازه ضروری است.

شدت صدای ۷۶ دسی‌بل

شدت صدای اعلام‌شده برای این مدل حدود ۷۶ دسی‌بل است. این میزان صدا برای یک هواکش صنعتی بزرگ طبیعی محسوب می‌شود؛ اما محصول برای اتاق خواب، فضای مسکونی آرام، کتابخانه یا محیط‌هایی که سکوت اهمیت زیادی دارد مناسب نیست.

نصب روی سطح ضعیف، لق‌بودن پیچ‌ها، بالانس‌نبودن پروانه، تجمع آلودگی روی پره‌ها و انتقال ارتعاش به سازه می‌تواند صدای واقعی دستگاه را افزایش دهد. شاسی محکم و لرزه‌گیر مناسب به کاهش صدای انتقالی کمک می‌کند.

درجه حفاظت IP44

درجه حفاظت این هواکش IP44 اعلام شده است. این درجه به معنی حفاظت در برابر ورود اجسام جامد بزرگ‌تر از یک میلی‌متر و مقاومت در برابر پاشش محدود آب از جهات مختلف است.

IP44 به معنای ضدآب‌بودن کامل نیست. هواکش نباید بدون سایبان در معرض بارندگی شدید، شست‌وشوی پرفشار، غوطه‌وری یا نفوذ مستقیم آب قرار گیرد. جعبه اتصال و مسیر ورود کابل نیز باید به‌درستی آب‌بندی شوند.

کلاس عایقی B و قابلیت کارکرد دائم

موتور این مدل دارای کلاس عایقی B و برای عملکرد دائم‌کار طراحی شده است. دائم‌کاربودن به این معناست که دستگاه در صورت نصب صحیح، تهویه مناسب موتور و قرارداشتن جریان و دما در محدوده مجاز می‌تواند برای دوره‌های طولانی فعالیت کند.

این ویژگی به معنای بی‌نیازی از سرویس یا حفاظت موتور نیست. افزایش دمای محیط، افت یا عدم تعادل فازها، گیرکردن پروانه، ورود گردوغبار زیاد و کارکرد موتور با جریان غیرعادی می‌تواند باعث داغ‌شدن و کاهش عمر موتور شود.

جهت چرخش و اتصال فازها

جهت چرخش استاندارد این مدل از سمت پروانه، پادساعت‌گرد اعلام شده است. در موتور سه فاز، ترتیب اتصال فازها جهت چرخش را تعیین می‌کند. پس از نصب باید فن برای لحظه‌ای روشن و جهت چرخش آن با فلش یا مشخصات روی بدنه تطبیق داده شود.

اگر جهت چرخش اشتباه باشد، برق باید قطع شود و جابه‌جایی دو فاز توسط برق‌کار انجام گیرد. چرخش معکوس می‌تواند هوادهی و راندمان را به‌شدت کاهش دهد و استفاده مداوم در این وضعیت توصیه نمی‌شود.

کاربردهای هواکش ۶۰ سانت سه فاز دمنده

• تهویه سوله‌ها و سالن‌های تولید
• تخلیه هوای گرم کارگاه‌ها و موتورخانه‌ها
• تهویه انبار، پارکینگ و فضاهای تجاری بزرگ
• استفاده در گلخانه، دامداری و سالن‌های کشاورزی
• تخلیه بو و بخار از آشپزخانه‌های صنعتی
• گردش هوا در فروشگاه، رستوران و مراکز خدماتی
• تخلیه هوای مانده از محیط‌های نیمه‌صنعتی

موارد نامناسب برای استفاده

• محیط‌های مسکونی که سکوت در آن‌ها اهمیت دارد
• انتقال مستقیم گردوغبار ساینده، براده فلز یا ذرات سنگین
• تخلیه گازهای قابل‌انفجار بدون تأییدیه ضدانفجار
• محیط‌های دارای بخارات اسیدی یا بسیار خورنده
• کانال‌های طولانی و پرفشار با زانویی‌های متعدد
• نصب مستقیم در فضای باز بدون سایبان و آب‌بندی
• تخلیه دود حریق؛ مگر اینکه فن برای این کاربرد تأییدیه اختصاصی داشته باشد

نکات مهم انتخاب ظرفیت

انتخاب فن فقط بر اساس متراژ کف انجام نمی‌شود. برای محاسبه صحیح باید طول، عرض و ارتفاع فضا، تعداد دفعات تعویض هوای موردنیاز، نوع آلودگی، تعداد افراد، گرمای تولیدشده و مقاومت مسیر خروج هوا بررسی شود.

دبی موردنیاز از حاصل ضرب حجم محیط در تعداد تعویض هوای لازم در ساعت به دست می‌آید. اگر محیط دارای حرارت، بخار، دود یا آلودگی زیادی باشد، ممکن است یک دستگاه کافی نباشد و به چند فن یا سیستم ورود و خروج هوای مهندسی‌شده نیاز باشد.

الزامات نصب برق سه فاز

• نصب و سیم‌بندی توسط برق‌کار یا تکنسین صنعتی انجام شود.
• از کابل متناسب با جریان، طول مسیر و شرایط محیط استفاده شود.
• بدنه فلزی هواکش حتماً به سیستم ارت استاندارد متصل شود.
• برای موتور، حفاظت سه‌فاز مناسب شامل کلید، کنتاکتور و اضافه‌بار در نظر گرفته شود.
• قطع یک فاز و عدم تعادل ولتاژها باید توسط تجهیزات حفاظتی کنترل شود.
• کلید قطع ایمن در نزدیکی محل سرویس دستگاه نصب شود.
• پیش از راه‌اندازی، جهت چرخش پروانه بررسی شود.

نکات سرویس و نگهداری

• پیش از هرگونه سرویس، هر سه فاز برق قطع و ایمن‌سازی شوند.
• توری، پروانه و بدنه به‌صورت دوره‌ای از گردوغبار و چربی پاک شوند.
• بالانس پروانه و محکم‌بودن پیچ‌های نصب بررسی شود.
• از کارکرد فن با صدای غیرعادی یا لرزش شدید خودداری شود.
• ورود آب به موتور و جعبه اتصالات جلوگیری شود.
• جریان هر سه فاز در زمان کار توسط تکنسین اندازه‌گیری شود.
• در صورت تغییر صدا، افت هوادهی یا داغ‌شدن موتور، دستگاه بررسی شود.

گارانتی هواکش صنعتی دمنده

هواکش صنعتی VIM-60K4T با ۱۸ ماه ضمانت شرکت دمنده و ۵ سال خدمات پس از فروش عرضه می‌شود. اعتبار ضمانت به رعایت شرایط نصب، استفاده از برق مناسب، عدم دست‌کاری موتور و ضوابط درج‌شده در کارت گارانتی وابسته است.

جمع‌بندی توضیحات هواکش VIM-60K4T

هواکش ۶۰ سانت فلزی صنعتی سه فاز دمنده مدل VIM-60K4T، گزینه‌ای قدرتمند برای تخلیه حجم بالای هوا در فضاهای صنعتی و تجاری است. هوادهی حدود ۸۳۵۰ مترمکعب بر ساعت، موتور ۴۴۰ وات سه فاز، پروانه فولادی ۶۰ سانتی‌متری، ساختار دائم‌کار و درجه حفاظت IP44 از مهم‌ترین ویژگی‌های این محصول هستند.

عملکرد مطلوب این هواکش به انتخاب ظرفیت صحیح، ایجاد مسیر کافی برای ورود هوا، نصب مکانیکی محکم و اجرای اصولی برق سه فاز وابسته است. برای مسیرهای کانالی پرفشار یا محیط‌های انفجاری و خورنده باید فن اختصاصی متناسب با شرایط انتخاب شود.
